Машина испытательная РМ-100, 56402-14

Назначение

Машина испытательная РМ-100 (далее - машина) предназначена для измерений силы при проведении механических испытаний образцов металлов и других материалов на растяжение.

Описание

Принцип действия машины заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с заданной скоростью.

Машина состоит из силовой части и пульта оператора, соединенных между собой кабелем.

В качестве преобразователя силы используется тензорезисторный датчик силы, который вместе с измерительным блоком представляет собой силоизмеритель.

Сигналы датчика силы обрабатываются измерительным блоком, и измеренные значения силы отображаются на стрелочной круговой шкале, смонтированной вместе с измерительным блоком в отдельной приборной стойке - пульте оператора.

Силовая часть представляет собой раму с подвижной и неподвижными (верхней и нижней) траверсами.

Подвижная траверса перемещается по направляющим колоннам с помощью электромоторов и коробки передач, расположенных на основании силовой части.

Испытываемый образец устанавливается в захватах между подвижной и одной из неподвижных траверс.

Нагрузка прикладывается к испытываемому образцу последовательно с датчиком силы, размещаемым на одной из неподвижных траверс или на верхней/нижней поверхности подвижной траверсы.

Внешний вид машины приведен на рисунке 1.

Технические характеристики

Наибольшая предельная нагрузка, кН..................................................................500

Пределы допускаемой относительной погрешности при измерении силы, %..........................±1

Максимальная скорость перемещения подвижной траверсы, мм/мин...........................200

Пределы допускаемой относительной погрешности регулировки скорости

перемещения подвижной траверсы, %...........................................................................................±5

Высота рабочего пространства без захватов, мм, не менее.......................................1800

Габаритные размеры (высота х ширина х длина), мм, не более:

-    силовая часть.................................................................................3300х950х720

-    пульт оператора.......................................................................................1700х850х700

Масса согласно паспорту, кг, не более:

-    силовая часть....................................................................................................2800

-    пульт оператора............................................................................................700

Условия эксплуатации:

-    температура окружающей среды, °С...............................................................15-25

-    относительная влажность воздуха, %, не более......................................................80

Параметры электрического питания:

-    напряжение, В.....................................................................................380 ± 10 %

-    частота, Гц.................................................................................................50±1

Потребляемая мощность, кВт, не более.................................................................4,5

Средний срок службы, лет, не менее.....................................................................45

Место нанесения знака утверждения типа

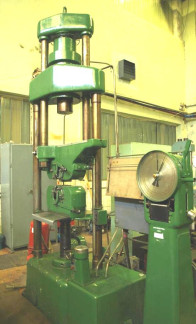

Рисунок 1 - Внешний вид машины и пульта оператора

Знак утверждения типа

наносится на лицевую сторону рамы в виде наклейки и на титульный лист паспорта в левой верхней части листа типографским или иным способом.

Поверка

осуществляется по документу МП 107-261-2013 «ГСИ. Машина испытательная РМ-100. Методика поверки», утвержденному ФГУП «УНИИМ» в октябре 2013 г.

Эталоны, применяемые при поверке:

динамометры электронные переносные, диапазон измерений (20-500) кН, пределы допускаемой относительной погрешности ± 0,24 %

Сведения о методах измерений

Методика измерений представлена в паспорте машины.

Нормативные и технические документы, устанавливающие требования к машине испытательной РМ-100

1    ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.

2    ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.

3    Техническая документация WPM Leipzig GmbH, Германия.

Рекомендации к применению

Машина испытательная РМ-100 применяется вне сферы государственного регулирования обеспечения единства измерений
