Машины испытательные Instron 1196, 56403-14

Назначение

Машины испытательные Instron 1196 (далее - машины) предназначены для измерений силы при проведении механических испытаний образцов металлов и других материалов на сжатие и растяжение.

Описание

Принцип действия машин заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с постоянной заданной скоростью.

При этом датчик перемещения определяет скорость движения траверсы и величину ее перемещения, а сила, возникающая при деформировании образца, преобразуется в электрический сигнал, который через соединительный кабель передается в электронный блок пульта оператора.

В качестве преобразователя силы используется тензорезисторный датчик силы, который вместе с электронным блоком представляет собой силоизмеритель.

Сигналы датчика силы и датчика перемещения обрабатываются электронным блоком, и измеренные значения силы и датчика перемещения траверсы отображаются на ленте перьевого самописца, смонтированного вместе с электронным блоком в отдельной приборной стойке - пульте оператора, с которого осуществляется управление машиной, сбор, обработка и запись информации датчиков силы и перемещения.

Машины представляют собой измерительные установки, включающие в себя функционально объединенные системы измерений силы и изменения линейных размеров образцов при их принудительном деформировании с постоянной заданной скоростью.

Машины состоят из силовой части и пульта оператора, соединенных между собой кабелем.

Силовая часть представляет собой раму с подвижной и неподвижными (верхней и нижней) траверсами.

Подвижная траверса перемещается по направляющим колоннам с помощью электромоторов и коробки передач, расположенных на основании силовой части.

Испытываемый образец устанавливается в захватах между подвижной и одной из неподвижных траверс.

Нагрузка прикладывается к испытываемому образцу последовательно с датчиком силы, размещаемым на одной из неподвижных траверс или на верхней/нижней поверхности подвижной траверсы.

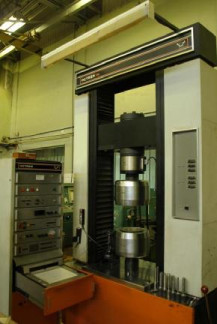

Внешний вид машины и пульта оператора приведен на рисунке 1.

Технические характеристики

Наибольшая предельная нагрузка, кН...................................................................250

Пределы допускаемой относительной погрешности при измерении силы, %..........................±1

Максимальная скорость перемещения подвижной траверсы, мм/мин...........................500

Пределы допускаемой относительной погрешности регулировки скорости

перемещения подвижной траверсы, %..........................................................................................± 1

Высота рабочего пространства без захватов, мм, не менее......................................1295

Габаритные размеры (высота х ширина х длина), мм, не более:

-    силовая часть................................................................................2790х700х1570

-    пульт оператора..................................................................................1810х550х640

Масса согласно паспорту, кг, не более:

-    силовая часть..............................................................................................2000

-    пульт оператора...............................................................................................180

Условия эксплуатации:

-    температура окружающей среды, °С...............................................................15-25

-    относительная влажность воздуха, %, не более......................................................80

Параметры электрического питания:

-    напряжение, В.......................................................................................220±10 %

-частота, Гц..................................................................................................50±1

Потребляемая мощность, кВт, не более....................................................................2

Срок службы, лет, не менее................................................................................45

Знак утверждения типа

наносится на лицевую сторону рамы в виде наклейки и на титульный лист паспорта в левой верхней части листа типографским или иным способом.

Комплектность

Поверка

осуществляется по документу МП 106-261-2013 «ГСИ. Машины испытательные Instron 1196. Методика поверки», утвержденному ФГУП «УНИИМ» в октябре 2013 г.

Эталоны, применяемые при поверке: динамометры электронные переносные, диапазон измерений (20-250) кН, пределы допускаемой относительной погрешности ± 0,24 %.

Сведения о методах измерений

Методика измерений представлена в паспорте машины.

Нормативные и технические документы, устанавливающие требования к машинам испытательным Instron 1196

1    ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.

2    ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.

3    Техническая документация Instron Ltd, Великобритания.

Рекомендации к применению

Машины испытательные Instron 1196 применяются вне сферы государственного регулирования обеспечения единства измерений
