Номер в госреестре | 56404-14 |
Наименование СИ | Машины испытательные |
Обозначение типа СИ | Instron 1195 |
Изготовитель | "Instron Ltd.", Великобритания |
Год регистрации | 2014 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Машины испытательные Instron 1195 (далее - машины) предназначены для измерений силы при проведении механических испытаний образцов металлов и других материалов на растяжение.
Принцип действия машин заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с постоянной заданной скоростью.
При этом датчик перемещения определяет скорость движения траверсы и величину ее перемещения, а сила, возникающая при деформировании образца, преобразуется в электрический сигнал, который через соединительный кабель передается в электронный блок пульта оператора.
В качестве преобразователя силы используется тензорезисторный датчик силы, который вместе с электронным блоком представляет собой силоизмеритель.
Сигналы датчика силы и датчика перемещения обрабатываются электронным блоком, и измеренные значения силы и датчика перемещения траверсы отображаются на ленте перьевого самописца, смонтированного вместе с электронным блоком в отдельной приборной стойке - пульте оператора, с которого осуществляется управление машиной, сбор, обработка и запись информации датчиков силы и перемещения.
Машины представляют собой измерительные установки, включающие в себя функционально объединенные системы измерений силы и изменения линейных размеров образцов при их принудительном деформировании с постоянной заданной скоростью.
Машины состоят из силовой части и пульта оператора, соединенных между собой кабелем.
Силовая часть представляет собой раму с подвижной и неподвижными (верхней и нижней) траверсами.
Подвижная траверса перемещается по направляющим колоннам с помощью электромоторов и коробки передач, расположенных на основании силовой части.
Испытываемый образец устанавливается в захватах между подвижной и одной из неподвижных траверс.
Нагрузка прикладывается к испытываемому образцу последовательно с датчиком силы, размещаемым на одной из неподвижных траверс или на верхней/нижней поверхности подвижной траверсы.

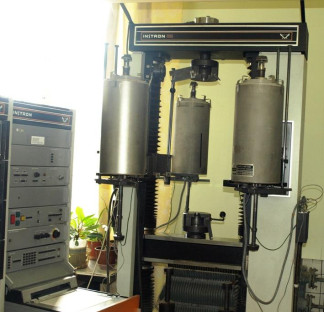

Внешний вид машины и пульта оператора приведен на рисунке 1.
Наибольшая предельная нагрузка, кН..................................................................100
Пределы допускаемой относительной погрешности при измерении силы, %..........................±1
Максимальная скорость перемещения подвижной траверсы, мм/мин...........................500
Пределы допускаемой относительной погрешности регулировки скорости
перемещения подвижной траверсы, %...........................................................................................±1
Высота рабочего пространства без захватов, мм, не менее........................................916
Габаритные размеры (высота х ширина х длина), мм, не более:
- силовая часть................................................................................1930х584х1428
- пульт оператора...............................................................................1810х550х640
Масса согласно паспорту, кг, не более:
- силовая часть...............................................................................................816
- пульт оператора.............................................................................................180
Условия эксплуатации:
- температура окружающей среды, °С...............................................................15-25
- относительная влажность воздуха, %, не более......................................................80
Параметры электрического питания:
- напряжение, В........................................................................................220±10 %
- частота, Гц.................................................................................................50±1
Потребляемая мощность, кВт, не более...................................................................2
Средний срок службы, лет, не менее.....................................................................45
наносится на лицевую сторону рамы в виде наклейки и на титульный лист паспорта в левой верхней части листа типографским или иным способом.
Обозначение | Наименование | Кол-во |
Instron 1195 | Машина испытательная Instron 1195 в том числе: | 1 |
- силовая часть | 1 | |
- пульт оператора | 1 | |
ПС | Паспорт на русском языке | 1 |
МП 105-261-2013 | ГСИ. Машины испытательные Instron 1195. Методика поверки | 1 |
осуществляется по документу МП 105-261-2013 «ГСИ. Машины испытательные Instron 1195. Методика поверки», утвержденному ФГУП «УНИИМ» в октябре 2013 г.
Эталоны, применяемые при поверке: динамометры электронные переносные, диапазон измерений (2-100) кН, пределы допускаемой относительной погрешности ± 0,24 %.
Методика измерений представлена в паспорте машины.
Нормативные и технические документы, устанавливающие требования к машинам испытательным Instron 1195
1 ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2 ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.
3 Техническая документация Instron Ltd, Великобритания.
Машины испытательные Instron 1195 применяются вне сферы государственного регулирования обеспечения единства измерений
Зарегистрировано поверок | 40 |
Поверителей | 4 |
Актуальность данных | 18.11.2024 |
