| Номер в госреестре | 56405-14 |
| Наименование СИ | Анализаторы размера частиц |
| Обозначение типа СИ | Analysette 22 MicroТec plus |
| Изготовитель | "Fritsch GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 05.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы размера частиц Analysette 22 МюгоТес plus (далее - анализаторы) предназначены для измерений размеров частиц суспензий, эмульсий и порошкообразных материалов.
Конструктивно анализаторы состоят из измерительного блока, блока пробоподготовки для жидкостного диспергирования и (или) блока пробоподготовки сухих порошкообразных материалов. Управление осуществляется с помощью персонального компьютера посредством интерфейса USB. Измерительный блок представляет собой оптикоаналитическую систему, основными элементами которой являются лазерные источники света с длинами волн 532 нм и 850 нм, фокусирующая оптическая система, многоэлементное фотоприемное устройство (фотодиодная матрица), проточная измерительная ячейка и электронное устройство. Блок пробоподготовки для жидкостного диспергирования состоит из емкости с ультразвуковым диспергатором и центробежного насоса для прокачки пробы через измерительную ячейку. Блок пробоподготовки сухих порошкообразных материалов представляет собой систему подачи пробы в зону измерения за счет направленного потока воздуха. Удаление проанализированной порошкообразной пробы из измерительной ячейки осуществляется пылеулавливателем.
Принцип работы анализаторов основан на регистрации оптического излучения, рассеянного частицами анализируемого образца в измерительной ячейке. Во время измерения частицы образца проходят в зоне измерения через сфокусированный луч лазера. Рассеянное ими лазерное излучение регистрируется под разными углами фотодиодной матрицей. По измеренной интенсивности рассеянного излучения в зависимости от угла рассеяния осуществляется расчет распределения частиц по размерам. Результаты измерений представляются на экране компьютера в виде таблиц, а также в виде интегральных кривых и дифференциальных гистограмм распределения частиц по размерам.
По назначению анализаторы являются лабораторными (стационарными), по уровню автоматизации - автоматизированными, по видам источника питания - с сетевым питанием.

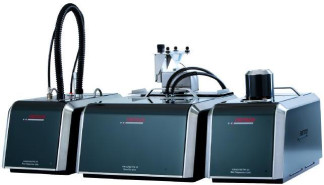

Внешний вид анализаторов и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного доступа - на рисунке 2.
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО является метрологически значимым, выполняющим функции сбора, обработки, передачи, хранения и представления измерительной информации, а также параметров, характеризующих тип анализаторов. Внешнее ПО применяется для связи с компьютером через пользовательский интерфейс, не является метрологически значимым, предназначено для конфигурирования функциональных возможностей анализаторов, считывания результатов измерений и других данных. ПО разработано фирмой «Fritsch GmbH» для операционной системы Windows.
Идентификационные данные ПО представлены в таблице 1.
| Таблица 1 | ||||
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификаци -онный номер) ПО | Цифровой идентиф икатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное | Firmware | 1.26 | 5332EB16 | CRC32 |
| Внешнее | MaScontrol | Не ниже 1.00 | - | - |
ПО идентифицируется при подключении измерительного блока к компьютеру. Идентификационное наименование и версия внешнего ПО отображаются в главном меню, идентификационное наименование и версия встроенного ПО - в диалоге информации о программе. ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Основные метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон измерений размера частиц, мкм: - в жидкой среде - порошкообразных материалов | от 0,08 до 1000 от 0,1 до 1000 |
| Пределы допускаемой относительной погрешности измерений размера частиц, % | ± 10 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | 220 ± 22 |
| Потребляемая мощность, В А, не более | 200 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - измерительного блока - блока пробоподготовки для жидкостного диспергирования - блока пробоподготовки сухих порошкообразных образцов | 530 х 620 х 550 320 х 620 х 440 360 х 650 х 370 |
| Наименование параметра | Значение |
| или характеристики | характеристики |
| Масса, кг, не более: | |
| - измерительного блока | 43,0 |
| - блока пробоподготовки для жидкостного диспергирования | 30,8 |
| - блока пробоподготовки сухих порошкообразных образцов | 25,0 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 10 до 35 |
| - относительная влажность окружающего воздуха, % | до 80 (без конденсации) |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на корпус измерительного блока анализаторов в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность анализаторов приведена в таблице 3. Таблица 3
| Наименование | Количе ство | Примечание |
| 1 Анализатор размера частиц Analysette 22 MicroТec plus в составе: | ||
| - измерительный блок | 1 | |
| - блок пробоподготовки для жидкостного диспергирования | 1 | Тип и количество блоков пробоподготовки определяется заказчиком |
| - блок пробоподготовки сухих порошкообразных материалов | 1 | |
| - компьютер | 1 | По требованию заказчика |
| 2 Комплект кабелей | 1 | |
| 3 Комплект приспособлений | 1 | |
Программное обеспечение | 1 | |
| 5 Руководство по эксплуатации | 1 | |
| 6 Паспорт | 1 | |
| 7 Методика поверки | 1 |
осуществляется в соответствии с документом МП-640-0017-2-13«Инструкция. Анализаторы размера частиц Analysette 22 М1егоТее plus. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 12.12.2013 г.
Основные средства поверки:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 3 %.
В документе «Анализаторы размера частиц Analysette 22 MicroTec plus. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам размера частиц Analysette 22 МкгоТее plus
1 ГОСТ Р 8.606-2004. «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов»;
2 Техническая документация фирмы «Fritsch GmbH», Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 51 |
| Поверителей | 6 |
| Актуальность данных | 07.12.2024 |
