Измерители сопротивления изоляции APPA 605, APPA 607, 56407-14

Измерители сопротивления изоляции APPA 605, APPA 607 (далее по тексту -измерители) предназначены для измерения электрического сопротивления изоляции, а также напряжения постоянного и переменного тока, электрического сопротивления. Измерители модификации APPA 607 дополнительно позволяют проводить измерения силы постоянного и переменного тока, частоты переменного тока, электрической емкости, температуры.

Документы

Описание типа

Карточка СИ

Номер в госреестре	56407-14
Наименование СИ	Измерители сопротивления изоляции
Обозначение типа СИ	APPA 605, APPA 607
Изготовитель	"APPA Technology Corporation", Тайвань
Год регистрации	2014
Срок свидетельства	19.11.2029
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители сопротивления изоляции APPA 605, APPA 607 Назначение средства измерений

Описание

Измерители сопротивления изоляции APPA 605, APPA 607 представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

На лицевой панели измерителей расположены входные разъёмы, функциональные клавиши, поворотный переключатель и жидкокристаллический цифровой дисплей. Включение и выключение измерителей и выбор режимов измерения осуществляется при помощи поворотного переключателя. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. На нижней поверхности измерителей расположен отсек, закрытый съемной крышкой, для установки элементов питания.

Для проведения измерений измерители непосредственно подключают к измеряемой цепи. Процесс измерения отображается на четырёхразрядном жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.

Отличие модификаций измерителей заключается в различных функциональных возможностях и технических характеристиках.

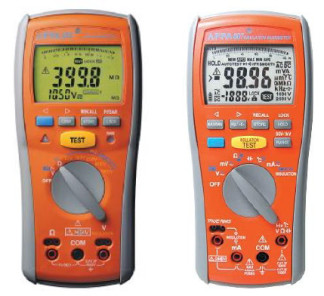

Фотографии общего вида измерителей представлены на рисунке 1.

Основные метрологические и технические характеристики измерителей сопротивления изоляции APPA 605, APPA 607 представлены в таблицах 1 - 10.

Таблица 1 - Основные метрологические характеристики измерителей в режиме измерения электрического сопротивления изоляции_

Модификация	Пределы “ 1) измерений 7	Разрешение	Пределы допускаемой абсолютной погрешности измерений
APPA 605	4 МОм	0,001 МОм	± (0,015 • R + 5 е.м.р.)
	40 МОм	0,01 МОм	± (0,015 • R + 5 е.м.р.)
	400 МОм	0,1 МОм	± (0,03 • R + 5 е.м.р.)
	4000 МОм	1 МОм	± (0,03 • R + 5 е.м.р.)
	20 ГОм	0,1 ГОм	± (0,1 • R + 3 е.м.р.)
APPA 607	2 МОм	0,001 МОм	± (0,015 • R + 5 е.м.р.)
	20 МОм	0,01 МОм
	200 МОм	0,1 МОм
	2000 МОм	1 МОм
	22 ГОм	0,1 ГОм	± (0,1 • R + 3 е.м.р.)
1) При измерении электрического сопротивления изоляции испытательное напряжение 50 В, 100 В, 250 В, 500 В, 1000 В постоянного тока. Пределы измерения электрического сопротивления изоляции для значений испытательного напряжения составляют: для модификации APPA 605 - 50 МОм, 100 МОм, 250 МОм, 500 МОм, 20 ГОм соответственно; для модификации APPA 607 - 55 МОм, 110 МОм, 275 МОм, 550 МОм, 22 ГОм соответственно.

Примечания:

R - измеренное значение электрического сопротивления изоляции; е.м.р. - единица младшего разряда.

Таблица 2 - Основные метрологические характеристики измерителей в режиме измерения напряжения постоянного тока_

Модификация	Пределы измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
APPA 605	600 В	0,1 В	± (0,01 • U + 5 е.м.р.)
APPA 607	100 мВ	0,01 мВ	± (0,0008 • U + 3 е.м.р.)
	1000 мВ	0,1 мВ	± (0,0008 • U + 2 е.м.р.)
	10 В	0,001 В
	100 В	0,01 В
	1000 В	0,1 В

Примечания:

U - измеренное значение напряжения постоянного тока; е. м. р. - единица младшего разряда.

Таблица 3 - Основные метрологические характеристики измерителей в режиме измерения напряжения переменного тока_

Модификация	Диапазоны частот	Пределы измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
APPA 605	50 - 60 Гц	600 В	0,1 В	± (0,015 • U + 5 е.м.р.)
APPA 605	61 - 500 Гц	600 В	0,1 В	± (0,02 • U + 5 е.м.р.)
APPA 607	50 - 60 Гц	100 мВ	0,01 мВ	± (0,009 • U + 3 е.м.р.)
		1000 мВ	0,1 мВ
		10 В	0,001 В
		100 В	0,01 В
		1000 В	0,1 В

Модификация	Диапазоны частот	Пределы измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
APPA 607	61 Гц - 5 кГц	100 мВ	0,01 мВ	± (0,009 • U + 3 е.м.р.)
		1000 мВ	0,1 мВ	± (0,009 • U + 3 е.м.р.)
		10 В	0,001 В	± (0,019 • U + 3 е.м.р.)
		100 В	0,01 В	± (0,019 • U + 3 е.м.р.)
		1000 В	0,1 В	± (0,019 • U + 3 е.м.р.) 1)
Погрешность измерений нормирована в диапазоне частот 61 Гц - 1 кГц

Примечания:

U - измеренное значение напряжения переменного тока; е.м.р. - единица младшего разряда.

Таблица 4 - Основные метрологические характеристики измерителей в режиме измерения силы постоянного тока

Модификация

Пределы

измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

APPA 607

100 мА

0,01 мА

± (0,002 • I + 2 е.м.р.)

400 мА

0,1 мА

Примечания:

I - измеренное значение силы постоянного тока; е.м.р. - единица младшего разряда.

Таблица 5 - Основные метрологические характеристики измерителей в режиме измерения силы переменного тока_

Модификация

Диапазоны

частот

Пределы

измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

APPA 607

50 Гц - 5 кГц

100 мА

0,01 мА

± (0,015 • I + 2 е.м.р.)

400 мА

0,1 мА

Примечания:

I - измеренное значение силы переменного тока; е.м.р. - единица младшего разряда.

Таблица 6 - Основные метрологические характеристики измерителей в режиме измерения частоты переменного тока_

Модификация	Пределы измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
APPA 607	100 Гц	0,01 Гц	± (0,001 • f + 5 е.м.р.)
	1000 Гц	0,1 Гц
	10 кГц	0,001 кГц
	100 кГц	0,01 кГц

Примечания:

f - измеренное значение частоты переменного тока; е.м.р. - единица младшего разряда.

Таблица 7 - Основные метрологические характеристики измерителей в режиме измерения электрического сопротивления___

Модификация	Пределы измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
APPA 605	40 Ом	0,01 Ом	± (0,015 • R + 5 е.м.р.)
	400 Ом	0,1 Ом	± (0,015 • R + 3 е.м.р.)
	4000 Ом	1 Ом
	40 кОм	0,01 кОм

Модификация	Пределы измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
APPA 607	1000 Ом	0,1 Ом	± (0,005 • R + 2 е.м.р.)
	10 кОм	0,001 кОм
	100 кОм	0,01 кОм
	1000 кОм	0,1 кОм
	10 МОм	0,001 МОм
	40 МОм	0,01 МОм

Примечания:

R - измеренное значение электрического сопротивления; е.м.р. - единица младшего разряда.

Таблица 8 - Основные метрологические характеристики измерителей в режиме измерения электрической емкости_

Модификация	Пределы измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
APPA 607	10 нФ	0,001 нФ	± (0,012 • С + 80 е.м.р.)
	100 нФ	0,01 нФ	± (0,012 • С + 20 е.м.р.)
	1000 нФ	0,1 нФ	± (0,012 • С + 2 е.м.р.)
	10 мкФ	0,001 мкФ
	100 мкФ	0,01 мкФ
	1000 мкФ	0,1 мкФ
	10 мФ	0,001 мФ	± (0,012 • С + 20 е.м.р.)
	40 мФ	0,01 мФ	± (0,012 • С + 80 е.м.р.)

Примечания:

C - измеренное значение электрической емкости; е. м. р. - единица младшего разряда.

Таблица 9 - Основные метрологические характеристики измерителей в режиме измерения температуры с помощью термопары типа К_

Модификация	Диапазоны измерений	Пределы допускаемой абсолютной погрешности измерений 1
APPA 607	от минус 200 до 0 °С	± (0,01 • T + 2 °С)
APPA 607	от 0 до плюс 1200 °С	± (0,01 • T + 1 °С)
1) - погрешность измерений нормирована без учета погрешности используемой термопары

Примечание - Т - измеренное значение температуры.

Таблица 10 - Основные технические характеристики измерителей

Наименование параметра	Значение
Питание	4 элемента питания 1,5 В типа АА (NEDA 15A, IEC LR6)
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от 0 до плюс 50 80
Г абаритные размеры (длина х ширина х высота), мм	207 х 95 х 52
Масса, кг, не более	0,63

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплект поставки измерителей сопротивления изоляции APPA 605, APPA 607 представлен в таблице 11.

Таблица 11

Наименование	Количество
Измеритель сопротивления изоляции APPA 605 (APPA 607)	1
Комплект измерительных принадлежностей	1
Элемент питания 1,5 В типа АА	4
Защитный чехол с подставкой	1
Магнитный держатель	1
Руководство по эксплуатации	1
Методика поверки	1

Поверка

Поверка измерителей сопротивления изоляции APPA 605, APPA 607 осуществляется по документу МП-035/551-2013 «Измерители сопротивления изоляции APPA 605, APPA 607. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29 ноября 2013 г. и входящему в комплект поставки.

Перечень основных средств, применяемых при поверке:

- мера-имитатор Р40116

диапазон воспроизведения электрического сопротивления: 10 кОм - 1 ТОм пределы допускаемой относительной погрешности (5R): ± (0,02 - 0,2)%

- калибратор универсальный FLUKE 5520A

диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В

пределы допускаемой абсолютной погрешности (DU): ± (0,000011 - 0,000018)U

диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц)

пределы допускаемой абсолютной погрешности (DU): ± (0,00015 - 0,002)U

диапазон воспроизведения силы постоянного тока: 0 - 20,5 А

пределы допускаемой абсолютной погрешности (DI): ± (0,0001 - 0,0005)1

диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц)

пределы допускаемой абсолютной погрешности (DI): ± (0,0004 - 0,003)1

диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц

пределы допускаемой абсолютной погрешности (Df): ± (2,5 10-6)f

диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм

пределы допускаемой абсолютной погрешности (AR): ± (0,000028 - 0,003)R

диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ

пределы допускаемой абсолютной погрешности (DC): ± (0,0025 - 0,011)С

имитация сигнала термопары типа К: от минус 200 до 1372 °С

пределы допускаемой абсолютной погрешности (DT): ± (0,16 - 0,4) °С

Сведения о методах измерений

Методы измерений с помощью измерителей сопротивления изоляции APPA 605, APPA 607 указаны в документе «Измерители сопротивления изоляции APPA 605, APPA 607. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям сопротивления изоляции APPA 605, APPA 607

2 Приказ Министерства здравоохранения и социального развития РФ № 1034н от

9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».

3 Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
