| Номер в госреестре | 56409-14 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | N6900, N7900 |
| Изготовитель | "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2014 |
| Срок свидетельства | 05.02.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Источники питания постоянного тока серий N6900, N7900 Назначение средства измерений
Источники питания постоянного тока серий N6900, N7900 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Источники питания являются программируемыми электронными устройствами различной мощности, формирующие на выходе из напряжения сети питания, регулируемые стабилизированные напряжения и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжения, сила постоянного тока и параметры мощности измеряются и отображается на дисплее с высокой точностью.
Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока, стабилизации выходной мощности, локального управления, дистанционного управления.
Регулировка выходных напряжения и силы тока осуществляется независимо. Возможно параллельное соединение источников для увеличения выходной мощности.
Источники выпускаются в различных модификациях в виде 2 серий N6900 и N7900, отличающихся между собой значениями выходных напряжения, тока, мощности, уровнем пульсаций, форм-фактором корпуса.
Источники питания постоянного тока серии N6900 предназначены для использования в автоматизированных испытательных системах, в которых требуется очень высокая производительность.
Источники питания постоянного тока серии N7900 предназначены для использования в автоматизированных испытательных системах, в которых требуется быстродействующий динамический источник и высокая скорость измерений.
Для этих целей источники имеют следующие особенности:
- высокое быстродействие обработки команд: порядка 2 мс на операцию;
- быстрое установление и сброс напряжения: до 500 мкс;
- полный двухквадрантный режим работы для тестирования аккумуляторных батарей;
- АЦП тока и напряжения с высоким разрешением для выполнения динамических измерений;
- функцию интеллектуального запуска для защиты дорогостоящих тестируемых устройств.
Конструктивно источники предназначены для монтажа в промышленную 19^ стойку с вертикальными размерами 1U или 2U в зависимости от мощности.
На передней панели источников расположены: жидкокристаллический дисплей для отображения параметров напряжения и тока на выходе в цифровой форме, а так же других режимов работы источников; клавиша включения/выключения источника; светодиодный индикатор работы включен/выключен; блок функциональных клавиш для выбора режимов работы источника; блок клавиш навигации для перемещения по меню и выбора соответствующих параметров источника; клавиши вывода; блок цифровых клавиш для установки цифровых значений параметров.
На задней панели источников расположены: выходные контакты; разъемы интерфейсов GPIB, USB, LAN и цифровой порт ввода-вывода; разъем сети питания; заземление корпуса; отверстия для вентиляции; разъем перераспределения тока; разъем дистанционного сбора данных; выходы гасителя энергии; разъем для подключения гасителя энергии.
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.
| ■ W | lil | ,'^ri I'zs) m гр гг* гг | ||
| мм» . Ill ---- ш ш „ III III | 5.0002V -0.2mA | v—*1 i** 4-W . -— *.— >w »®o^c = i?cc 1 ээ о e т cr e Ш | ||
| 1 | ЭИЕЯВ t*! [‘■«-J | | |||
1
Li.
5.0002V -0.2mA
es о
в в о е о

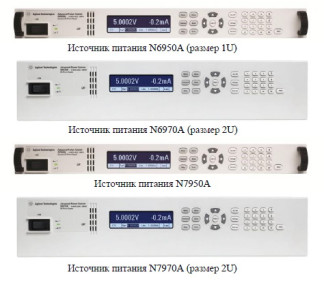

Источник питания N7950A
5.0002V 0.2mA
Источник питания N7970A (размер 2U) Метрологические и технические характеристики
Таблица 1 - Выходные параметры источников серии N6900
| Модификация | Диапазон установки выходного напряжения, В | Диапазон установки выходного тока, А | Максимальная выходная мощность, Вт |
| N6950A | 0 - 9 | 0 - 100 | 1000 |
| N6951A | 0 - 20 | 0 - 50 | 1000 |
| N6952A | 0 - 40 | 0 - 25 | 1000 |
| N6953A | 0 - 60 | 0 - 16,7 | 1000 |
| N6954A | 0 - 80 | 0 - 12,5 | 1000 |
| N6970A | 0 - 9 | 0 - 200 | 2000 |
| N6971A | 0 - 20 | 0 - 100 | 2000 |
| N6972A | 0 - 40 | 0 - 50 | 2000 |
| N6973A | 0 - 60 | 0 - 33 | 2000 |
| N6974A | 0 - 80 | 0 - 25 | 2000 |
| N6976A | 0 - 120 | 0 - 16,7 | 2000 |
| Ш977А | 0 - 160 | 0 - 12,5 | 2000 |
| Модификация | Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока | Уровень пульсаций выходного напряжения, мВ |
| N6950A | ± (0,0003U + 1,9 мВ) | 1 |
| N6951A | ± (0,0003U + 4 мВ) | 1 |
| N6952A | ± (0,0003U + 7,9 мВ) | 1 |
| N6953A | ± (0,0003U + 12 мВ) | 1 |
| N6954A | ± (0,0003U + 16 мВ) | 1 |
| N6970A | ± (0,0003U + 1,9 мВ) | 1 |
| N6971A | ± (0,0003U + 4 мВ) | 1 |
| N6972A | ± (0,0003U + 7,9 мВ) | 1 |
| N6973A | ± (0,0003U + 12 мВ) | 1 |
| N6974A | ± (0,0003U + 16 мВ) | 1 |
| N6976A | ± (0,0003U + 23 мВ) | 2 |
| Ш977А | ± (0,0003U + 32 мВ) | 3 |
Примечание: U - воспроизводимое значение напряжения.
Таблица 3 - Основные метрологические характеристики источников серии N6900 в режиме стабилизации тока
| Модификация | Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока | Уровень пульсаций выходного тока, мА |
| N6950A | ± (0,0011 + 30 мА) | 15 |
| N6951A | ± (0,0011 + 15 мА) | 15 |
| N6952A | ± (0,0011 + 8 мА) | 15 |
| N6953A | ± (0,0011 + 5 мА) | 15 |
| N6954A | ± (0,0011 + 4 мА) | 15 |
| N6970A | ± (0,0011 + 60 мА) | 20 |
| N6971A | ± (0,0011 + 30 мА) | 20 |
| N6972A | ± (0,0011 + 15 мА) | 15 |
| N6973A | ± (0,0011 + 10 мА) | 15 |
| N6974A | ± (0,0011 + 8 мА) | 15 |
| N6976A | ± (0,0011 + 5 мА) | 15 |
| Ш977А | ± (0,0011 + 4 мА) | 15 |
Примечание: I - воспроизводимое значение силы тока.
Таблица 4 - Дополнительные погрешности источников серии N6900
| Модификация | Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока/°С | Пределы допускаемой дополнительной абсолютной погрешности измерения силы постоянного тока/°С |
| N6950A | 0,000022U + 30 мкВ | 0,000057I + 250 мкА |
| N6951A | 0,000022U + 60 мкВ | 0,000058I + 125 мкА |
| N6952A | 0,000022U + 120 мкВ | 0,000058I + 60 мкА |
| N6953A | 0,000022U + 180 мкВ | 0,000058I + 40 мкА |
| N6954A | 0,000022U + 220 мкВ | 0,000058I + 30 мкА |
| Модификация | Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока/°С | Пределы допускаемой дополнительной абсолютной погрешности измерения силы постоянного тока/°С |
| N6970A | 0,000022U + 30 мкВ | 0,0000481 + 500 мкА |
| N6971A | 0,000022U + 60 мкВ | 0,0000491 + 250 мкА |
| N6972A | 0,000022U + 120 мкВ | 0,0000491 + 120 мкА |
| N6973A | 0,000022U + 180 мкВ | 0,0000491 + 80 мкА |
| N6974A | 0,000022U + 220 мкВ | 0,0000491 + 60 мкА |
| N6976A | 0,000022U + 430 мкВ | 0,0000651 + 12 мкА |
| Ш977А | 0,000022U + 570 мкВ | 0,0000581 + 30 мкА |
Таблица 5 - Выходные параметры источников серии N7900
| Модификация | Диапазон установки выходного напряжения, В | Диапазон установки выходного тока, А | Максимальная выходная мощность, Вт | |
| диапазон низких токов | диапазон высоких токов | |||
| N7950A | 0 - 9 | 0 - 11 | 0 - 100 | 1000 |
| N7951A | 0 - 20 | 0 - 5,5 | 0 - 50 | 1000 |
| N7952A | 0 - 40 | 0 - 2,75 | 0 - 25 | 1000 |
| N7953A | 0 - 60 | 0 - 1,84 | 0 - 16,7 | 1000 |
| N7954A | 0 - 80 | 0 - 1,37 | 0 - 12,5 | 1000 |
| N7970A | 0 - 9 | 0 - 22 | 0 - 200 | 2000 |
| N7971A | 0 - 20 | 0 - 11 | 0 - 100 | 2000 |
| N7972A | 0 - 40 | 0 - 5,5 | 0 - 50 | 2000 |
| N7973A | 0 - 60 | 0 - 3,67 | 0 - 33 | 2000 |
| N7974A | 0 - 80 | 0 - 2,75 | 0 - 25 | 2000 |
| N7976A | 0 - 120 | 0 - 1,84 | 0 - 16,7 | 2000 |
| Ш977А | 0 - 160 | 0 - 1,37 | 0 - 12,5 | 2000 |
Таблица 6 - Основные метрологические характеристики источников серии N7900 в режиме стабилизации напряжения_
| Модификация | Пределы допускаемой | Уровень |
| абсолютной погрешности | пульсаций | |
| воспроизведения напряжения | выходного | |
| постоянного тока | напряжения, мВ | |
| N7950A | ± (0,0003U + 1,4 мВ) | 1 |
| N7951A | ± (0,0003U + 3 мВ) | 1 |
| N7952A | ± (0,0003U + 5,9 мВ) | 1 |
| N7953A | ± (0,0003U + 9 мВ) | 1 |
| N7954A | ± (0,0003U + 12 мВ) | 1 |
| N7970A | ± (0,0003U + 1,4 мВ) | 1 |
| N7971A | ± (0,0003U + 3 мВ) | 1 |
| N7972A | ± (0,0003U + 5,9 мВ) | 1 |
| N7973A | ± (0,0003U + 9 мВ) | 1 |
| N7974A | ± (0,0003U + 12 мВ) | 1 |
| N7976A | ± (0,0003U + 17 мВ) | 2 |
| Ш977А | ± (0,0003U + 22 мВ) | 3 |
| Модификация | Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока | Уровень пульсаций выходного тока, мА | |
| диапазон низких токов | диапазон высоких токов | ||
| N7950A | ± (0,00051 + 3 мА) | ± (0,00041 + 15 мА) | 15 |
| N7951A | ± (0,00051 + 1 мА) | ± (0,00041 + 8 мА) | 15 |
| N7952A | ± (0,00051 + 0,6 мА) | ± (0,00041 + 4 мА) | 15 |
| N7953A | ± (0,00051 + 0,3 мА) | ± (0,00041 + 2,5 мА) | 15 |
| N7954A | ± (0,00051 + 0,25 мА) | ± (0,00041 + 2 мА) | 15 |
| N7970A | ± (0,00051 + 6 мА) | ± (0,00041 + 30 мА) | 20 |
| N7971A | ± (0,00051 + 2 мА) | ± (0,00041 + 15 мА) | 20 |
| N7972A | ± (0,00051 + 1,2 мА) | ± (0,00041 + 8 мА) | 15 |
| N7973A | ± (0,00051 + 0,6 мА) | ± (0,00041 + 5 мА) | 15 |
| N7974A | ± (0,00051 + 0,5 мА) | ± (0,00041 + 4 мА) | 15 |
| N7976A | ± (0,00051 + 0,4 мА) | ± (0,00041 + 2,5 мА) | 15 |
| Ш977А | ± (0,00051 + 0,25 мА) | ± (0,00041 + 2 мА) | 15 |
Примечание: I - воспроизводимое значение силы тока.
Таблица 8 - Дополнительные погрешности источников серии N7900
| Моди фикация | Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока/°С | Пределы допускаемой дополнительной абсолютной погрешности измерения силы постоянного тока/°С | |
| диапазон низких токов | диапазон высоких токов | ||
| N7950A | 0,000022U + 30 мкВ | 0,000042I + 80 мкА | 0,000035I + 250 мкА |
| N7951A | 0,000022U + 60 мкВ | 0,000045I + 40 мкА | 0,000035I + 125 мкА |
| N7952A | 0,000022U + 120 мкВ | 0,000050I + 20 мкА | 0,000042I + 60 мкА |
| N7953A | 0,000022U + 180 мкВ | 0,000046I + 12 мкА | 0,000037I + 40 мкА |
| N7954A | 0,000022U + 220 мкВ | 0,000045I + 9 мкА | 0,000036I + 30 мкА |
| N7970A | 0,000022U + 30 мкВ | 0,000040I + 160 мкА | 0,000029I + 500 мкА |
| N7971A | 0,000022U + 60 мкВ | 0,000041I + 80 мкА | 0,000031I + 250 мкА |
| N7972A | 0,000022U + 120 мкВ | 0,000045I + 40 мкА | 0,000035I + 120 мкА |
| N7973A | 0,000022U + 180 мкВ | 0,000042I + 24 мкА | 0,000032I + 80 мкА |
| N7974A | 0,000022U + 220 мкВ | 0,000041I + 18 мкА | 0,000032I + 60 мкА |
| N7976A | 0,000022U + 430 мкВ | 0,000046I + 12 мкА | 0,000036I + 40 мкА |
| Ш977А | 0,000022U + 570 мкВ | 0,000045I + 9 мкА | 0,000036I + 30 мкА |
Таблица 9 - Общие технические характеристики источников серий N6900, N7900
| Характеристика | Значение |
| Питание | 100 - 120 В; 200 - 240 В; 50/60/400 Гц |
| Габаритные размеры (длинахширинахвысота), мм: - источники с выходной мощностью 1000 Вт - источники с выходной мощностью 2000 Вт | 568,7x426,9x44,45 633,2x426,9x88,1 |
| Масса, кг: - источники с выходной мощностью 1000 Вт - источники с выходной мощностью 2000 Вт | 10,9 15,5 |
| Характеристика | Значение |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до 55 до 95 |
Знак утверждения типа наносится методом трафаретной печати на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
В комплект поставки входят: источник питания, сетевой кабель, программное обеспечение N7906A (опция), комплект N7907A (опция), модуль N7908A (опция), модуль N7909A (опция), реле отключения (опция), реле отключения и смены полярности (опция), руководство по эксплуатации, методика поверки.
осуществляется по документу МП 56409-14 «Источники питания постоянного тока серий N6900, N7900. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2013 г.
Средства поверки: вольтметр универсальный В7-78/1 (Госреестр № 52147-12); катушки электрического сопротивления Р310 (Госреестр № 1162-58); шунт токовый АКИП-7501 (Госреестр № 49121-12); микровольтметр В3-57 (Госреестр № 7657-80).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока серий N6900, N7900
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 1016 до 30 А.
4. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
5. Техническая документация фирмы «Agilent Technologies», Малайзия.
