Счетчики активной энергии переменного тока статические однофазные многотарифные АРБИТР-Т, АРБИТР-Т-Р, 56413-14

Назначение

Счетчики активной энергии переменного тока статические однофазные многотарифные АРБИТР-Т, АРБИТР-Т-Р (далее счетчики) предназначены для измерений, однотарифного и многотарифного учета активной электрической энергии в однофазных цепях переменного тока частоты 50 Гц напряжением 230 В.

Описание

Счетчики АРБИТР-Т, АРБИТР-Т-Р предназначены для работы в закрытых неотапливаемых помещениях.

Принцип работы счетчиков основан на операциях умножения сигналов, пропорциональных току и напряжению в электрической сети, преобразовании результатов умножения в последовательность импульсов и их накопления, реализуемых с помощью электронных компонентов.

Счетчики АРБИТР-Т, АРБИТР-Т-Р представляют собой устройства для измерений, однотарифного и многотарифного учета активной энергии в однофазных цепях переменного тока.

В состав счетчиков входят:

-    измерительный шунт в цепи тока;

-    резистивный делитель напряжения в цепи напряжения;

-    электронный измерительный элемент с блоком питания;

-    счетный механизм для регистрации, сохранения и считывания показаний учтенной электроэнергии электронный с жидкокристаллическим индикатором (ЖКИ);

-    светодиодный индикатор функционирования счетчика;

-    телеметрический выход для поверки счетчика и передачи импульсов в централизованные системы сбора данных;

-    встроенные часы-календарь;

-    резервный источник питания;

-    энергонезависимая память;

-    последовательный интерфейс RS-485;

-    реле-размыкатель цепи нагрузки (исполнение АРБИТР-Т-Р).

Счетчики имеют варианты исполнения:

-    со встроенным размыкателем цепи нагрузки (АРБИТР-Т-Р) или без него (АРБИТР-Т);

-    в корпусе для установки на DIN-рейку или в комплекте с крепежной пластиной для установки на стене (по требованию заказчика).

В качестве основной элементной базы использованы специализированные интегральные микросхемы. Телеметрический выход гальванически развязан от электрической сети.

Цепи напряжения и тока счетчиков имеют защиту от бросков напряжения и тока. Счетчики обеспечивают работу в течение 1 минуты при напряжении 400 В +10%.

При выходе из строя жидкокристаллического индикатора в счетчиках АРБИТР-Т, АРБИТР-Т-Р, считать значение накопленной энергии по всем тарифам и суммарно, а также и другие данные, хранящиеся в энергонезависимой памяти, можно с помощью встроенного в счётчик последовательного интерфейса RS-485 и порта USB персонального компьютера. Для этого необходим четырёхжильный кабель и адаптер RS-485/USB и сервисное программное обеспечение (ПО) ArbitrT.exe.

Пломба поверителя

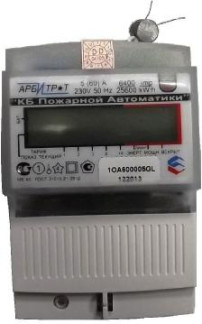

Рис. 1 Фото внешнего вида счетчика и места нанесения пломб

Конструкция корпуса обеспечивает пыле- и влагозащиту степени IP51 по ГОСТ 14254. Крепление кожуха корпуса и крышки зажимов предусматривает раздельную установку пломб поверителя и Энергонадзора. Количество и места установки пломб указаны на рис. 1 и в Приложении А в паспорте на счетчики активной энергии переменного тока статические однофазные многотарифные АРБИТР-Т, АРБИТР-Т-Р.

Программное обеспечение

Идентификационные данные программного обеспечения, установленного в счетчиках активной энергии переменного тока статических однофазных многотарифных АРБИТР-Т, АРБИТР-Т-Р указаны в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика, на титульных листах в эксплуатационной документации наносится типографским способом.

Комплектность

Комплект поставки включает:

-    счетчик активной энергии переменного тока статический однофазный многотарифный АРБИТР-Т / АРБИТР-Т-Р (одно из исполнений);

-    паспорт ПАСН.411152.001 ПС;

-    руководство по эксплуатации ПАСН.411152.001 РЭ (по требованию заказчика).

По требованию организаций, производящих регулировку, ремонт и поверку счетчиков, дополнительно высылаются методика поверки, руководство по среднему ремонту, каталог деталей, сервисное ПО ArbitrT.exe на CD, кабель и адаптер RS485/USB.

Поверка

счётчиков осуществляется по документу ПАСН.411152.001 Д «Счётчики активной энергии переменного тока статические однофазные многотарифные АРБИТР-Т, АРБИТР-Т-Р. Методика поверки»., утвержденному ФГУП "ВНИИМС" в декабре 2013 г.

Перечень основного оборудования для проверки:

-    калибратор фиктивной мощности КФМ-02МУ (диапазон выходного сигнала канала тока

0,01...60 А, канала напряжения 40...265 В, класс точности 0,2);

-    универсальная пробойная установка УПУ-21М (выходное постоянное и переменное напряжение 0...10 кВ);

-    частотомер электронно-счётный ЧЗ-63/1 (диапазон частоты входных сигналов на входе «Б» (измерение периода) (10-4 - 107) Гц), минимальное напряжение входного сигнала импульсной формы 0,1 В, погрешность измерения не более ±5*10" ±1 ед.сч.).

Сведения о методах измерений

Методика измерений на счетчики активной энергии переменного тока статические однофазные многофункциональные приведена в Руководстве по эксплуатации ПАСН.411152.001 РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам активной энергии переменного тока статическим однофазным многотарифным АРБИТР-Т, АРБИТР-Т-Р

1.    ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

2.    ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

3.    ПАСН.411152.001 ТУ «Счётчики активной энергии переменного тока статические однофазные многотарифные АРБИТР-Т, АРБИТР-Т-Р.

Лист № 5 Всего листов 5

Рекомендации к применению

при осуществлении торговли и товарообменных операций.
