Весы платформенные ALBA-NT-IT, 56416-14

Назначение

Весы платформенные ALBA-NT-IT (далее - весы) предназначены для измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается по 6-ти проводной схеме в индикатор для аналого-цифрового преобразования, обработки и индикации результатов измерений.

Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (1, 4 шт.), грузопередающие устройства.

Грузоприемное устройство включает одну грузоприемную платформу. Грузоприемная платформа снабжена регулируемыми по высоте ножками и пузырьковым уровнем. Грузоприемная платформа выпускается в четырех вариантах исполнения (Рисунок 3). Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.

В весах устанавливаются датчики весоизмерительные балочные из нержавеющей стали, семейства SLB, PC6 фирмы «FLINTEC GmbH», Германия (Госреестр № 46027-10), датчики весоизмерительные МР 58 фирмы «Sartorius Hamburg Gmbh», Германия.

В весах применяются индикаторы IT8000 и IT8000Ex фирмы «SysTec Systemtechnik und Industrieautomation GmbH», Германия. Индикаторы имеют встроенный аналогово-цифровой преобразователь и последовательные интерфейсы RS232, RS485, Ethernet для подключения весов к персональному компьютеру, принтеру, интернету. Индикаторы IT8000 и IT8000Ex отличаются функциональными возможностями.

Весы двухдиапазонные.

Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.

Весы имеют обозначение ALBA-NT-IT-Х-Х-ХХ

Габаритные размеры (в обозначении указывается: FE, IG, GF, II, LL, NN, LI, NL, RN, RR, DC, ED (таблица 3, 4, 5, 6); Максимальная нагрузка в килограммах;

_Число весоизмерительных датчиков;

Обозначение типа.

В весах предусмотрены следующие устройства:

-    устройство первоначальной установки нуля;

-    полуавтоматическое устройство установки нуля;

-    устройство слежения за нулем;

-    полуавтоматическое устройство уравновешивания тары;

-    устройство индикации отклонения от нуля;

-    устройство предварительного задания массы тары;

-    показывающее устройство с расширением (необходимо последовательно нажать клавиши Х10).

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи переключателя, расположенного внутри корпуса индикатора. Положение переключателя пломбируется (рисунок 1). На заднюю крышку индикатора наносится фирменная наклейка, разрушаемая при удалении, закрывающая доступ внутрь корпуса (рисунок 1).

Низкопрофильная со встроенным пандусом

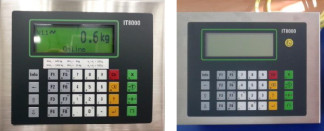

IT8000    IT8000Ex

Рисунок 3 Внешний вид применяемых грузоприемных платформ

ALBA d.o.o.    e-i=d-i= 20 g Min-i= 400 g Maxi= 60 kg

e2=d2= 50 g    Min2= 1 kg Max2= 150 kg

Appr.nr. Typ: ALBA-NT-IT-1-150-GF S/N:    1304943

230 V AC / 50 Hz

Software № 0043023392    2013

Рисунок 4 Маркировка весов платформенных ALBA-NT-IT

Маркировка весов производится на разрушаемой при удалении фирменной наклейке, закрепленной на боковой стороне корпуса индикатора (Рисунок 3).

На фирменную наклейку наносится следующая маркировка:

-    наименование изготовителя;

-    обозначение весов;

-    класс точности;

-    максимальная нагрузка (Max1, Мах2);

-    минимальная нагрузка (Min1, Min2);

-    поверочный интервал (e1; e2);

-    номер версии программного обеспечения;

-    серийный номер весов;

-    знак соответствия требованиям основных директив EC;

-    знак утверждения типа;

-    год производства весов.

Программное обеспечение

В весах используется встроенное в индикатор программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы (Рисунок 1).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификация программы: при включении весов с нажатой кнопкой «Info» на дисплее индикаторов IT8000 и IT8000Ex отображается номер версии программного обеспечения.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011.............................................средний

Обозначение весов, максимальная нагрузка (Мах1/Мах2), минимальная нагрузка (Min1/ Min2), действительная цена деления (d1/d2), поверочный интервал (е1/е2), пределы допускаемой погрешности (mpe) при поверке, число поверочных интервалов (n1/n2) для весов приведены в таблице 2.

Таблица 2

Продолжение таблицы 2

Предел допускаемого размаха..................................................................... |mpe|

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за

нулем, не более...........................................................................................4 % от Max

Диапазон устройства первоначальной установки нуля, не более................20 % от Max

Максимальный диапазон устройства выборки массы тары...................от 0 до 100 % Max

Параметры электропитания:

-    от сети постоянного тока напряжением, В.............................................от 12 до 30

-    от сети переменного тока:

-    напряжение, В.............................................................................от 110 до 240

-    частота, Гц ................................................................................................50

Потребляемая мощность, В А, не более.................................................................72

Время установления показаний, с, не более...........................................................5

Условия эксплуатации весов:

-    предельные значения температуры весов (Tmin, Tmax), °С...............от минус 10 до +40

-    относительная влажность при температуре 35 °С, %, не более........................................95

Обозначение весов, число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы напольного исполнения приведены в таблице 3.

Таблица 3

Обозначение весов, число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы напольного с пандушм исполнения приведены в таблице 4.

Таблица 4

Обозначение весов, число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы U-образного исполнения приведены в таблице 5.

Таблица 5

Продолжение таблицы 5

Продолжение таблицы 5

Обозначение весов, число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы низкопрофельного со встроенным пандусом исполнения приведены в таблице 6

Таблица 6

Продолжение таблицы 6

Продолжение таблицы 6

Габаритные размеры индикатора IT8000 (длина, ширина, высота), мм, не более.......................................................................................................260, 210, 170

Габаритные размеры индикатора IT8000Ex (длина, ширина, высота), мм, не более.......................................................................................................270, 210, 180

Масса индикатора IT8000, кг, не более................................................................3,3

Масса индикаторов IT8000Ex, кг, не более...........................................................3,2

Перечень весоизмерительных датчиков и индикаторов, применяемых в весах с грузоприемной платформы напольного исполнения, приведен в таблице 7.

Таблица 7

Перечень весоизмерительных датчиков и индикаторов, применяемых в весах с грузоприемной платформы напольного с пандусами, U-образного исполнения, приведен в таблице 8.

Таблица 8

Перечень весоизмерительных датчиков и индикаторов, применяемых в весах с грузоприемной платформы низкопрофильного со встроенным пандусом исполнения, приведен в таблице 9.

Таблица 9

Вероятность безотказной работы за 2000 часов, не менее Средний срок службы, лет........................................

0,95 ... 5

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на разрушаемую при удалении фирменную наклейку, закрепленную на боковой стороне корпуса индикатора, фотохимическим способом.

Комплектность

В комплект поставки входят:

1.    Весы платформенные ALBA-NT-IT -1 шт.;

2.    Руководство по эксплуатации-1 шт.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделу «Поверка» Руководства по эксплуатации.

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Весы платформенные ALBA-NT-IT. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам платформенным ALBA-NT-IT

1.    ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы «ALBA d.o.o», Словения.

Рекомендации к применению

осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
