| Номер в госреестре | 56425-14 |
| Наименование СИ | Преобразователи давления измерительные многоканальные |
| Обозначение типа СИ | КДЦ-24 |
| Изготовитель | ООО "Предприятие "Барометр", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 24.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи давления измерительные многоканальные КДЦ-24 Назначение средства измерений
Преобразователи давления измерительные многоканальные КДЦ-24, (далее по тексту -преобразователи) предназначены для непрерывного измерения абсолютного давления или разности давлений и преобразования в цифровой код.
Принцип действия преобразователя основан на упругой деформации чувствительного элемента. Измеряемое давление вызывает изменение электрического сопротивления пьезорезистивного полупроводникового чувствительного элемента, которое преобразуется в цифровой код, пропорциональный давлению, и через линию связи передается потребителю.
Преобразователи представляют собой устройства с 24-мя каналами измерения давления, датчиком температуры, встроенным аналого-цифровым преобразователем, микропроцессором и цифровым сетевым интерфейсом. В качестве упругих чувствительных элементов в них применены 24 пьезорезистивных полупроводниковых датчика давления.
Конструктивно преобразователи представляют собой единый корпус, внутри которого размещены полупроводниковые датчики давления и печатная плата, на которой находятся все электронные компоненты, необходимые для преобразования выходных сигналов датчиков в цифровые коды, хранения в энергонезависимой памяти встроенного программного обеспечения и формирования информационных сигналов на линиях интерфейса RS-485.
Преобразователь работает под управлением встроенного микропроцессора, который через интерфейс принимает внешние команды, управляет аналого-цифровым преобразователем и передает потребителю цифровые коды, пропорциональные действующим давлениям, и код температуры. Преобразователи обеспечивают возможность увеличения числа каналов измерения давления. Несколько преобразователей подключаются к одной линии связи, одновременно принимают команды управления и последовательно передают измеренные коды давления и температуры потребителю. Измеренные коды температуры служат для цифровой коррекции температурного дрейфа датчиков давления.
Расчет величины давления и температурная коррекция результатов измерения давления выполняются программными средствами потребителя или с помощью специальной программы DDESRexe, поставляемой вместе с преобразователями.
Преобразователи имеют две модификации: преобразователи абсолютного давления КДЦ-24-А и преобразователи дифференциального давления КДЦ-24-Д, в восьми вариантах исполнения (по четыре в каждой модификации), отличающихся диапазонами измерения давления.
| г Q УНЬ | © ' £» | |
| П РЕОБРАЗО FATFFlb | 9 | |
| KflU-2i-fl-55-52 | ||
| СЕРИЙНЫЙ НОМЕР 1' Ы | ||
| ■inn-; i «ill* | ||
| © | & | |
| ^ о | sea | О j |

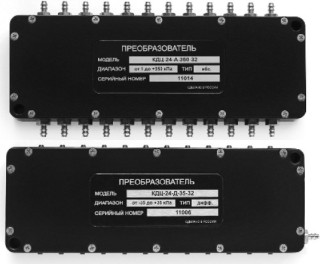

Рис. 1. Внешний вид преобразователей Программное обеспечение
Для работы преобразователей используется два вида программного обеспечения -встроенное и автономное. Встроенное программное обеспечение (программа DESP.hex) хранится в энергонезависимой памяти микропроцессора и выполняет функции сбора информации от датчиков давления и датчика температуры, ее осреднение на заданном интервале времени и передачу на внешние устройства. Встроенное программное обеспечение полностью метрологически значимо. Автономное ПО (программа DESPexe) размещается на ПК и выполняет взаимодействие с преобразователями через линии интерфейса RS-485. Программа принимает цифровые коды давления и температуры, преобразует их в цифровые значения, имеющие размерность единиц давления, отображает результаты измерений на экране монитора и сохраняет их в виде текстовых файлов протоколов. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО | DESP_v1_02.HEX | 1.02 | 0xF88C | CRC16 |
| Автономное ПО | DESPexe | 1112 | 0x1237EB8C | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений давления, кПа КДЦ-24-А-105 КДЦ-24-А-210 КДЦ-24-А-350 КДЦ-24-А-700 КДЦ-24-Д-7 КДЦ-24-Д-35 КДЦ-24-Д-105 КДЦ-24-Д-210 | от 1 до 105 от 1 до 210 от 1 до 350 от 1 до 700 от минус 7 до 7 от минус 35 до 35 от минус 90 до 105 от минус 90 до 210 |
| Пределы допускаемой приведенной погрешности, % от ВПИ | ± 0,3 |
| Напряжение питания постоянного тока, В | 8,5 ± 1; минус 8,5 ± 1 |
| Потребляемая мощность, Вт, не более | 1,5 |
| Масса, не более, г | 200 |
| Г абаритные размеры, мм | 112x40x13 |
Условия эксплуатации
диапазон температуры окружающего воздуха, °С от минус 5 до 50
относительная влажность воздуха, % (при температуре 25 °С) до 98
Средняя наработка на отказ, ч 10000
Средний срок службы, лет 8
Знак утверждения типа наносится типографским способом на титульные листы Руководства по эксплуатации и паспорта. На корпус преобразователя знак наносится методом металлографики.
Таблица 3
| Обозначение | Наименование | Кол-во | Примечание |
| ИКЛВ.406526.004 | Преобразователь давления | 1 | |
| измерительный многоканальный | |||
| КДЦ-24 | |||
| Комплект монтажных частей: | |||
| Розетка ZHR-3 фирмы JST | 1 | ||
| Розетка ZHR-4 фирмы JST | 1 | ||
| Упаковка | 1 | ||
| Комплект эксплуатационных | |||
| документов: | |||
| ИКЛВ.406526.004 ПС | Паспорт | 1 | |
| ИКЛВ.406526.004 РЭ | Руководство по эксплуатации | - | 1 эк. в адрес |
| ИКЛВ.406526.004 РЭ1 | Методика поверки | 1 | |
| (приложение А к руководству по | |||
| эксплуатации) | |||
| ИКЛВ.00105-01 | Программа DESP.exe (программа | 1 | Свидетельство о |
| измерения распределения давления | регистрации программ | ||
| на моделях в аэродинамических | № 2009614010 от | ||
| трубах) на CD-диске | 29.07.2009 |
осуществляется по документу ИКЛВ.406526.004 РЭ1 (Приложение А) «Преобразователи давления измерительные многоканальные КДЦ-24. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12.11.2013.
Основные средства поверки:
- манометр цифровой прецизионный МЦП-2М-10. Диапазон измерений от 1 до 1000 кПа. Пределы допускаемой погрешности: ± 100 Па (в диапазоне (1-500) кПа); ± (100-140) Па (в диапазоне (500-700) кПа;
- калибратор давления DPI 515. Диапазон избыточного давления (0-7) кПа; (0-35) кПа; (0-300) кПа. Пределы допускаемой приведенной погрешности:± 0,03% от ВПИ (в диапазоне
0-35) кПа, ± 0,01% от ВПИ (в диапазоне 70-300) кПа.
Методы измерений приведены в документе «Преобразователи давления измерительные многоканальные КДЦ-24 . Руководство по эксплуатации ИКЛВ.406526.004 РЭ».
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным многоканальным КДЦ-24
1. ГОСТ 8.017-79 ГСИ «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
2. ГОСТ 8.223-76 ГСИ «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102
- 4000 - 102 Па»;
3. Технические условия ИКЛВ.406526.004 ТУ Преобразователи давления измерительные многоканальные КДЦ-24.
