| Номер в госреестре | 56426-14 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | AR100 |
| Изготовитель | "Parker Hannifin Corporation", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

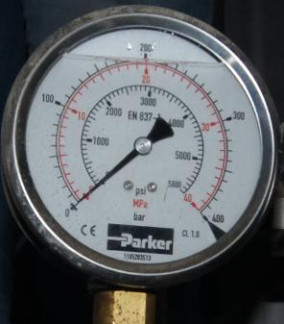

Манометры показывающие AR100 (далее по тексту - манометр) предназначен для измерений избыточного давления на насосе подъемного масла на паровой турбине ОАО «Мосэнерго» филиал ТЭЦ-16.
Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.
Корпус манометра изготовлен из нержавеющей стали и заполнен жидкостью.
| Диапазон измерений давления, бар (МПа) | от 0 до 400 (от 0 до 40) |
| Пределы допускаемой основной приведенной погрешности, % | ± 1 |
| Вариация, % | 0,5 |
| Температура окружающей среды, °С | от плюс 5 до плюс 50 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,8 |
| Габаритные размеры (диаметр х глубина), мм, не более | 110x45 |
Знак утверждения типа наносится на корпус манометра и на титульный лист паспорта типографским способом.
Манометры показывающие AR100, зав. №№ 1105242988, 1105203513 2 шт;
Паспорт 2 экз.
осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр образцовый грузопоршневой МП-2500, пределы измерений от 6 до 60 МПа, ПГ ±0,01 %.
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на манометры показывающие AR100.
Нормативные и технические документы, устанавливающие требования к манометрам показывающим AR100
1. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
2. МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, на-поромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
3. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
4. Техническая документация «Parker Hannifin Corporation», США.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
