Манометр показывающий HN60-01-A100/400/G 1/2B, 56427-14

56427-14
Манометр показывающий HN60-01-A100/400/G 1/2B (далее по тексту - манометр) предназначен для измерений избыточного давления в гидравлической системе на газовой турбине ОАО «Мосэнерго» филиал ТЭЦ-16.
Документы
Карточка СИ
Номер в госреестре 56427-14
Наименование СИ Манометр показывающий
Обозначение типа СИ HN60-01-A100/400/G 1/2B
Изготовитель "HYDAC Electronic GmbH", Германия
Год регистрации 2014
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Манометр показывающий HN60-01-A100/400/G 1/2B (далее по тексту - манометр) предназначен для измерений избыточного давления в гидравлической системе на газовой турбине ОАО «Мосэнерго» филиал ТЭЦ-16.

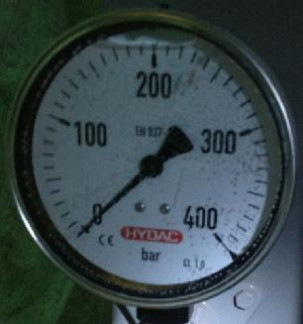

Описание

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.

Корпус манометра изготовлен из нержавеющей стали и заполнен жидкостью.

Технические характеристики

Диапазоны измерений давления, бар (МПа)

от 0 до 400 (от 0 до 40)

Пределы допускаемой основной приведенной погрешности, %

± 1

Вариация, %

0,5

Температура окружающей среды, °С

от плюс 5 до плюс 50

Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C

± 0,8

Габаритные размеры (диаметр х глубина), мм, не более

100x50

Знак утверждения типа

Знак утверждения типа наносится на корпус манометра и на титульный лист паспорта типографским способом.

Комплектность

Манометр показывающий HN60-01-A100/400/G 1/2B, зав. № 81MBA51CP501 1 шт; Паспорт    1 экз.

осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометр образцовый грузопоршневой МП-2500, пределы измерений от 6 до 60 МПа, ПГ ±0,01 %.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на манометр показывающий HN60-01-A100/400/G 1/2B.

Нормативные и технические документы, устанавливающие требования к манометру показывающему HN60-01-A100/400/G 1/2B

1.    ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

2.    МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, на-поромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

3.    ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

4.    Техническая документация «HYDAC ELECTRONIC GMBH», Германия.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
