Манометры грузопоршневые Р, 56428-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Манометры грузопоршневые серии Р Назначение средства измерений

Манометры грузопоршневые серии Р модификаций 30хх, 31хх, 32хх, 38хх предназначены для калибровки и поверки средств измерений избыточного (положительного и отрицательного) давления.

Манометры грузопоршневые применяются в лабораторных условиях в качестве эталонов 1-го разряда.

Описание

Манометры грузопоршневые серии Р созданы на базе классической неуплотненной цилиндрической поршневой пары с жидкостной (масло, вода, Krytox) или газовой смазкой. Поршни изготавливаются из карбида вольфрама, хромированной нержавеющей стали, стеллита и керамики, имеющей свойства карбида вольфрама, но меньшую плотность, цилиндры - из карбида вольфрама и закаленной мартенситной стали, грузы - из немагнитной стали и алюминия (по заказу). Зазор между поршнем и цилиндром в зависимости от модификации находится в пределах 0,5 ...2 мкм, а скорость опускания поршня - в пределах 0,3...4 мм/мин. Грузопоршневые манометры серии Р состоят из сменных поршневых пар, индикатора равновесного положения поршня, пресса и манометра для индикации давления, установленных на основании, положение которого регулируется ножками по пузырьковому уровню. В пневматических моделях низкого давления (до 1 МПа) на этом же основании крепится комплект грузов. Прибор закрывается быстросъемной крышкой, которая предохраняет его от повреждения при транспортировке и хранении. В других моделях комплект грузов упаковывается в отдельный деревянный ящик (один или два).

В серии Р предусмотрены модификации с дополнительным основанием для установки поверяемой поршневой пары. Для тех случаев, когда на приборах серии Р поверяют поршневые пары манометров других фирм, предусмотрены переходники, которые обеспечивают измерение давления обеими парами на одной высоте.

Равновесное положение поршней может определяться визуально по индикатору положения или автоматически при помощи бесконтактных датчиков, измеряющих перемещение с погрешностью не более ±1 мкм. Точное уравновешивание поршней обеспечивается разновесами от 1 мг до 200 г.

В пневматических модификациях предусмотрена возможность питания сжатым воздухом (газом) от пневмосети (баллона).

Для тех случаев, когда продолжительность свободного вращения поршня не достаточна для проведения калибровки или поверки, предусмотрены модификации с вращением поршня от электродвигателя (210/250 или 105/125 В, 50/60 Гц). Двигатель изолирован от грузопоршневого манометра термическим барьером во избежание нагрева измерительной поршневой системы. В пневматических приборах двигатель устанавливается только на модификации Р3014, Р3015; Р3031 и Р3032.

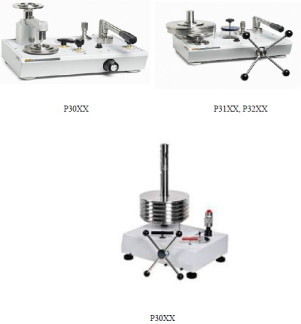

Внешний вид манометров грузопоршневых серии Р

* в основном диапазоне измерений от 0,1 Pmax до Pmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Ртт до 0,1 Pmax погрешность нормируется в % от 0,1 Ртах где Pmin- нижний предел измерений Ртах - верхний предел измерений

* в основном диапазоне измерений от 0,1 Pmax до Pmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Ртт до 0,1 Pmax погрешность нормируется в % от 0,1 Ртах где Pmin- нижний предел измерений Ртах - верхний предел измерений

* в основном диапазоне измерений от 0,1 Рmax до Pmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Рmin до 0,1 Pmax погрешность нормируется в % от 0,1 Ртах где Pmin- нижний предел измерений Pmax - верхний предел измерений

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят:

-    манометр грузопоршневой

1 шт. 1 экз.

-    руководство по эксплуатации

Поверка

осуществляется по МИ 2429-97 «ГСИ. Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля» (МР МОЗМ №110).

Основные средства поверки:

-    мановакуумметр грузопоршневой СРВ 5000. Диапазон измерений (минус 0,1.. ,10)МПа, КТ 0,005 (номер по Госреестру 33079-08);

-    манометр грузопоршневой СРВ 5000. Диапазон измерений (0,2 ... 100) МПа,

КТ 0,01 (номер по Госреестру 33079-08);

-    рабочий эталон МП-60. Диапазон измерений (0,1 ... 6) МПа, СКО ±2*10-5;

-    рабочий эталон МП-600. Диапазон измерений (1 ... 60) МПа, СКО ±2*10-5.

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в руководствах по эксплуатации на манометры грузопоршневые серии Р.

Нормативные документы, устанавливающие требования к манометрам грузопоршневым серии Р

1 ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измерений

При выполнении работ по оценке промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
