Калибраторы давления Ruska серии 7000, 56429-14

56429-14
Калибраторы давления Ruska серии 7000 (модификаций 7050, 7050i, 7050LP, 7250, 7250i 7250xi, 7252, 7252i, 7615) предназначены для задания и измерения абсолютного и избыточного давлений при проведении поверки и калибровки средств измерений давления в диапазоне до 250 МПа.
Документы
Карточка СИ
Номер в госреестре 56429-14
Наименование СИ Калибраторы давления
Обозначение типа СИ Ruska серии 7000
Изготовитель "Fluke Corporation" (торговая марка Ruska), США
Год регистрации 2014
Срок свидетельства 06.02.2019
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Калибраторы давления Ruska серии 7000 Назначение средства измерений

Калибраторы давления Ruska серии 7000 (модификаций 7050, 7050i, 7050LP, 7250, 7250i 7250xi, 7252, 7252i, 7615) предназначены для задания и измерения абсолютного и избыточного давлений при проведении поверки и калибровки средств измерений давления в диапазоне до 250 МПа.

Калибраторы давления Ruska серии 7000 применяются в лабораторных условиях в качестве эталонов единицы давления.

Описание

Принцип работы калибраторов давления Ruska серии 7000 основан на аналогоцифровом преобразовании (АЦП) параметров измеряемых электрических сигналов от встроенных измерительных преобразователей давления и отображении их на дисплее. Принцип действия измерительного преобразователя давления основан на преобразовании угла поворота свободного конца геликоидальной трубчатой пружины, изготовленной из плавленого кварца, в электрический сигнал, пропорциональный измеряемому давлению.

Жидкокристаллический дисплей калибраторов отображает результаты измерений или воспроизведений в цифровом виде, а также отображает информацию о режиме его работы.

Калибраторы давления модификаций 7050, 7050i, 7050LP - цифровые манометры, предназначенные только для измерения давления.

Калибраторы давления модификаций 7250, 7250i, 7250xi, 7252, 7252i, 7615 позволяют выполнять функции цифрового манометра и контроллера, обеспечивающего автоматический контроль и компенсацию давления при помощи специальных клапанов в пневматической системе, питающейся от независимого источника давления.

Калибраторы давления Ruska серии 7000 являются модульной системой давления с возможностью подключения от одного до трех встроенных преобразователей давления с одновременной обработкой и выводом давления по каждому каналу на дисплей.

Калибраторы давления модификаций 7050, 7050i, 7250, 7250i, 7250xi, имеют один измерительный канал.

Калибраторы давления модификаций 7050LP, 7252, 7252i, имеют до двух измерительных каналов.

Калибраторы давления модификации 7615 имеют до трех измерительных каналов.

Пломбировка калибраторов давления Ruska серии 7000 от несанкционированного доступа производится путем приклеивания разрушающихся наклеек на место соединения передней и задней панели корпуса.

Программное обеспечение

Работой встроенного программного обеспечения управляет микропроцессор, расположенный внутри корпуса на электронной плате. Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства калибраторов. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна.

Управление режимами работы и настройками калибраторов давления Ruska серии 7000 осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищённую от записи память калибратора, что исключает возможность несанкционированных настроек и вмешательства, приводящим к искажению результатов измерений.

Идентификационные данные программного обеспечения калибраторов давления Ruska серии 7000.

Таблица 1

Наименование программного обеспечения

ПО калибраторов давления

7050,

7050i,

7050LP

7250,

7250i

7250xi

7252,

7252i

7615

Идентификационное наименование программного обеспечения

Ruska7050

Ruska7250

Ruska7252

Ruska7615

Номер версии (идентификационный номер) программного обеспечения

Ж6х

Ж6х

Ж6х

2R24

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

-

-

-

-

Алгоритм вычисления цифрового идентификатора программного обеспечения

-

-

-

-

При работе калибраторов давления пользователь не имеет возможности влиять на про-

цесс расчета и не может изменять полученные в ходе измерений данные.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

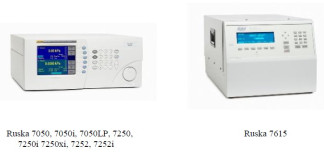

Внешний вид калибраторов давления Ruska серии 7000

Ruska 7050, 7050i, 7050LP, 7250, 7250i 7250xi, 7252, 7252i

Ruska 7615

Наименование

характеристики

Модель Ruska

7050

7050i

7050LP

7250

Верхние пределы измерений, МПа

-    абсолютного давления

-    избыточного давления

0,1 ... 0,6 0,034 ... 10

0,1 ... 0,6 0,034 ... 10

0,0025.0,025

0,1 ... 0,6 0,034 ... 10

Предел допускаемой основной погрешности, %

-    приведенной

-    относительной (8)

±0,009; ±0,015

±0,011); ±0,0151)

±0,01; ±0,015

±0,009; ±0,015

Предельно допустимое давление, % от ВПИ

110

Рабочая среда

воздух, азот

Диапазон рабочих температур, °С

от 18 до 36

Диапазон температуры хранения, °С

от минус 20 до 70

Относительная влажность окружающего воздуха, %

от 5 до 95

Электропитание

-    напряжение, В

-    частота, Гц

110±10; 220±40 50.60

Потребляемая мощность, ВА

150

Масса, не более, кг

7,5

8; 9,2

8; 9,2

8; 9,2

Габаритные размеры ДхШхВ, не более, мм

420х485х180

1) В диапазоне от 0 до 25%ВПИ предел допускаемой основной погрешности равен ±8^0,25 ВПИ

Таблица 2

Наименование

характеристики

Модель Ruska

7250i

7250м

7252

7252i

1

2

3

4

5

Верхние пределы измерений, МПа

-    абсолютного давления

-    избыточного давления

0,1 ... 0,4 0,034 ... 10

0,1 ... 10

0,1.0,345

0,034.10

0,1 ... 0,4 0,034 ... 10

Предел допускаемой основной погрешности, %

-    приведенной

-    относительной (8)

±0,011);±0,0151)

±0,012); ±0,0152)

±0,01; ±0,015

±0,0091); ±0,0151)

Предельно допустимое давление, % от ВПИ

110

Рабочая среда

воздух, азот

1

2 3

4 5

Диапазон рабочих температур, °С

от 18 до 36

Диапазон температуры хранения, °С

от минус 20 до 70

Относительная влажность окружающего воздуха, %

от 5 до 95

Электропитание

-    напряжение, В

-    частота, Гц

110±10; 220±40 50...60

Потребляемая мощность, ВА

150

Масса, не более, кг

8; 9,2

9,2

Габаритные размеры, не более, мм

420х485х180

1)    В диапазоне от 0 до 25%ВПИ предел допускаемой основной погрешности равен ±8^0,25 ВПИ

2)    В диапазоне от 0 до 10%ВПИ предел допускаемой основной погрешности равен ±80,1 ВПИ Таблица 3_

Наименование

Модель Ruska

характеристики

7615

Верхние пределы измерений,

МПа

- абсолютного давления

21.250

- избыточного давления

-

Предел допускаемой основной

приведенной погрешности, %

для ВПИ до 100 МПа

±0,025

для ВПИ св. 100 МПа

±0,05

Предельно допустимое

110

давление, % от ВПИ

Рабочая среда

жидкость

Диапазон рабочих температур, °С

от 18 до 36

Диапазон температуры

от минус 20 до 70

хранения, °С

Относительная влажность окружающего воздуха, %

от 5 до 95

Электропитание

- напряжение, В

110±10; 220±40

- частота, Гц

5

о

6

о

Потребляемая мощность, ВА

500

Масса, не более, кг

9

Габаритные размеры, не более, мм

485х610х435

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят:

-    калибратор давления

1 шт. 1 шт. 1 экз. 1 экз.

-    кабель электрического питания

-    методика поверки

-    руководство по эксплуатации

Поверка

осуществляется по МП РТ 1979-2013 «Калибраторы давления Ruska серии 7000. Методика поверки», утвержденной «14» ноября 2013 г. ГЦИ СИ ФБУ «Ростест-Москва».

Основные средства поверки:

-    манометр грузопоршневой Ruska 2000, диапазон измерений (1,4.710) кПа, СКО 1,2* 10-5 (номер по Госреестру 40259-13);

-    манометры грузопоршневые СРВ5000. Диапазоны измерений (0,003.0,25), (0,02.1), (0,04.10) МПа, КТ 0,005 (номер по Госреестру 33079-08);

-    вакуумметр грузопоршневой СРВ5000. Диапазон измерений (-100 ... -3) кПа, КТ 0,005 (номер по Госреестру 33079-08);

-    манометр грузопоршневой СРВ5000. Диапазон измерений (0,2.100) МПа, КТ 0,01 (номер по Госреестру 33079-08);

-    манометр грузопоршневой СРВ5000. Диапазон измерений (2.250) МПа, КТ 0,02 (номер по Госреестру 33079-08);

-    барометр образцовый переносной БОП-1М-3. Диапазон измерений (0,5.280) кПа,

1 разряда (номер по Госреестру 26469-04);

-    вторичный эталон единицы давления для разности давлений «Воздух-1600». Диапазон измерений (0,02.16) кПа, СКО 0,1/1,0 Па.

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в руководствах по эксплуатации на калибраторы давления Ruska серии 7000.

Нормативные документы, устанавливающие требования к калибраторам давления Ruska серии 7000

1    ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

2    ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная

2 2

схема для средств измерений абсолютного давления в диапазоне от 2,7* 10 до 4000 * 10 Па».

Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измерений

При выполнении работ по оценке промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
