Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG, 56432-14

Назначение

Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG (далее - расходомеры) предназначены для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного.

Описание

Принцип работы расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода газа.

В состав расходомеров входят:

-    преобразователь расхода ультразвуковой (далее - УПР), выполненный в виде корпуса круглого или прямоугольного сечения с установленными ультразвуковыми приемопередатчиками и преобразователями температуры и давления;

-    электронный блок (далее - ЭБ), который осуществляет прием - передачу сигналов через ультразвуковые приемо-передатчики, их преобразование, обработку и вычисление расхода газа с последующим формированием цифрового выходного сигнала. ЭБ устанавливается на корпусе УПР или может быть встроен в расходомерный шкаф (далее - шкаф);

-    вычислитель расхода (далее - ВР), или вычислитель Расход-1 (ГР № 43903-10), или корректор объема газа Суперфлоу-23 (ГР № 43509-09), которые обрабатывают входные сигналы по каналам расхода, давления и температуры и вычисляют объем, объемный расход и объем газа, приведенный к стандартным условиям, а также массовый расход и массу газа по стандартизованным алгоритмам с учетом введенных теплофизических параметров измеряемой среды. ВР может быть встроен в ЭБ или вынесен в шкаф.

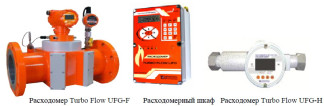

В зависимости от конструкции УПР, вариантов размещения ультразвуковых приемопередатчиков на измерительном трубопроводе и диапазона измерений объемного расхода газа расходомеры имеют модификации Turbo Flow UFG - Н и Turbo Flow UFG - F.

В модификации Turbo Flow UFG - Н в корпус расходомера может быть установлено до двух пар ультразвуковых приемопередатчиков, в модификации Turbo Flow UFG - F - до восьми пар ультразвуковых приемопередатчиков.

В зависимости от состава и выполняемых функций расходомеры имеют исполнения:

Таблица 1

В зависимости от диапазона температуры окружающей и измеряемой среды расходомеры имеют исполнения М и Х.

В расходомерах предусмотрена возможность замены ультразвуковых приемопередатчиков под давлением, в рабочем режиме без вывода его из эксплуатации, автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин, а также возможность измерения расхода газа в прямом и в обратном направлении (реверсивный режим).

Расходомеры обеспечивают выполнение следующих функций:

■    измерение объемного расхода в рабочих условиях и вычисление объема, объемного расхода и объема газа, приведенного к стандартным условиям, а также вычисление массового расхода и массы газов;

■    архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объема, расхода, температуры, давления архивов событий и параметров функционирования;

■    введение и регистрацию значений условно-постоянных величин;

■    защиту от несанкционированного доступа к параметризации и архивам;

■    передачу измеренных данных, параметров настройки и архивной информации;

■    разделение и ограничение напряжения и тока в искробезопасных цепях.

Расходомеры обеспечивают вывод на показывающее устройство следующих парамет-

ров:

текущего значения объемного расхода газа;

текущего значения объемного расхода газа, приведенного к стандартным условиям**;

текущего значения температуры измеряемой среды*;

текущего значения давления измеряемой среды**;

текущего значения скорости потока измеряемой среды;

текущего значения скорости звука;

текущего значения накопленного объема газа, приведенного к стандартным услови-

ям

-    текущих параметров даты и времени;

-    суммарного объема, массы и объема газа, приведенного к стандартным условиям за установленные интервалы времени (часы, сутки, месяц);**

-    суммарного накопленного рабочего объема, массы и объема газа, приведенного к стандартным условиям;**

-    параметров функционирования расходомера.

Примечание:

* - для всех исполнений кроме С0;

** - для всех исполнений кроме СО и С1Т.

1    - пломба свинцовая;

На рисунке 2 приведены схемы пломбирования и обозначение мест для нанесения пломб в целях предотвращения несанкционированной настройки и вмешательства.

2    - места под клеймо способом давления на специальную мастику;

3    - поверительное клеймо в виде наклейки;

4    - отверстие для пломбирования.

Рисунок 2 - Схемы пломбирования расходомеров - счетчиков газа ультразвуковых Turbo Flow UFG

Программное обеспечение

Программное обеспечение (ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение разделено на:

-    метрологически значимую часть;

-    метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

-    программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

-    программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

-    параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

-    компоненты защищенного интерфейса для обмена данными с внешними устройства-

ми.

Идентификационные данные ПО расходомеров приведены в таблице 2. Таблица 2

Недопустимое влияние на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствует. Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Технические характеристики

Основные метрологические и технические характеристики расходомеров приведены в таблице 3.

Таблица 3

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на УПР и шкаф (при наличии) методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки расходомеров приведен в таблице 4.

Таблица 4

Поверка

осуществляется по документу МП 56432-14 «Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Методика поверки», утвержденному ФГУП «ВНИМС» в сентябре 2013 г.

Основные средства поверки:

-    эталонная установка ЭУ-2 из состава государственного первичного эталона ГЭТ 11806, диапазон от 2 до 10000 м3/ч, пределы относительной погрешности ± 0,092 %;

-    эталонная установка ЭУ-3 из состава государственного первичного эталона ГЭТ 11806, диапазон от 0,003 до 16 м3/ч, пределы относительной погрешности ± 0,11 %;

-    частотомер электронно - счетный ACH - 8326, диапазон от 1 Гц до 100 МГц, пределы относительной погрешности ± 3х10" ;

-    цифровой прецизионный барометр DPI 740 «Druck», диапазон от 75 до 115 кПа, пределы относительной погрешности ± 0,02 %;

-    термометр СП-95, диапазон от плюс 10 °С до плюс 35 °С, пределы абсолютной погрешности ± 0,2 °С;

3

-    установка расходомерная СПУ ПГ-2М, диапазон от 12 до 16000 м /ч, пределы относительной погрешности при измерении объема газа ± 0,3 %;

3

-    установка поверочная УПСГ-1600, диапазон от 0,8 до 1600 м /ч, пределы относительной погрешности ± 0,31 %;

3

-    установка поверочная СПУ-5, диапазон от 0,016 до 25 м /ч, пределы относительной погрешности ± 0,35 % при использовании микросопел с пределами допускаемой относительной погрешности ± 0,25 %; ± 0,45 % при использовании микросопел с пределами допускаемой относительной погрешности ± 0,30 %;

-    калибратор давления портативный Метран-517, диапазон от минус 100 кПа до 60 МПа, пределы относительной погрешности от ± 0,02 до ± 0,1 %;

-    эталонный термометр ЭТС-100, диапазон от минус 196 до 0 °С, 3 разряд;

-    эталонный термометр ЭТС-100, диапазон от 0 до плюс 660 °С, 3 разряд.

Сведения о методах измерений

Содержатся в документах:

1.    ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.

2.    МИ 3213-2009 ГСИ. Расход и объем газа. Методика выполнения измерений с помощью ультразвуковых преобразователей расхода.

3. ФР.1.29.2009.06618 Р Газпром 5.6-2009 Расход и количество природного газа. МВИ с помощью ультразвуковых преобразователей расхода при высоких давлениях (до 25 МПа).

Нормативные и технические документы, устанавливающие требования к расходомерам -счетчикам газа ультразвуковым Turbo Flow UFG

1.    ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа.

2.    ТУ 4213-012-70670506-2013 Расходомер - счетчик газа ультразвуковой Turbo Flow UFG. Технические условия.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
