Газоанализаторы Drager X-am 2500, 56436-14

Назначение

Газоанализаторы Drager X-am 2500 предназначены для измерения объемной доли кислорода, вредных газов (сероводород, оксид углерода, диоксид серы, диоксид азота) и довзрывоопасных концентраций горючих газов в воздушных средах.

Описание

Принцип действия газоанализаторов Drager X-am 2500 (далее - газоанализаторы) определяется типом используемого сенсора.

Принцип действия каталитического сенсора - термохимический, основанный на тепловых эффектах протекающих химических реакций. Анализируемый воздух диффундирует через металлокерамическую мембрану в сенсор, в котором горючий газ или пар каталитически сгорает на поверхности детектора с использованием кислорода воздуха. Выделение теплоты сгорания приводит к дополнительному нагреву детектора, и его сопротивление изменяется. Это изменение сопротивления пропорционально парциальному давлению горючего газа или пара. В сенсоре, кроме каталитически активного измерительного элемента, находится неактивный компенсационный элемент. Оба эти элемента являются частями моста Уитстона. Такие внешние факторы, как температура окружающей среды и влажность воздуха, воздействуют на оба элемента в равной степени, поэтому эти влияния на измерительный сигнал полностью компенсируются. По сигналу изменения напряжения моста сенсора определяется концентрация газа в % НКПР или объемная доля в %.

Принцип действия электрохимических сенсоров заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.

Газоанализаторы являются автоматическими портативными приборами непрерывного действия, обеспечивающими контроль содержания в воздухе компонентов, технические и метрологические характеристики которых приведены в таблицах 2 и 3.

Газоанализаторы состоят из корпуса, в котором могут быть установлены четыре сменных сенсоров, микропроцессор и блок питания.

В состав газоанализатора Drager X-am 2500 могут входить: три электрохимических сенсора и один термокаталитический.

Сенсоры имеют следующее назначение:

-    термокаталитические - для измерения довзрывоопасных концентраций горючих газов;

-    электрохимические - для определения содержания кислорода и вредных газов.

Встроенный микропроцессор управляет всем процессом измерений и преобразует

сигналы сенсоров в показания на дисплее. Дисплей прибора на жидких кристаллах одновременно индицирует 4 формулы определяемых компонентов и их содержание в анализируемой газовой пробе.

На лицевой панели газоанализатора расположен матричный дисплей, две кнопки управления: для включения и выключения прибора, для выбора нужного меню и контроля пароля.

Приборы снабжены устройствами сигнализации двух регулируемых порогов срабатывания с выдачей светового, звукового и вибросигналов, а также ИК интерфейсом для обеспечения соединения с персональным компьютером.

Способ подачи анализируемого газа - диффузионный.

Газоанализатор может поставляться с блоком памяти для вывода данных на компьютер с использованием разработанными фирмой специальными программами GasVision и СС-Vision.

Маркировка взрывозащиты: РО ЕхiaI Х/0ExiaIIСТ3 Х или РВ Ех^а1 X/1ExdiaIICT4/T3 Х.

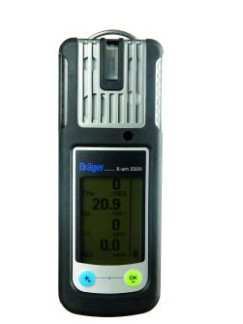

Внешний вид газоанализатора представлен на рисунке 1.

Рисунок 1 - Внешний вид газоанализаторов Drager X-am 2500

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:

-    расчет содержания определяемого компонента по каждому измерительному каналу;

-    отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;

-    передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль внутренних параметров газоанализатора (заряд батареи).

Программное обеспечение идентифицируется путем вывода на экран номера версии. Уровень защиты программного обеспечения соответствует уровню «С» по МИ 3286-2010. Влияние программного обеспечения газоанализаторов учтено при нормировании

метрологических характеристик.

Таблица 1

Технические характеристики

1 Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов Drager X-am 2500 приведены в таблицах 2 и 3.

Таблица 2. Метрологические характеристики газоанализаторов Drager X-am 2500 по каналам с термокаталитическими сенсорами Cat Ex 125 (68 11 050) и Cat Ex 125 PR (68 12 950).

Таблица 3. Метрологические характеристики газоанализаторов Drager X-am 2500 по каналам с электрохимическими сенсорами.

Примечания:

1)    ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88.

1    3

Пересчет значений объемной доли Х в ppm (млн ) в массовую концентрацию С, мг/м , проводят по формуле: С=Х^М/Ут, где С - массовая концентрация компонента, мг/м ; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или

24,06, соответственно, при условиях 20 оС и 101,3 кПа (по ГОСТ 12.1.005-88), дм/моль.

2)    время установления показаний.

3)    К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК)._

2    Время установления показаний для термокаталитических сенсоров, не более: 30 с.

3    Время срабатывания сигнализации для термокаталитических сенсоров, с, не более: 15

4    Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности: 0,5.

5    Предел допускаемого изменения выходного сигнала (показаний) при непрерывной работе, в долях от предела допускаемой основной погрешности:

для электрохимических сенсоров    за 1 месяц    0,8;

для термокаталитических сенсоров    за 1 месяц    0,2.

6 Пределы допускаемой дополнительной погрешности от влияния изменения температуры и влажности окружающей среды и атмосферного давления приведены в таблице 4.

Таблица 4.

7    Пределы допускаемой дополнительной погрешности от изменения скорости потока анализируемой пробы в пределах от 0 до 6 м/с, в долях от пределов допускаемой основной погрешности: ± 0,6.

8    Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (для электрохимических сенсоров), перечень которых указан в Руководстве по эксплуатации на сенсоры, и содержание которых не более санитарных норм по ГОСТ 12.1.005, в долях от пределов допускаемой основной погрешности: 1,5.

9    Время работы газоанализаторов без подзарядки аккумуляторного блока питания (№МН) или с блоком питания на щелочных батареях (с напряжением 6 В), не менее 12 ч (при нормальных условиях).

10    Габаритные размеры, мм, не более:

длина - 130, ширина - 48, высота - 44.

11    Масса газоанализатора, не более, кг: 0,25.

12    Срок службы газоанализаторов (исключая сенсоры): не менее 8 лет.

Срок службы сенсоров от 12 до 36 месяцев.

13    Средняя наработка на отказ, не менее: 6000 ч (при доверительной вероятности Р=0,95).

14    Количество циклов при работе с одним аккумулятором, не менее: 400.

15    Условия эксплуатации:

для термокаталитических сенсоров

•    температура окружающей среды: от минус 20 оС до 40 оС;

•    атмосферное давление от 700 до 1300 гПа;

•    относительная влажность от 30 до 90 %;

для электрохимических сенсоров:

•    температура окружающей среды: XX S H2S ЬС 68 11 525, XXS О2 68 10 881, XXS CO 68 10 882, XXS CO/H2S 68 11 410 - от минус 40 оС до 50 оС; XХS SО2 68 10 885, XХS №32 68 10 884 - от минус 30 оС до 50 оС;

•    атмосферное давление от 700 до 1300 гПа;

•    относительная влажность от 10 до 90 %;

•    температура окружающей среды для газоанализаторов с аккумуляторным блоком питания NiMH (GP 180AAHC2) и с блоком питания на щелочных батареях (Panasonic LR6 Powerline): от минус 20 оС до 40 оС;

•    температура окружающей среды для газоанализаторов с аккумуляторным блоком питания №МН (Varta 40062, Varta 41062): от минус 20 оС до 40 оС;

•    температура окружающей среды для газоанализаторов с аккумуляторным блоком питания №МН (HBT 0000, HBT 0100) и с блоком питания на щелочных батареях (Duracell Procell MN 15002): от минус 20 оС до 50 °C;

•    содержание не измеряемых компонентов не должно превышать санитарные нормы согласно ГОСТ 12.1.005.

16 Количество регулируемых порогов срабатывания сигнализации: 2.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплектность средств измерений

Комплектность поставки газоанализаторов Drager X-am 2500 представлена в таблице 5. Таблица 5.

Поверка

осуществляется по документу МП 242-1604-2013 «Газоанализаторы Drager X-am 2500. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «18» октября 2013 г. Основные средства поверки:

-    генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре СИ РФ) в комплекте со стандартными образцами состава - газовыми смесями: H2S/N2, СО/N^ NO2/N2, SO2/N2, C3H5 в баллонах под давлением по ТУ 6-16-2956-92;

-    стандартные образцы состава - газовые смеси: 02/N2, СН4/воздух (азот), С2Н6/воздух, С3Н8/воздух, С4Н10/воздух, С5Н12/воздух, С6Н14/воздух, Н2/воздух, NH3/ воздух, ьСфН^воздух, С5Н10/воздух, С6Н6/воздух по ТУ 6-16-2956-92;

-    рабочий эталон 1-го разрядка - комплекс ГГП-1 ШДЕК.418313.500 РЭ (№ 48775-11 в Госреестре СИ РФ), для приготовления ГС предельных и ароматических углеводородов, спиртов, нефтепродуктов в воздухе (азоте);

-    рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В ( № 50724-12 в Госреестре СИ РФ) для приготовления ГС предельных углеводородов ряда С5 - С8, ароматических углеводородов, спиртов, кетонов, нефтепродуктов в воздухе (азоте);

-    поверочный нулевой газ - воздух по ТУ 6-21-5-85, азот газообразный по ГОСТ 9293-74 в баллонах под давлением.

Допускается применять другие средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик с требуемой точностью.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы Drager X-am 2500. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам Drager X-am 2500

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.

4    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

5    ГОСТ Р 52350.29-1-2008 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

6    ГОСТ Р 51330.19-99 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.

7    Техническая документация фирмы-изготовителя на газоанализаторы Drager X-am 2500.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда, осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.

Заявитель

ООО «Дрегер», г. Москва
