Газоанализаторы Drager X-am 5100, 56437-14

Назначение

Газоанализаторы Drager X-am 5100 предназначены для измерения объемной доли хлористого водорода, фтористого водорода, гидразина и 1,1 - диметилгидразина.

Описание

Принцип действия газоанализаторов Drager X-am 5100 (далее — газоанализаторы) -электрохимический и заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.

Газоанализаторы являются автоматическими портативными приборами непрерывного действия, обеспечивающими контроль содержания в воздухе компонентов, технические и метрологические характеристики которых приведены в таблице 2.

Газоанализаторы состоят из корпуса, в котором может быть установлен один сменный сенсор, микропроцессор и блок питания.

Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее. Дисплей прибора на жидких кристаллах одновременно индицирует формулу определяемого компонента и его содержание в анализируемой газовой пробе.

На лицевой панели газоанализатора расположен матричный дисплей, две кнопки управления: для включения и выключения прибора, для выбора нужного меню и контроля пароля.

Приборы снабжены устройствами сигнализации двух регулируемых порогов срабатывания с выдачей светового, звукового и вибросигналов, а также ИК интерфейсом для обеспечения соединения с персональным компьютером.

Способ подачи анализируемого газа - диффузионный.

Газоанализатор может поставляться с блоком памяти для вывода данных на компьютер с использованием разработанными фирмой специальными программами GasVision и СС-Vision.

Маркировка взрывозащиты: PO Ex ia I X/0 Ex ia II C T4(T3) X

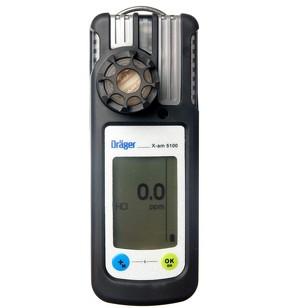

Внешний вид газоанализатора представлен на рисунке 1.

Рисунок 1 - Внешний вид газоанализаторов Drager X-am 5100

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:

-    расчет содержания определяемого компонента по каждому измерительному каналу;

-    отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;

-    передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль внутренних параметров газоанализатора (заряд батареи).

Программное обеспечение идентифицируется путем вывода на экран номера версии. Уровень защиты программного обеспечения соответствует уровню «С» по МИ 3286-2010. Влияние программного обеспечения газоанализаторов учтено при нормировании

метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Технические характеристики

1 Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов Drager X-am 5100 приведены в таблице 2.

Таблица 2.

Примечания:

* ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88.

1    3

Пересчет значений объемной доли Х в ppm (млн ) в массовую концентрацию С, мг/м , проводят по формуле: С=Х-М/Ут, где С - массовая концентрация компонента, мг/м ; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или

24,06, соответственно, при условиях 20 оС и 101,3 кПа (по ГОСТ 12.1.005-88), дм3/моль.

** К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях.

2    Номинальная цена единицы наименьшего разряда дисплея, млн-1 (ррт): для сенсора XS ЕС HF/HCl    0,1

для сенсора XS ЕС/Hydrazin    0,01

3    Время установления показаний, T0,9, с:

для сенсора XS ЕС HF/HCl    60

для сенсора XS ЕС/Hydrazin    180

4    Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности: 0,5.

5    Предел допускаемого изменения выходного сигнала (показаний) при непрерывной работе, в долях от предела допускаемой основной погрешности: за 1 месяц    0,8.

6    Пределы допускаемой дополнительной погрешности от влияния изменения температуры

и влажности окружающей среды и атмосферного давления приведены в таблице 3. Таблица 3.

7    Пределы допускаемой дополнительной погрешности от изменения скорости потока анализируемой пробы в пределах от 0 до 6 м/с, в долях от пределов допускаемой основной погрешности: ± 0,6.

8    Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (для электрохимических сенсоров), перечень

которых указан в Руководстве по эксплуатации на сенсоры, и содержание которых не более санитарных норм по ГОСТ 12.1.005, в долях от пределов допускаемой основной погрешности: 1,5.

9    Время работы газоанализаторов без подзарядки аккумуляторного блока питания (NiMH) или с блоком питания на щелочных батареях (с напряжением 6 В), не менее 12 ч (при нормальных условиях).

10    Габаритные размеры, мм, не более: длина - 130, ширина - 48, высота - 44.

11    Масса газоанализатора, не более, кг: 0,25.

12    Срок службы газоанализаторов (исключая сенсоры): не менее 8 лет.

Срок службы сенсоров от 12 до 36 месяцев.

13    Средняя наработка на отказ, не менее: 6000 ч (при доверительной вероятности Р=0,95).

14    Количество циклов при работе с одним аккумулятором, не менее: 400.

15    Условия эксплуатации:

для сенсора XS ЕС HF/HCl 68 09 140

•    температура окружающей среды: от минус 20 оС до 40 оС;

•    атмосферное давление от 700 до 1300 гПа;

•    относительная влажность от 30 до 90 %; для сенсора XS ЕС/Hydrazin 68 09 190:

•    температура окружающей среды: от минус 20 оС до 50 оС;

•    атмосферное давление от 700 до 1300 гПа;

•    относительная влажность от 15 до 95 %; температура окружающей среды для газоанализаторов с аккумуляторным блоком питания NiMH (GP 180AAHC2) и с блоком питания на щелочных батареях (Panasonic LR6 Powerline): от минус 20 оС до 40 оС;

•    температура окружающей среды для газоанализаторов с аккумуляторным блоком питания №МН (Varta 40062, Varta 41062): от минус 20 оС до 40 оС;

•    температура окружающей среды для газоанализаторов с аккумуляторным блоком питания №МН (HBT 0000, HBT 0100) и с блоком питания на щелочных батареях (Duracell Procell MN 15002): от минус 20 оС до 50° C;

•    содержание неизмеряемых компонентов не должно превышать санитарные нормы согласно ГОСТ 12.1.005.

16    Количество регулируемых порогов срабатывания сигнализации: 2.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплектность средств измерений

Комплектность поставки газоанализаторов Drager X-am 5100 представлена в таблице 4. Таблица 4.

Поверка

осуществляется по документу МП 242-1605-2013 «Газоанализаторы Drager X-am 5100. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «18» октября 2013 г. Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К по ШДЕК.418319.009 ТУ ( № 45189-10 в Госреестре СИ РФ) в комплекте с источниками микропотоков ИМ газов и паров HCl, HF по ИБЯЛ.418319.013 ТУ или по ШДЕК 418319.008 ТУ (№ 15075-08 в Госреестре РФ), ИМ-РТ паров НДМГ по ШДЕК 418319.007 ТУ (№2 46915-11 в Госреестре РФ);

-    поверочный нулевой газ - воздух по ТУ 6-21-5-85, азот газообразный по ГОСТ 9293-74 в баллонах под давлением.

Допускается применять другие средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик с требуемой точностью.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы Drager X-am 5100. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам Drager X-am 5100

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

4    Техническая документация фирмы-изготовителя на газоанализаторы Drager X-am 5100.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда, осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.

Заявитель

ООО «Дрегер», г. Москва
