Резервуары стальные вертикальные цилиндрические РВСС-3000, 56438-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Резервуары стальные вертикальные цилиндрические РВСС-3000 Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВСС-3000 (далее резервуары) являются мерой вместимости и предназначены для измерений объёма нефти и её хранения.

Описание

Определение объёма нефти в резервуаре проводится путем измерений уровня её наполнения и сопоставления измеренного значения с данными градуировочной таблицы на резервуары.

Резервуары представляют собой закрытые сосуды в форме вертикально стоящих цилиндров с плоским днищем, конической крышей, горловинами и люками. Резервуары оснащены стационарными уровнемерами волновыми радарными Rosemount 5300. Стенки и крыша резервуаров изолированы минеральной ватой с металлическим верхним покровным слоем.

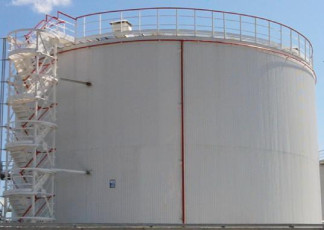

Резервуары по принципу действия являются закрытыми, по расположению -наземными. Внешний вид резервуаров приведён на рисунке 1.

Резервуары расположены в резервуарном парке посёлка Семилужки Томской области.

Технические характеристики

Метрологические и технические характеристики резервуаров приведены в таблице 1.

Знак утверждения типа

наносится в виде наклейки на титульный лист паспорта.

Комплектность

Комплектность резервуаров приведена в таблице 2.

Таблица 2

Поверка

осуществляется согласно документу МП 200-13 «ГСИ. Резервуары вертикальные стальные цилиндрические РВСС-3000. Методика поверки», утвержденному ФБУ «Томский ЦСМ» в сентябре 2013 г.

Основные средства поверки:

-    тахеометр электронный Leica TS15: диапазон измерений углов от 0 до 360°, допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний L от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ± (1 + 1,5 10-6- L) мм;

-    толщиномер ультразвуковой УТ-93П: диапазон измерений от 0,6 до 100 мм, пределы допускаемой абсолютной погрешности при измерении толщины ± 0,1 мм;

-    штангенциркуль ШЦЦ: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ± 0,04 мм;

-    рулетка измерительная металлическая Р20У2Г: диапазон измерений от 0 до 20 м, класс точности 2;

- рулетка измерительная металлическая Р20У3К: диапазон измерений от 0 до 20 м, класс точности 3.

Сведения о методах измерений

Метод измерений приведён в документе ФР.1.29.2010.07052 «ГСИ. Масса нефти. Методика измерений в вертикальных стальных резервуарах по резервной схеме учета на МНПЗ ООО «Томскнефтепереработка» (с изменением 1).

Нормативные и технические документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСС-3000

1    ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия.

2    Техническая документация ООО «Томскнефтепереработка».

Рекомендации к применению

Выполнение государственных учетных операций.
