Анализаторы промышленные многопараметрические с контроллерами IQ (анализаторы) D IQ/S 182 и M IQ (контроллеры), 56439-14

Назначение

Анализаторы промышленные многопараметрические IQ с контроллерами D IQ/S 182 и M IQ (далее - анализаторы) предназначены для измерений состава и свойств природных, питьевых, промышленных и сточных вод: рН, ОВП (окислительно-восстановительного потенциала), мутности (массовой концентрации взвешенных частиц), химического потребления кислорода (ХПК), биохимического потребления кислорода (БПК), массовой концентрации: растворенного кислорода, нитритного и нитратного азота, аммонийного азота, фосфора ортофосфатного, общего органического углерода, остаточного активного хлора, удельной электрической проводимости, температуры жидкости.

Описание

Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков, в зависимости от значения измеряемых показателей.

Анализаторы состоят из блока регистрации и управления (контроллер), подключаемых к ним измерительных блоков проточного, погружного или вставного исполнений со сменными сенсорами, а также вспомогательных модулей.

Анализаторы позволяют сочетать контроллеры, измерительные блоки и вспомогательные блоки в различных комбинациях для измерения соответствующих параметров.

Контроллеры выпускаются двух модификаций D IQ/S 182 и M IQ, на основе которых существуют различные модели:

•    Контроллер D IQ/S 182 Модели:

D IQ/S 182 - 2 токовых выхода, 3 реле один датчик

D IQ/S 182 XT - 4 токовых выхода, 5 реле, до двух датчиков

D IQ/S 182-PR - карта ProfiBus-DP, 3 реле, до двух датчиков

D IQ/S 182-MOD - карта MODBUS RTU/RS 485, 3 реле, до двух датчиков

D IQ/S 182 XT-4 - 5 токовых выходов, 6 реле, до 4 датчиков

D IQ/S 182 XT-4-PR карта ProfiBus-DP, 3 реле, до 4 датчиков

D IQ/S 182 XT-4-MOD карта MODBUS RTU/RS 485, 3 реле, до 4 датчиков

•    Контроллер M IQ Модели:

MIQ/TC 2020 XT терминал/контроллер с дисплеем

MIQ/MC2 2020 XT контроллер без дисплея для использования с MIQ/TC 2020 Измерительные блоки и датчики:

•    Датчик SensoLyt 700 IQ (SW) предназначен для измерения температуры и установки сенсоров Sensolyt SEA, SEA-HP, ECA и DWA для измерения рН и сенсора Sensolyt PtA для измерения ОВП.

•    Датчик FDO 70X IQ (SW), TriOxmatic 70X IQ предназначен для измерения массовой концентрации растворенного кислорода и температуры.

•    Датчик Tetracon 700 IQ (SW) предназначен для измерения удельной электрической проводимости и температуры.

•    Датчик AmmoLyt Plus 700 IQ предназначен для измерения массовой концентрации аммонийного азота и температуры.

•    Датчик NitraLytPlus 700 IQ предназначен для измерения массовой концентрации нитратного азота и температуры.

•    Датчик VARiON 70X IQ предназначен для измерения массовой концентрации аммонийного и/или нитратного азота и температуры.

•    Датчик ViSolid 700 IQ (SW) и VisoTurb 700 IQ (SW) предназначен для измерения мутности и массовой концентрации твердых взвешенных частиц.

•    Датчик NitraVis 70Х IQ (TS) предназначен для измерения массовой концентрации нитратного азота и общего содержания твердых взвешенных частиц.

•    Датчик NiCaVis 70X IQ (NI) предназначен для измерения массовой концентрации нитраного и нитритного азота, химического потребления кислорода (ХПК), массовой концентрации общего органического углерода (ООУ) или биохимического потребления кислорода (БПК) в зависимости от настроек.

•    Датчик CarboVis 70X IQ (TS) предназначен для измерения химического потребления кислорода (ХПК) или массовой концентрации общего органического углерода (ООУ) или биохимического потребления кислорода (БПК) и общего содержания твердых взвешенных частиц в зависимости от настроек.

•    Датчик IFL 70X IQ предназначен для измерения уровня залегания осадка.

•    Измерительный блок P 700 IQ предназначен для измерения массовой концентрации ортофосфатного фосфора с фильтрационным модулем FM

•    Измерительный блок Turb 2000 и его модификации 2020, 2100 и 2120 предназначены для измерения мутности

•    Измерительный блок Chlorine 3000 предназначен для измерения массовой концентрации общего или свободного остаточного хлора

Примечание: обозначение SWсоответствует коррозионно-стойкому исполнению.

0

о

г г г г

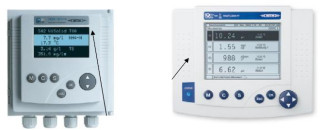

Контроллер D IQ 182 Места нанесения знака поверки

Программное обеспечение

Анализаторы оснащены программным обеспечением, позволяющим осуществлять контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.

Программное обеспечение анализатора заложено в микропроцессоре и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и

преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на переднюю панель корпуса анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки анализаторов IQ входят:

-    контроллеры (в соответствии с заказом)

•    Контроллер DIQ/S 182 позволяет подключить 4 датчика.

•    Контроллер MIQ/TC 2020 позволяет подключить 20 датчиков.

-    измерительные датчики (в соответствии с заказом);

-    модули (в соответствии с заказом)

-    соединительные кабели

•    Кабели для подключения pH, ОВП и других комбинированных электродов: AS/DIN, AS/DIN-3, AS/BNC, AS S/D1, AS S/D3, AS S/B1, AS S/B3

•    Кабели для соединения датчика с контроллером различной длины: SACIQ-1,5, SACIQ-7,0, SACIQ-15,0, SACIQ-20,0 SW, SACIQ-50,0 SW, SACIQ-100,0 SW, SACIQ-SO, SACIQ-SO SW, SACIQ-25,0 SW, SACIQ-75,0 SW, SNCIQ

-    Дополнительные модули:

•    Система фильтрации PurCon предназначена для удаления взвешенных частиц из потока пробы перед ее подачей на измерительные датчики.

•    Модуль MIQ/R6 оснащен шестью релейными выходами, к которым возможно произвести подключение датчиков. Подключенные релейные выходы используются для контроля и управления датчиками или для вывода результатов измерений.

•    Вентильные модули MIQ/CHV PLUS и DIQ/CHV обеспечивают работу переключаемого клапана для подачи сжатого воздуха на чистящие головки CH датчиков IQ.

•    Модуль Cleaning Air Box предназначен для подачи на сжатого воздуха на чистящие головки датчиков

•    Модуль MIQ/JBR предназначен для усиления сигнала и устанавливается, если суммарная длина кабелей превышает 1000 м. Для усиления сигнала данный модуль делит IQ на два диапазона дальности распространения сигналов. В системе IQ можно установить до двух модулей усиления сигнала. Это обеспечивает работу анализатора при суммарной длине кабелей до 3000 м.

•    Модули - разветвители MIQ/JB и DIQ/JB предназначены для разветвления системы (объединение нескольких анализаторов в системе), увеличения количества подключаемых датчиков.

•    Модуль - разветвитель MIQ/Blue PS предназначен для беспроводной связи участков системы на расстоянии до 100м.

•    Модули питания MIQ/PS и MIQ/24V обеспечивают рабочее напряжение для системы IQ SENSOR NET. Возможна установка до трех модулей питания. Число модулей питания зависит от числа датчиков в системе и их энергоемкости, а также потерь в кабелях системы IQ SENSOR NET.

•    Модуль MIQ/2-MOD расширяет архитектуру системной связи за счет интерфейса Modbus, через который можно получить данные датчика через протокол Modbus RTU и подключить анализатор к персональному компьютеру для передачи данных.

•    Модуль MIQ/2-PR расширяет архитектуру системной связи за счет интерфейса для подключения к ведущему устройству PROFIBUS (например, к персональному компьютеру).

•    Модуль MIQ/MC2 (-PR/-MOD) служит для резервирования работы основного контроллера MIQ/TC 2020.

-    запасные части и принадлежности по запросу;

-    Эксплуатационная документация:

-    руководства по эксплуатации включающие:

-    руководство по монтажу и эксплуатации анализатора;

-    руководства по монтажу и эксплуатации измерительных датчиков;

-    иллюстрированные руководства по установке и эксплуатации модулей;

-    инструкции по настройке интерфейсов анализаторов;

-    методика поверки МП 101-241-2013.

Поверка

осуществляется по документу МП 101-241-2013 «ГСИ. Анализаторы промышленные многопараметрические IQ с контроллерами D IQ/S 182 и M IQ. Методика поверки», утвержденному ФГУП «УНИИМ» 28 октября 2013 г.

Эталонные средства измерений, используемые при поверке:

- государственный вторичный эталон единиц массовой доли и массовой (молярной) концентрации компонентов в твердых и жидких веществах и материалах на основе объемного титриметрического метода анализа ГВЭТ 176-1-2010 (диапазон измерений массовой доли компонентов в твердых и жидких веществах и материалах от

0,05 % до 100 %, относительное среднее квадратическое отклонение результата измерений S0 от 0,02 % до 0,4 % в зависимости от диапазона измерений, неисключенная относительная систематическая погрешность 90 от 0,34 % до 0,61 % в зависимости от диапазона измерений);

-    буферные растворы 2-го разряда по ГОСТ 8.135-2004, воспроизводящие следующие значения рН: 1,65; 4,01; 12,65. Абсолютная погрешность ± 0,01;

-    стандартные образцы удельной электрической проводимости ГСО 7374-97 -ГСО 7378-97 (удельная электрическая проводимость 112 мСм/см, 12,9 мСм/см,

1,41 мСм/см 0,29 мСм/см, 0,047 мСм/см; относительная погрешность аттестованного значения ± 0,25 % при Р=0,95);

-    стандартный образец мутности (формазиновая суспензия) ГСО 7271-96 (мутность по формазиновой шкале 4000 ЕМФ, относительная погрешность аттестованного значения ± 2,0 %);

-    стандартный образец состава нитрат ионов (ион NO3-) ГСО 7863-2000 (массовая концентрация 1,0 г/дм ; относительная погрешность аттестованного значения ± 1,0 %);

-    стандартный образец состава нитрит ионов (ион NO2- ) ГСО 7862-2000 (массовая концентрация 1,0 г/дм ; относительная погрешность аттестованного значения ± 1,0 %);

-    стандартный образец состава ионов аммония (ион NH+) ГСО 7864-2000

(массовая концентрация 1,0 г/дм ; относительная погрешность аттестованного значения ± 1,0 %);

-    стандартный образец химического потребления кислорода (ХПК) ГСО 7425-97 (массовая концентрация 10000 мг/дм3, относительная погрешность аттестованного значения ± 1,5 %);

-    стандартный образец фосфат иона ГСО 7020-93 (массовая концентрация 0,1 г/дм , относительная погрешность аттестованного значения 1,0 %);

-    стандартный образец состава газовой смеси O2-N2 ПГС 3713-87 (объемная доля кислорода в смеси 0,19 %, абсолютная погрешность аттестованного значения ±0,006 %);

-    стандартный образец состава газовой смеси O2-N2 ПГС 3723-87 (молярная доля кислорода в смеси от 3,000 % до 5,000 %, относительная погрешность аттестованного значения ± (-0,1X+0,8) %, где Х - молярная доля кислорода);

-    стандартный образец состава газовой смеси O2-N2 ПГС 3729-87 (молярная доля кислорода в смеси от 10 % до 94 %, относительная погрешность аттестованного значения ± (-0,003 X+0,32) %, где Х - молярная доля кислорода);

-    калий фталевокислый кислый квалификации «хч» по ТУ 6-09-0934-81;

-    хлорамин-Т квалификации «ч.д.а.» (массовая доля основного вещества 99 %, массовая доля активного хлора 12,60 %);

-    гигрометр Rotronic модификации «HydroLog» (диапазон измерений относительной влажности от 0 до 100 %, абсолютная погрешность ±1%, диапазон измерений температуры от минус 40 до 85 оС, абсолютная погрешность ±0,2 оС);

-    весы лабораторные I (специального) класса точности по ГОСТ Р 53228-2008.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, распространяющиеся на анализаторы промышленные многопараметрические IQ с контроллерами D IQ/S 182 и M IQ

ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений рН ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей

ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия Техническая документация изготовителя «WTW Wissenschaftlich-Technische Werkstatten» (Германия).

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды,

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
