| Номер в госреестре | 56454-14 |
| Наименование СИ | Расходомеры ультразвуковые |
| Обозначение типа СИ | OPTISONIC 6300 |
| Изготовитель | "KROHNE Altometer B.V.", Нидерланды |
| Год регистрации | 2014 |
| Срок свидетельства | 09.11.2029 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры ультразвуковые OPTISONIC 6300 предназначены для измерения расхода жидкостей.
Принцип действия расходомеров ультразвуковых OPTISONIC 6300 основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока жидкости и против него. Далее рассчитываются объёмный расход, массовый расход, скорость потока, направление потока.
Расходомеры ультразвуковые OPTISONIC 6300 состоят из двух частей: первичного преобразователя OPTISONIC 6000 и конвертера сигналов UFC 300.
Первичный преобразователь OPTISONIC 6000 выполнен в виде разборного блока, состоящего из следующих частей: металлической направляющей с датчиками, двух узлов крепления к трубе (при помощи металлической ленты), накладной крышки.
Первичные преобразователи изготавливаются трёх видов: малые, средние, большие. Используемый тип зависит от диаметра трубы и химического состава измеряемой жидкости. Малый и средний тип отличаются друг от друга габаритными размерами, а большой первичный преобразователь состоит из двух малых первичных преобразователей.
Конвертер сигналов обрабатывает полученные данные и отображает измерительную информацию на жидкокристаллическом дисплее, преобразует её в виде нормированных сигналов (на аналоговых и/или цифровых выходах), а также предназначен для питания первичного преобразователя расхода.
Расходомеры ультразвуковые OPTISONIC 6300 могут оснащаться аналоговым выходом (0 - 20) мА, частотным (импульсным) выходом (0 - 10000) Гц, дискретным выходом, дискретным входом, аналоговым входом, интерфейсами Modbus RTU, HART и Fieldbus.
а) б) в)

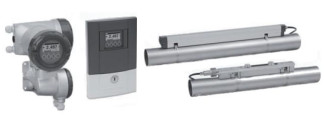

Рисунок 1 - Расходомеры ультразвуковые OPTISONIC 6300: а) конвертер сигналов UFC 300 F, б) конвертер сигналов UFC 300 W, в) первичные преобразователи OPTISONIC 6000.
Рисунок 2 - Конвертер сигналов UFC 300 Р.
Конвертеры сигналов выпускаются в следующих исполнениях:
- F - разнесённое исполнение. Конвертер сигналов изготовлен в корпусе полевого исполнения и соединён с первичным преобразователем сигнальным кабелем.
- W - разнесённое исполнение. Конвертер сигналов изготовлен в корпусе для настенного монтажа и соединён с первичным преобразователем сигнальным кабелем.
- P - переносное исполнение. Конвертер сигналов изготовлен в корпусе переносного исполнения из полиамида РА 12 и соединен с первичным преобразователем сигнальным.
Пломбировка расходомеров ультразвуковых OPTISONIC 6300 не предусмотрена.
Внутреннее ПО конвертера сигналов UFC 300 выполняет функции обработки измерительной информации, отображения информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых и/или частотноимпульсных).
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО UFC 300 F, W | ER 3.4.Х | 3.4.ХХ | 0хDC27 | CRC16 |
| ПО UFC 300 P | ER 1.1.Х | 1.1.ХХ | 0хFA4B | CRC16 |
Таблица 2
| Наименование параметра | Значение |
| Диапазон измерений скорости потока, V, м/с | от 0,1 до 20 |
| Условный диаметр, Ду, мм | от 15 до 4000 |
| Толщина стенки трубы, мм, не более | 200 |
| Температура измеряемой среды, °С | от минус 40 до плюс 200 |
| Пределы допускаемой относительной погрешности измерений объёмного расхода жидкости при скорости потока V>0,5 м/с и Ду >50 мм, % | ±1 |
| Пределы допускаемой относительной погрешности измерений объёмного расхода при скорости потока V<0,5 м/с и Ду<50 мм, % | ±3 |
| Допустимое содержание твёрдых частиц, % от объёма, не более | 5 |
| Допустимое содержание газа, % от объёма, не более | 2 |
| Минимальная длина прямого участка трубопровода, Ду, не менее: - до расходомера - после расходомера | 10 5 |
| Напряжение питания переменного тока частотой 50/60 Гц, В: - стандартно - опционально (постоянный/переменный ток) - конвертор сигналов UFC 300 P | от 100 до 230 24 встроенный аккумулятор |
| Потребляемая мощность, Вт, не более | 12 |
| Габаритные размеры (ДхШ*В), мм, не более: - конвертер сигналов UFC 300 F, W - конвертер сигналов UFC 300 P - первичный преобразователь OPTISONIC 6000 | 202x299x277 247x168x66 826,3x71x63 |
| Масса составных частей расходомера, кг, не более: - конвертер сигналов UFC 300 F, W - конвертер сигналов UFC 300 P - первичный преобразователь OPTISONIC 6000 | 5,7 1,6 3,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от минус 40 до плюс 70 до 95 от 84,0 до 106,7 |
наносится на корпус конвертера сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество |
| Расходомер | 1 шт. |
| Методика поверки | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
Сведения о методиках (методах) измерений отсутствуют.
осуществляется по документу МП РТ 1975-2013 «ГСИ. Расходомеры ультразвуковые OPTISONIC 6300. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 20 ноября 2013 г.
При поверке применяются следующие средства измерений:
- установка поверочная с диапазоном расходов от 0,1 до 200 м /ч, ПГ ±0,25 %.
Лист № 4 Всего листов 4
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым OPTISONIC 6300
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объёма жидкости».
Техническая документация фирмы «KROHNE Altometer B.V.», Нидерланды.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление торговли и товарообменных операций; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
