| Номер в госреестре | 56456-14 |
| Наименование СИ | Устройства измерительно-управляющие |
| Обозначение типа СИ | СИ-REx670 |
| Изготовитель | "ABB AB, Grid Automation Products", Швеция; Фирма "ABB AB, Substation Automation Products", Швеция (срок свидетельства: 12.02.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 17.01.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерительно-управляющие серии СИ-ЯЕх670 (в дальнейшем - устройства СИ-ЯЕх670) предназначены для измерения и контроля, обработки и регистрации фазных, линейных напряжений и силы переменного тока в трехфазных цепях, частоты, активной, реактивной и полной мощности, коэффициента мощности, активной и реактивной электроэнергии, сигналов силы постоянного тока от датчиков физических величин, реализации алгоритмов защиты и управления, локальной противоаварийной автоматики, а также передачи данных как в пределах контролируемого объекта, так и в системы более высокого уровня.
Устройства СИ-ЯЕх670 применяются в составе электрических систем и установок, в аппаратуре технической диагностики для выполнения функций защиты, управления, локальной противоаварийной автоматики объектов электроэнергетики.
Устройства СИ-ЯЕх670 являются проектно-компонуемыми и программно-конфигурируемыми изделиями, содержат обширную библиотеку программных функциональных модулей для обеспечения измерительных функций, а также функций защиты, автоматики, локального противоаварийного управления.
Принцип действия приборов основан на одновременном измерении мгновенных значений токов и напряжений с частотой дискретизации 5,0 кГц в каждой из фаз сети. Для адаптации входных токовых сигналов к уровню напряжения работы АЦП используются шунты. Для расширения динамического диапазона измерений токов для каждого токового входа используются два шунта с отдельными аналого-цифровыми каналами. Это позволяет достичь 20-битового диапазона преобразования для 16-битового аналого-цифрового преобразователя. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются значения искомых параметров.
Результаты измерений индицируются на дисплее устройства, а также могут быть получены дистанционно на станционных мониторах по различным протоколам с помощью инструментального ПО.
Устройства СИ-ЯЕх670 поддерживают различные протоколы обмена данными: МЭК-61850-8-1, МЭК-60870-5-103, DNP-3, LON, SPA, 1ЕЕЕ C37.94. Может быть реализована временная синхронизация с функцией ведения времени устройств СИ-ЯЕх670 от внешнего источника с погрешностью не хуже 1 мс, без внешней синхронизации - с погрешностью не хуже 2,1 мс/мин. Имеется возможность записи переходных процессов, аналоговых и дискретных сигналов с использованием функции встроенного осциллографа.
Устройства серии СИ-ЯЕх670 выполнены на единой аппаратной платформе и обладают одними и теми же алгоритмами измерения входных величин. Серия СИ-ЯЕх670 включает следующие типов устройств, различающиеся набором функций защит и автоматики: СИ-REL670, СИ-ЯЕБ670, СИ-ЯЕТ670, СИ-RED670, СИ-ЯЕС670, СИ-ЯЕ0670.

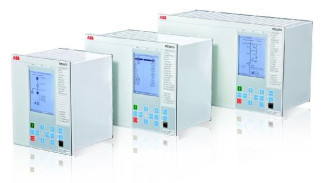

На рисунке 1 приведено фото общего вида устройств серии СИ-REx670.
(ПО) устройств СИ-КБх670 состоит из инструментального (внешнего) и внутреннего.
Внутреннее ПО хранится во внутренней энергонезависимой памяти и выполняется под управлением встроенной ОС реального времени устройства СИ-КЕх670. Метрологически значимое внутреннее ПО входит в базовый набор внутренних функций каждого типа устройств СИ-ЯБх670. Метрологические характеристики устройств СИ-КБх670 определены с учетом внутреннего ПО. Параметрирование метрологических функций может быть выполнено посредством внутреннего ПО - с помощью клавиатуры и экрана устройства СИ-КБх670.
Инструментальное ПО устанавливается на ПК и используется для настройки и эксплуатации устройств СИ-КБх670. Инструментальное ПО состоит из программы PCM600 и программных драйверов для связи ПК с конкретными типами устройствами СИ-КБх670. Версии программы PCM600 совместимы между собой по принципу «сверху-вниз».
ПО для установки на ПК последней версии программы PCM600 доступно для загрузки по Internet с сайта библиотеки программного обеспечения.
Идентификационные данные ПО устройств СИ-КБх670 приведены в таблице 1.
| Наименование | Идентификационное наименование ПО | Номер версии ПО (идентификационный номер программного обеспечения) | Цифровой иден-тифика-тор ПО | Алгоритм вычисления цифрового идентификатора |
| Инструментальное ПО | РСМ600 | 2.5 и выше | По номеру версии | Не используется |
| Внутреннее ПО СИ-REL670 | REL670 | ProductDef 1.2.3.x и выше | ||
| Внутреннее ПО СИ-REB670 | REB670 | ProductDef 1.2.3.x и выше | ||
| Внутреннее ПО СИ -RET670 | RET670 | ProductDef 1.2.3.x и выше | ||
| Внутреннее ПО СИ -RED670 | RED670 | ProductDef 1.2.3.x и выше | ||
| Внутреннее ПО СИ-REC670 | REC670 | ProductDef 1.2.3.x и выше | ||
| Внутреннее ПО СИ-REG670 | REG670 | ProductDef 1.2.3.x и выше |
Примечание. Номер версии внутреннего ПО указан в меню экрана «Диагностика/Состояние устройства (ГЕВ)/Идентификаторы изделия» устройства СИ-REx670.
Защищённость устройств QH-REx670 и их ПО от несанкционированного доступа обеспечивается:
• средствами физической защиты:
- ограничение доступа в помещение с устройствам QH-REx670;
- установкой устройства СИ-REx670 в шкафном исполнении с ограничением доступа запорным механизмом шкафа;
- запретом изменения параметров настроек от клавиатуры устройства СИ-REx670 и/или внешнего ПО с помощью встроенной аппаратно-программной функции CHNGLCK (блокировка изменения параметров СИ-REx670).
• средствами информационной защиты:
- заданием определенных прав доступа для работы с СИ-REx670 разным группам Пользователей (имя пользователя, пароль) в программе PCM600 с последующей «загрузкой» этой информации в устройство. Резервная копия ПО и файлов конфигурации хранится у ответственного лица обслуживающего персонала объекта, где установлено устройство;
- при приёме и передаче информационных и управляющих пакетов данных выполняется проверка формата сообщений; сообщения, не проходящие контроль, не принимаются.
Уровень защиты внутреннего ПО от непреднамеренных и преднамеренных изменений устройств QH-REx670 - «А», внешнего ПО - «С» по МИ 3286-2010.
Основные метрологические характеристики устройств приведены в таблице 2.
| Таблица 2 - Основные метрологические ха | рактеристики устройств СИ-ЯЕх670 | ||
| Измеряемая характеристика | Диапазон измерений | Пределы допускаемой погрешности в рабочих условиях, % | Примечание |
| Частота переменного то* ка | (0,95 - 1,05Кн | ± 2,0 мГц | fII=50 Гц |
| Действующее значение напряжения переменного тока U | (0,01 - 1,2)U | ± 0,5% Ш, U < Uн ±0,5% U, U > № | ^ф= 100/V3 В Uн лин= 100 В |
| Действующее значение силы переменного тока I | (0,01 - 1,2)-!н | ± 0,5% 1н, I <1н ± 0,5% I, I > 1н | Iн= 1 А или 5 А |
| Активная мощность Р | . н Я i-J? £ X ) 2 (N, ^ 1 - 1 т о, | ± 0,5% Рн, Р < Рн ± 0,5% Р, Р > Рн | ^ф= 100/V3 в Iн= 1 А или 5 А |
| Реактивная мощность Q | (0,5 - 1,2) U* (0,01 - 1,2)1н | ± 0,5% Qн, Q < Qн ± 0,5% Q, Q > Qн | ^ф= 100/V3 в !н= 1 А или 5 А |
| Полная мощность S | (0,5 - 1,2) U* (0,01 - 1,2)1н | ± 0,5% Sн, S < Sн ± 0,5% S, S > Sн | ^ф= 100/V3 в L= 1 А или 5 А |
| Коэффициент мощности (cos ф) | (0,8 - 1,2) U* (0,2 - 1,2)1н | ±0,02 | ^ф= 100/V3 в Iн= 1 А или 5 А |
| Активная электроэнергия по трем фазам | (0,8 - 1,2) Uн. (0,1 - 1,2)1н |cos j| = 1 | ± 1,5 % измеренного значения | ^ф= 100/V3 в Iн= 1 А или 5 А |
| (0,8 - 1,2) U* (0,3 - 1,2)1н 0,5 < |cos j| < 1 | |||
| Реактивная электроэнергия по трем фазам | (0,8 - 1,2) U* (0,2 - 1,2)1н |sin j| = 1 | ± 2,5 % измеренного значения | ^ф= (100/V3) в Iн= 1 А или 5 А |
| (0,8 - 1,2) U* (0,5 - 1,2)1н 0,5 < |sin j| < 1 | |||
| Сила постоянного тока (до 24 каналов) | от минус 20 до плюс 20 мА; от минус 5 до плюс 5 мА; от 0 до 5 мА; от 0 до 10 мА; от 0 до 20 мА, от 4 до 20 мА | ± 0 , 2 % верх. границы диапазона при 20 °С; темпер. коэф. 0,05%/°С | RBx=194 Ом |
Примечание - Рн= Uн'1ш Sн= 0н=
Рабочие условия применения:
- температура окружающего воздуха от минус 10 до плюс 55 °С (нормальная температура 20 °С),
- относительная влажность от 10 % до 90 % без конденсации влаги.
- напряжение питания:
от сети постоянного тока (90 - 250) В ± 20 % .
Устройства изготавливаются в 3 вариантах корпусов (евроконструктив).
Габаритные размеры, мм, не более: 252,9х201,1х205,7
252,9х201,1х318,0
252,9х201,1х430,3
Потребляемая мощность
при минимальной конфигурации устройства, Вт, не более 50
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на корпус устройства методом наклейки.
Комплектность
В комплект поставки входят:
- устройство измерительно-управляющее серии QH-REx670 согласно заказу; -комплект эксплуатационной документации;
-комплект программного обеспечения,
-методика поверки.
Поверка проводится в соответствии с документом МП 56456-14 «Устройства измеритель-но-управляющие серии QH-REx670. Методика поверки», утвержденным ФГУП «ВНИИМС» в октябре 2013 г.
Перечень оборудования для поверки:
- калибратор переменного тока Ресурс-К2 со следующими метрологическими характеристиками: - воспроизведение напряжения в диапазоне от 2,2 до 330 В (фазн.) и силы переменного тока в диапазоне 0,005-7,5 А частотой основного сигнала от 42,5 до 69 Гц с пределами основной относительной погрешности,% ±(0,03+0,01(|Хн/Х-1|));
- частотомер электронно-счетный GFC-8010H с погрешностью измерения частоты
не более ±5х10‘6 Гц;
- секундомер СОПпр, кл. точности 2;
- калибратор-измеритель стандартных сигналов КИСС-03, погрешность воспроизведения постоянного тока в диапазоне 0-22 мА ±(0,05+0,01(|1н/1-1|)).
Методы измерений приведены в разделе «Мониторинг» Технических справочных руководств на устройства измерительно-управляющие серии QH-REx670: QH-REB670 1MRK 505208-UEN, СИ-ЯЕС670 1MRK 511227-UEN, CT-RED670 1MRK 505222-UEN, CT-REG670 1MRK 502027-UEN, СИ-ЯЕЬ670 1MRK 506312-UEN, CT-RET670 1MRK 504113-UEN.
Нормативные документы, устанавливающие требования к устройствам измеритель-но-управляющим серии СИ-ЯЕх670
ГОСТ 22261-94. ЕССП. Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 26.205-88. Комплексы и устройства телемеханики. Общие технические условия.
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 75 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
