Дозиметры гамма-излучения индивидуальные ДКГ-25Д, 56459-14

Назначение

Дозиметры гамма-излучения индивидуальные ДКГ-25Д (далее - дозиметры), предназначены для измерений индивидуального эквивалента дозы (ИЭД) и мощности индивидуального эквивалента дозы (МИЭД) гамма-излучения.

Описание

Принцип работы дозиметра основан на преобразовании энергии гамма-излучения в последовательность электрических импульсов, количество которых пропорционально интенсивности регистрируемого излучения.

Дозиметр представляет собой прямопоказывающий прибор в герметичном корпусе из ударопрочной пластмассы. С тыльной стороны дозиметра находится клипса для крепления к карману одежды.

Дозиметр состоит из:

-    кнопок управления «РЕЖИМ» и «ПОРОГ»;

-    схемы цифровой обработки и управления;

-    детектора ионизирующих излучений;

-    формирователя анодного напряжения для детектора ионизирующих излучений;

-    схемы управления детектором;

-    энергонезависимой памяти;

-    схемы инфракрасного порта;

-    громкоговорителя и жидкокристаллического индикатора;

-    элемента питания.

Детектором ионизирующих излучений служит энергоскомпенсированный газоразрядный счетчик Гейгера-Мюллера типа СБМ-21. Он предназначен для детектирования гамма-излучения, параметры которого измеряются дозиметром.

Дозиметры осуществляют следующие функции:

-    измерение и индикация МИЭД гамма-излучения;

-    индикация накопленного значения ИЭД гамма-излучения;

-    программирование пороговых уровней срабатывания звуковой и световой сигнализаций по МИЭД и ИЭД гамма-излучения;

-    индикация реального времени и коррекция его значения;

-    установление времени срабатывания будильника и его включение/выключение;

-    передача информации в ПЭВМ через инфракрасный порт.

Программное обеспечение

Программное обеспечение (ПО) дозиметров состоит из:

-    встроенного ПО в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) процессора дозиметра с градуировочными коэффициентами и константами, записанными в энергонезависимую память дозиметра.

-    прикладного ПО «ПДК ЭКОМОНИТОР», устанавливаемого на ПЭВМ, работающего в операционной среде WINDOWS и предназначенного для считывания информации результатов дозиметрических измерений из энергонезависимой памяти дозиметра на ПЭВМ через инфракрасный порт.

Метрологически значимым является встроенное ПО.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — А.

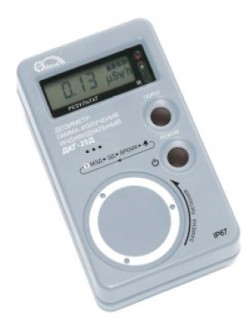

Внешний вид дозиметра и место пломбирования представлены на рисунке 1.

Диапазон регистрируемых энергий гамма-излучения, кэВ

Диапазон измерений мощности индивидуального эквивалента дозы (МИЭД) гамма-излучения

Диапазон измерений индивидуального эквивалента дозы (ИЭД) гамма-излучения, мЗв

Диапазон индикации МИЭД гамма-излучения

Пределы допускаемой основной относительной погрешности измерений МИЭД гамма-излучения, в диапазоне:

-    от 1,0 до10 мкЗвч-1

-    от 10 мкЗвч-1 до1 Звч-1

Пределы допускаемой основной относительной погрешности измерений ИЭД гамма-излучения

Энергетическая зависимость при измерении МИЭД и ИЭД гамма-излучения относительно энергии 0,662 МэВ

137

( Cs) в диапазоне энергий от 0,05 до 1,25 МэВ

Анизотропия при падении гамма-квантов в телесном углу ±60о относительно основного (перпендикулярно к задней крышке дозиметра, отмеченного символом «+») направления измерений для радионуклидов, не более:

-    137Cs и 60Co

-    241Am

Время установления рабочего режима, мин., не более

Время непрерывной работы, ч, не менее

Нестабильность показаний за 8 ч непрерывной работы относительно среднего значения показаний за этот промежуток времени

Рабочие условия эксплуатации:

-    диапазон температур, °С

-    предельное значение относительной влажности

-    атмосферное давление в диапазоне, кПа

-    содержание в воздухе коррозионно-активных агентов соответствует типам атмосферы

Габаритные размеры (высотахширинахтолщина), мм, не более

Масса, кг, не более

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

от 50 до 3000

от 1,0 мкЗвч-1 до1,0 Звч-1

от 0,001 до 9999 от 0,01 мкЗвч-1 до1 Звч-1

±20 %

±15 %

±15 %

±25 %

±25 %

±70 %

3

1400

±5 %

от минус 20 до плюс 50 100 % при +25 °С от 84,0 до 106,7

I, II

98 х 58 х 18

0,12 10 000 10

Знак утверждения типа наносится на корпус дозиметра методом фотопечати и титульный лист эксплуатационной документации типографским способом или специальным штампом.

Комплектность

Комплектность средства измерений соответствует таблице 2. Таблица 2

Поверка

осуществляется в соответствии с разделом 4 Методика поверки документа ФВКМ.412113.060РЭ «Дозиметр гамма-излучения индивидуальный ДКГ-25Д. Руководство по эксплуатации», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 20.09.2013 г. Основное поверочное оборудование:

137

-    поверочная установка типа УПГД-2М-Д или аналогичная с источниками Cs, обеспечивающая воспроизведение МИЭД в пределах от 0,001 до 100 мЗв-ч-1, с погрешностью не более ±5 %;

-    фантом -30x30x15 см, стенки выполнены из PMMA (полиметилметакрилата, толщина передней стенки - 2, 5 мм, толщина других стенок - 10 мм); заполнение фантома - вода дистиллированная;

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в разделе 2 Использование по назначению Руководства по эксплуатации. ФВКМ.412113.060РЭ. «Дозиметр гамма-излучения индивидуальный ДКГ-25Д».

Нормативные документы, устанавливающие требования к дозиметрам гамма-излучения индивидуальным ДКГ-25Д

1 ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

Лист № 5 Всего листов 5

2    ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.

3    ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.

4    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

5    ТУ 4362-117-31867313-2013 «Дозиметры гамма-излучения индивидуальные ДКГ-25Д. Технические условия».

Рекомендации к применению

-    осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    выполнение работ по обеспечению безопасных условий и охраны труда;

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
