| Номер в госреестре | 56461-14 |
| Наименование СИ | Комплекс переносной виброизмерительный 12-канальный |
| Обозначение типа СИ | ПВИК-12 |
| Изготовитель | ФГБОУ ВПО "Ростовский государственный строительный университет" (РГСУ), г.Ростов-на-Дону |
| Год регистрации | 2014 |
| Срок свидетельства | 12.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплекс переносной виброизмерительный 12-ти канальный ПВИК-12 (далее комплекс или ПВИК-12) предназначен для многоканального измерения и вычисления вибрационных и сейсмических сигналов с помощью датчиков, входящих в состав изделия.
Комплекс переносной виброизмерительный 12-ти канальный ПВИК-12 состоит из 12 датчиков вибрации СПП-20, которые с помощью измерительных кабелей подключаются к измерительно-коммутационному блоку, в котором производится коммутация, усиление в ручном режиме с дискретностью 1; 10; 100, а также многофункциональная обработка и анализ сигналов с помощью переносного управляющего компьютера.
Принцип действия СПП-20 основан на прямом пьезоэлектрическом эффекте. Чувствительный элемент СПП-20, состоящий из блока пьезоэлементов, генерирует электрический заряд, пропорциональный значению виброускорения объекта, на котором закреплен датчик. Далее этот заряд поступает на встроенный согласующий зарядовый усилитель, где происходит согласование, усиление и передача сигнала в измерительнокоммутационный блок.
Измерительно-коммутационный блок включает в себя двенадцать виброизмерительных каналов, модуль цифровой обработки и блок питания с зарядным устройством.
Работа комплекса основана на использовании принципа аналого-цифрового преобразования аналоговых сигналов с помощью сигнального процессора типа ADSP-2185. Мгновенные значения сигналов преобразуются в цифровые данные, которые в модуле цифровой обработки образуют массивы вычисленных значений измеряемых величин, сохраняются в памяти и при необходимости передаются в защищенной форме на управляющий компьютер.
Комплекс может использоваться в качестве мобильного измерительного оборудования для исследования колебаний зданий, грунтов и динамического мониторинга дорожных конструкций.
Программное обеспечение (ПО) «PowerGraph» предназначено для регистрации, визуализации, обработки и хранения аналоговых сигналов и позволяет использовать персональный компьютер в качестве стандартных измерительных приборов - вольтметров, осциллографов, самописцев, спектроанализаторов и др.
ПО «PowerGraph» позволяет реализовать следующие функции:
• сбор данных с различных измерительных устройств и приборов;
• регистрация, визуализация и обработка сигналов в режиме реального времени;
• математическая обработка и анализ данных;
• хранение, импорт и экспорт данных.
Идентификационные данные программного обеспечения представлены в таблице 1. Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| PowerGraph | v 3.3 | AD536E50CC29055469D 0BADA67C79985 | MD5 |
Уровень защиты ПО соответствует уровню «С». Алгоритмы взаимодействия, обработки и хранения данных достаточно защищены от преднамеренных и не преднамеренных изменений при помощи специальных средств защиты.

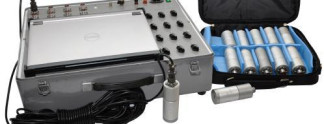

Общий вид комплекса ПВИК-12 представлен на рисунке 1.
Таблица 2 - Технические характеристики комплекса ПВИК-12
| Наименование характеристики | Значение |
| Количество виброизмерительных каналов, шт | 12 |
| Диапазон рабочих частот виброизмерительного канала, Гц | 0,5 - 1000,0 |
| Значение базовой частоты, Гц | 160 |
| Максимальное амплитудное значение измеряемого виброускорения, м-с-2, не менее | 7 |
| Пределы допускаемой относительной погрешности измерения виброускорения в диапазоне частот, % от 0,5 до 1 Гц; от 1 до 630 Гц; от 630 до 1000 Гц | ±30 ±6 ±30 |
| Напряжение питания: - от встроенной аккумуляторной батареи: - от сети переменного тока: | 12 В (220 ± 22)В (50 ± 1) Гц |
| Время непрерывной работы комплекса: - от питающей сети переменного тока, ч, не менее - от встроенной аккумуляторной батареи, ч, не менее | 8 2 |
| Мощность, потребляемая комплексом при сетевом напряжении питания: - блока измерительно-коммутационного, В А, не более - управляющего компьютера приводится в документации на это изделие | 25 |
| Время готовности комплекса к работе, мин, не более | 5 |
| Масса комплекса, кг, не более: - блока измерительно-коммутационного (без управляющего компьютера); - кейса с датчиками; - ящика-органайзера с кабелями и принадлежностями | 9 5.5 8.5 |
| Габаритные размеры (д*ш*в), мм, не более: - блока измерительно-коммутационного - кейса для датчиков - ящика-органайзера для кабелей и принадлежностей | 520x420x190 350x270x70 470x370x170 |
Рабочие условия эксплуатации:
- температура окружающей среды, °С
от 5 до 40; , %, не более 75;
от 630 до 800.
- относительная влажность воздуха при 30 °С без конденсации влаги
- атмосферное давление, мм рт.ст.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати и на корпус прибора методом гравировки информационного шильдика.
Комплектность комплекса ПВИК-12 представлена в таблице 3.
Таблица 3.
| Наименование и условное обозначение | Количество, штук | Примечание | |
| 1 | Блок измерительно-коммутационный (02069119ИСС.01.01.00.000) | 1 |
| 2 | Компьютер управляющий переносной с принадлежностями | 1 | |
| 3 | Датчик вибрации СПП-20 | 12 | Зав. №№: 010, 011, 012, 013, 014, 015, 016, 017, 019, 020, 021, 022 |
| 4 | Кабель измерительный (02069119ИСС.01.02.00.000) | 12 | Длина - 15 м |
| 5 | Кабель USB-AMBM-1,8 для подключения переносного персонального компьютера к измерительному блоку | 1 | |
| 6 | Кабель питания сетевой PC-1,8-IEC-320C13 -F-CEE7/7-M | 1 | |
| 7 | Вставка плавкая ВП1-1 2,0А 250V | 5 | |
| 8 | 02069119ИСС.01.00.00.000 РЭ «Комплекс переносной виброизмерительный 12-ти канальный ПВИК-12. Руководство по эксплуатации» | 1 | |
| 9 | Диск с программным обеспечением | 2 | |
| 10 | Программное обеспечение. Руководство пользователя | 1 | |
| 11 | Кейс для датчиков | 1 | |
| 12 | Ящик-органайзер переносной для кабелей и принадлежностей | 1 |
осуществляется в соответствии с разделом 5 «Методика поверки» 02069119ИСС.01.00.00.000 РЭ «Комплекс переносной виброизмерительный 12-ти канальный ПВИК-12. Руководство по эксплуатации», утвержденным ФБУ «Ростовский ЦСМ» в 2013 г.
При проведении поверки применяется следующее поверочное оборудование:
- система калибровки датчиков вибрации CS18 (Госреестр № 40116-08);
- усилитель измерительный 2626 (Госреестр № 7109-79);
- вибропреобразователь ускорения 8305 (Госреестр № 14923-09);
- усилитель мощности 2709 (Госреестр № 711-79);
- генератор сигналов специальной формы Г6-28 (Госреестр № 6181-77);
- осциллограф универсальный С1-117 (Госреестр № 9584-84);
- частотомер электронно-счетный Ч3-63/1 (Госреестр № 9084-90);
- вольтметр универсальный цифровой В7-34А (Госреестр № 7982-80);
- вибростенд 4809 фирмы Bruel & Kjaer, Дания.
п.п. 2.4. «Использование комплекса» 02069119ИСС.01.00.00.000 РЭ «Комплекс переносной виброизмерительный 12-ти канальный ПВИК-12. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексу переносному виброизмерительному 12-ти канальному ПВИК-12
02069119ИСС.01.00.00.000 РЭ «Комплекс переносной виброизмерительный 12-ти канальный ПВИК-12. Руководство по эксплуатации».
Применяется вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
