| Номер в госреестре | 56465-14 |
| Наименование СИ | Устройства синхронизации частоты и времени |
| Обозначение типа СИ | Метроном версий 300, 600, 900, 1000, 3000 |
| Изготовитель | ООО "Прайм Тайм Инжиниринг", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 12.02.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства синхронизации частоты и времени Метроном версий 300, 600, 900, 1000, 3000 (далее - устройства) предназначены для приема сигналов от глобальной навигационной спутниковой системы ГЛОНАСС/GPS и формирования частотно-временных сигналов синхронизации и сетевых протоколов времени.
Принцип действия устройств основан на приеме информации от глобальной навигационной спутниковой системы ГЛОНАСС/GPS, её обработке и формировании выходных сигналов: 1 Гц (1PPS), синхронизированных со шкалой времени UTC(SU), 10МГц, а также дополнительных выходных данных о времени в формате NMEA, IRIG, NTP, SNTP, PTP.
Устройства соответствуют рангу рабочего средства измерений времени и частоты согласно государственной поверочной схеме ГОСТ 8.129-99.
Конструктивно устройства выполнены в закрытом корпусе с элементами крепления для установки на DIN-рельс, в стандартные стойки или шкафы шириной 19 дюймов. В корпус устройств устанавливаются сигнальные интерфейсы, тип и количество которых оговаривается при заказе, и определяются версией: 300, 600, 900, 1000, 3000 (предусматривается совмещение версий в одном корпусе в соответствии с заказом). Устройства выпускаются с питанием в соответствии с заказом от источника постоянного тока напряжением 48/60 В с заземленным плюсом или от источника переменного тока напряжением 220 В, частотой 50 Гц.
По условиям эксплуатации устройства удовлетворяют требованиям, предъявляемым к средствам измерений по группе 3 ГОСТ 22261-94.

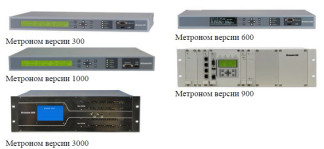

Общий вид устройств разных версий и схема защиты от несанкционированного доступа, выполненной с помощью однократно используемой этикетки с фирменным знаком, изображены на рисунках 1 и 2 соответственно.
е»; тшв
| Метроном версии 600 | ||
| « 41- П О Я * ■ ■ 1 | « Л 4 ШШ ‘ _ „. | * а а в п •ГГ, *>« « |
Метроном версии 900
Рисунок 1
Метроном 1000
Метроном 900
Метроном 3000
Программное обеспечение (ПО) встроенное, версия 5.35e, с управляющими функциями.
| Идентис | жкационные данные ПО следующие: | |||
| Наименование ПО | Идентифи кационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| «PrimeTime» | PTime 535 | 5.35e | R5DE31W87 | MD5 |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений - "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям устройств, включая процессор, защищен конструкцией устройств и этикеткой. Модификация ПО возможна только в сервисных центрах изготовителя.
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности по частоте выходного сигнала 10 МГц | ±7-10-11 |
| Среднеквадратическое относительное отклонение частоты 10 МГц за 100 с | ±7-10-11 |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени: выходного сигнала 1 Гц (1PPS) к шкале времени UTC (SU), мкс | ±1 |
| Амплитуда сигнала на выходах, В - для сигнала 1 Гц (1PPS) - для сигнала и 10 МГц в логике TTL - для синусоидального сигнала 10 МГц | >2 >2 >0,5 |
| Нагрузочное сопротивление для сигнала 1 Гц (1PPS), 10 МГц в логике TTL, синусоидального сигнала 10 МГц, Ом | 50 |
| Общие характеристики |
| Наименование характеристики | Значение |
| Рабочие условия применения: диапазон температур воздуха, °С, влажность воздуха при температуре 25°С, %, не более Условия транспортирования и хранения: - температура окружающей среды, °С - относительная влажность воздуха при 25 °С, % | 0 - +50 85 минус 50 - +50 до 90 |
| Электропитание: - от сети переменного тока частотой, Гц напряжением, В - источника постоянного тока напряжением, В | 47,5 - 52,5 110 - 240 36 - 72 |
| Размеры (ширинах высота X глубина), мм, не более, для версий: - 300/600/1000 - 900/3000 | 443x45x288 443x135x288 |
| Масса, кг, не более, для версий: - 300/600/1000 - 900/3000 | 4 6 |
Знак утверждения типа наносится на заднюю сторону устройства и на титульный лист руководства по эксплуатации М003-13-СИ РЭ.
Устройства поставляются в следующей комплектации, версия и тип интерфейса оговаривается при заказе:
- устройство синхронизации частоты и времени Метроном выбранной версии 1 шт.
- антенный кабель 1 шт.
- антенна ГЛОНАСС/GPS 1 шт.
- набор для крепления антенны 1 шт.
- кабель питания (для вариантов с питанием от сети переменного тока) 1 шт.
- руководство по эксплуатации М003-13-СИ РЭ 1 шт.
- методика поверки М003-13-СИ МП 1 шт.
Поверка проводится в соответствии с документом М003-13-СИ МП "Устройства синхронизации частоты и времени Метроном версии 300, 600, 900, 1000, 3000. Методика поверки", утвержденным ФГУП ЦНИИС в декабре 2013 г.
Основные средства поверки:
- стандарт частоты и времени водородный Ч1-76А: 5 МГц, 1 МГц, 100 кГц; ±210-11;
12
- компаратор частотный ЧК7-51: 5 и 10 МГц; нестабильность ±1-10 за 10 и 100 с:
- изделие 14Ш127 (приемник синхронизирующий спутниковых систем
ГЛОНАСС/GPS): погрешность синхронизации с системной шкалой времени ±0,3 мкс;
-12
- частотомер универсальный CNT-90: 0,001 Гц - 160 МГц, ±610 ; измерение интервала времени A - B (5 нс - 106 с), 50 нс.
"Устройства синхронизации частоты и времени Метроном версий 300, 600, 900, 1000, 3000. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к устройствам синхронизации частоты и времени Метроном версий 300, 600, 900, 1000, 3000
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Технические условия М003-13-СИ.
выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
| Зарегистрировано поверок | 204 |
| Поверителей | 19 |
| Актуальность данных | 18.09.2024 |
