| Номер в госреестре | 56466-14 |
| Наименование СИ | Блоки детектирования |
| Обозначение типа СИ | БДКГ-22 |
| Изготовитель | УП "Атомтех", Беларусь, г.Минск |
| Год регистрации | 2014 |
| Срок свидетельства | 12.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Блоки детектирования БДКГ-22 (далее - блоки БДКГ-22) предназначены для измерения мощности амбиентного эквивалента дозы Н * (10 ) (мощности амбиентной дозы) гамма-излучения в составе аппаратуры контроля радиационной обстановки.
Принцип действия блоков БДКГ-22 основан на взаимодействии гамма-излучения с веществом детекторов (счётчиков Гейгера-Мюллера) и возникновении носителей заряда, которые преобразуются в электрические импульсы, скорость счета которых пропорциональна мощности дозы гамма-излучения.
В качестве детектора гамма-излучения используется двухкамерный газоразрядный счетчик Гейгера-Мюллера типа СИ42Г с соотношением чувствительности камер 100:1. Питание счетчика осуществляется напряжением +400 В от схемы умножения напряжения. Благодаря энергокомпенсирующим фильтрам эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий.
Импульсы со счетчика Гейгера-Мюллера поступают на устройство обработки. Каждому импульсу соответствует определенное значение дозы с учетом того, какая камера и в каком режиме включена. Устройство обработки подсчитывает число импульсов за единицу времени и выводит результат измерения мощности дозы на внешнее устройство по двух- или четырехпроводному интерфейсу RS422/RS485.
При работе блоков детектирования гамма - излучения БДКГ-22 в составе аппаратуры возможна реализация следующих режимов:
а) режим измерения мощности дозы, при котором в случае изменения уровня радиации автоматически останавливается усреднение результатов измерений, сбрасываются показания и начинается новый цикл усреднения измерений;
б) режим измерения мощности дозы с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
в) режим измерения мощности дозы для стационарных измерений. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 % с режимом автоматического перезапуска;
г) режим измерения мощности дозы для стационарных измерений. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 % с режимом перезапуска по команде.
Блоки детектирования гамма-излучения БДКГ-22 начинают работать с момента подачи на них напряжения питания. В случае возникновения неисправности внутренняя система диагностики выводит на внешнее устройство сигнал о неисправности.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление «скользящих» средних значений и оперативное представление получаемой информации, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.

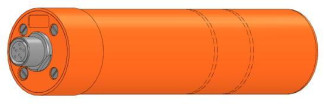

Рисунок 1 - Общий вид блоков детектирования гамма-излучения БДКГ-22
Программное обеспечение (ПО) блоков БДКГ-22 является встроенным, метрологически значимая часть ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства. ПО защищено от непреднамеренных и преднамеренных изменений пломбой. Доступ к микроконтроллеру исключен конструкцией блоков БДКГ-22. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные ПО блоков БДКГ-22 представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное программное обеспечение блоков детектирования гамма -излучения БДКГ-22 | БДКГ-22 | 11.12.05 | 9a332e60c30ba6552cc 3353783830152 | MD5 |
Уровень защиты ПО блоков детектирования гамма - излучения БДКГ-22 от преднамеренных и непреднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Таблица 2. Характеристики блоков детектирования БДКГ-22
| Характеристика | Значение |
| Диапазон энергий регистрируемого гамма-излучения, МэВ | от 0,06 до 3,0 |
| Диапазон измерений мощности амбиентной дозы гама - излучения | от 0,1 мкЗв/ч до 10 Зв/ч |
| Пределы допускаемой основной относительной погрешности измерения мощности амбиентной дозы гамма-излучения, % | ±20 |
| Зависимость чувствительности относительно энергии 0,662 МэВ 137 гамма - излучения радионуклида Cs в диапазоне регистрируемых энергий (энергетическая зависимость), % | от минус 25 до +35 |
| Время установления рабочего режима, мин, не более | 1 |
| Время непрерывной работы, ч, не менее | 24 |
| Нестабильность показаний за время непрерывной работы, %, не более | ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерения мощности дозы гамма-излучения, %: - при воздействии температуры окружающего воздуха в рабочем диапазоне температур от минус 40 °С до плюс 70 °С относительно нормальных условий; | ±10 |
| - при воздействии относительной влажности до 98 % при температуре 35 °С и более низких температурах без конденсации влаги относительно нормальных условий; | ±5 |
| - при воздействии пониженного атмосферного давления, %; | ±5 |
| - при воздействии синусоидальных вибраций в диапазоне от 5 до 120 Гц; | ±5 |
| - при ударных воздействиях | ±5 |
| - при изменении напряжения питания | ±5 |
| Электропитание от внешнего источника постоянного тока, В | от 9 до 30 |
| Мощность, потребляемая при номинальном значении напряжения питания 12 В, В-А, не более | 1 |
| Габаритные размеры, мм, не более | 059,5x255 |
| Масса, кг, не более | 1,0 |
наносится на этикетку, расположенную на торцевой панели корпуса блока детектирования гамма - излучения БДКГ-22;
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплект поставки блоков БДКГ-22 указан в таблице 3.
Таблица 3
| Наименование, тип | Количество | Примечание |
| Блок детектирования гамма-излучения БДКГ-22 | 1 | |
| Комплект монтажных частей | 1 | |
| Руководство по эксплуатации | 1 экз. | Содержит раздел «Поверка» |
осуществляется по документу МРБ МП.2306-2013 «Блок детектирования гамма -излучения БДКГ-22. Методика поверки», утвержденному БелГим 16 января 2013 г.
Средства поверки: рабочий эталон второго разряда по ГОСТ 8.087-2000 - установка поверочная дозиметрическая гамма-излучения с набором источников из радионуклида Cs-137, диапазон измерения мощности амбиентного эквивалента дозы от 0,7 мкЗв/ч до 10 Зв/ч, погрешность аттестации установки не более ±5 %.
«Блок детектирования гамма - излучения БДКГ-22. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к блокам детектирования БДКГ-22
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования»; ГОСТ 8.034-82 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений»;
ТУ BY 100865348.028-2013 «Блок детектирования гамма-излучения БДКГ-22. Технические условия».
