Блоки детектирования БДКГ-23, 56467-14

Назначение

Блоки детектирования БДКГ-23 (далее - блоки БДКГ-23) предназначены для измерения мощности поглощенной дозы D ,■ (мощности дозы) гамма-излучения в составе аппаратуры контроля радиационной обстановки.

Описание

Принцип действия блоков БДКГ-23 основан на взаимодействии гамма-излучения с веществом детекторов (счётчиков Гейгера-Мюллера) и возникновении носителей заряда, которые преобразуются в электрические импульсы, скорость счета которых пропорциональна мощности дозы гамма-излучения.

В качестве детектора гамма-излучения используются два счетчика: двухкамерный газоразрядный счетчик Гейгера-Мюллера типа СИ42Г с соотношением чувствительности камер 100:1 и газоразрядный счетчик типа Гамма 1-1. Питание счетчиков осуществляется напряжением +400 В от схемы умножения напряжения. Благодаря энергокомпенсирующим фильтрам эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий.

Импульсы со счетчика поступают на устройство обработки. Каждому импульсу соответствует определенное значение дозы с учетом того, какая камера и в каком режиме включена. Устройство обработки подсчитывает число импульсов за единицу времени и выводит результат измерения мощности дозы на внешнее устройство по двух- или четырехпроводному интерфейсу RS422/RS485.

При работе блоков детектирования гамма - излучения БДКГ-23 в составе аппаратуры возможна реализация следующих режимов:

а)    режим измерения мощности дозы, при котором в случае изменения уровня радиации автоматически останавливается усреднение результатов измерений, сбрасываются показания и начинается новый цикл усреднения измерений;

б)    режим измерения мощности дозы с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;

в)    режим измерения мощности дозы для стационарных измерений. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 % с режимом автоматического перезапуска;

г)    режим измерения мощности дозы для стационарных измерений. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 % с режимом перезапуска по команде.

Блоки детектирования гамма-излучения БДКГ-23 начинают работать с момента подачи на них напряжения питания. В случае возникновения неисправности внутренняя система диагностики выводит на внешнее устройство сигнал о неисправности.

Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление «скользящих» средних значений и оперативное представление получаемой информации,

статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.

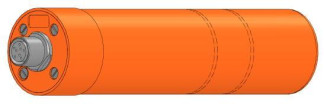

Общий вид блоков детектирования гамма - излучения БДКГ-23 представлен на рисунке 1.

Рисунок 1 - Общий вид блоков детектирования гамма-излучения БДКГ-23

Программное обеспечение

Программное обеспечение (ПО) блоков БДКГ-23 является встроенным, метрологически значимая часть ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства. ПО защищено от непреднамеренных и преднамеренных изменений пломбой. Доступ к микроконтроллеру исключен конструкцией блоков БДКГ-23. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные ПО блоков БДКГ-23 представлены в таблице 1.

Таблица 1

Уровень защиты ПО блоков детектирования гамма - излучения БДКГ-23 от преднамеренных и непреднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики блоков БДКГ-23 представлены в таблице 2.

_Таблица 2. Характеристики блоков детектирования БДКГ-23_

Знак утверждения типа

наносится на этикетку, расположенную на торцевой панели корпуса блока детектирования гамма - излучения БДКГ-23;

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплект поставки блоков БДКГ-23 указан в таблице 3.

Таблица 3

Поверка

осуществляется по документу МРБ МП.2305-2013 «Блок детектирования гамма -излучения БДКГ-23. Методика поверки», утвержденному БелГим 16 января 2013 г.

Средства поверки: рабочий эталон второго разряда по ГОСТ 8.087-2000 - установка

137

поверочная дозиметрическая гамма-излучения с набором источников из радионуклида Cs, диапазон измерения мощности кермы в воздухе от 0,7 мкГр/ч до 10 Гр/ч, погрешность аттестации установки не более ±5 %.

Сведения о методах измерений

«Блок детектирования гамма - излучения БДКГ-23. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к блокам детектирования БДКГ-23

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;

ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования»; ГОСТ 8.034-82 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений»;

ТУ BY 100865348.029-2013 «Блок детектирования гамма-излучения БДКГ-23. Технические условия».

Рекомендации к применению

-    при выполнении деятельности по использованию атомной энергии;

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
