| Номер в госреестре | 56469-14 |
| Наименование СИ | Устройства контрольно-измерительные для проверки высоковольтных выключателей |
| Обозначение типа СИ | CBA 1000, CBA 2000 |
| Изготовитель | "I.S.A. S.r.l.", Италия |
| Год регистрации | 2014 |
| Срок свидетельства | 04.12.2029 |
| МПИ (интервал между поверками) | 2 года |
Устройства контрольно-измерительные для проверки высоковольтных выключателей CBA 1000, CBA 2000 (далее - устройства) предназначены для
- измерения силы постоянного и переменного тока;
- измерения напряжения постоянного и переменного тока;
- измерения времени включения и отключения выключателей;
- измерения электрического сопротивления (опция).
Область применения - проверка электромеханических характеристик высоковольтных масляных, элегазовых и вакуумных выключателей, а также устройств релейной защиты, автоматики и телемеханики при проведении испытаний и технического обслуживания.
Устройства в сочетании с персональным компьютером и специальным программным обеспечением TDMS образуют универсальную портативную испытательную систему, комплектуемую различными блоками и узлами в зависимости от решаемых задач.
Принцип действия устройств заключается в формировании испытательных и управляющих сигналов с заданными параметрами и регистрации откликов на них. При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором и результаты измерений индицируются на дисплее устройства или внешнего персонального компьютера.
Приборы оснащены встроенными шаблонами, автоматизирующих процесс тестирования выключателей и снятие их характеристик (номинальное напряжение цепей управления и вспомогательных цепей привода, номинальный ток отключения выключателя, сопротивление контактов (статическое или динамическое), время включения и отключения и т.д.).
Основные узлы устройств: трансформаторы тока и напряжения, силовые ключи управления, АЦП, микропроцессор, устройство управления, ЖК-дисплей, схема интерфейсов, органы управления (кнопки, регуляторы), источник питания.
Управление устройствами осуществляется как вручную оператором, так и с помощью внешнего ПК с предустановленным специальным программным обеспечением TDMS. Результаты измерений могут быть как сохранены во внутренней памяти устройств, так и переданы на внешний ПК по интерфейсам связи.
Устройства в количестве до 4-х шт. могут работать совместно в режиме «Master-Slave».
Устройства выпускаются в двух модификациях CBA 1000, CBA 2000, отличающихся функциональностью (размер встроенной памяти, число входов, выходов, возможность подключения флеш-диска, и т.д.), конструкцией и комплектом поставки.
Устройства CBA2000 выпускаются в трех исполнениях (по заказу): два разрыва на фазу и четыре дополнительных входа (код 46169), четыре разрыва на фазу и восемь дополнительных входов (код 47169), шесть разрывов на фазу и двенадцать дополнительных входов (код 48169).
Опционально с устройствами могут поставляться:
микроомметр с током 200 А;
модуль МТС для проверки минимального тока и напряжения срабатывания;
модуль BSG 1000 для измерения параметров выключателей при двойном заземлении.
Для связи с персональным компьютером устройства оснащаются интерфейсами USB и

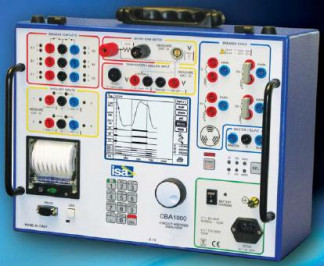

Конструктивно устройства выполнены в металлических корпусах с защитными крышками и ручками для переноски. Все органы управления, индикации, гнезда цепей расположены на лицевой панели устройств.
Для предотвращения несанкционированного доступа винты крепления корпуса устройств пломбируются специальными наклейками, при повреждении которых остается несмываемый след.
Питание устройств - от сети переменного тока или от встроенной NiMn батареи.
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (TDMS) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую управлять системой с помощью внешнего ПК; сохранять установки и параметры измерений для различных видов проверок; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера, экспортировать отчеты в формат MS Access. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Тип прибора | Наиме нование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| CBA 1000 | Встроен ное | Микро программа | Не ниже 2.21 | - | - |
| CBA 2000 | Встроен ное | Микро программа | Не ниже 1.21 | - | - |
| CBA 1000, CBA 2000 | Внешнее | TDMS | Не ниже 6.5.3 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические характеристики устройств в режиме воспроизведения силы постоянного тока
| Воспроизводимая величина | Диапазон воспроизведения | Пределы допускаемой абсолютной погрешности |
| Сила постоянного тока | 0 - 2,5 А | ± (0,005Хизм. + 0,001Хк.) |
| 0 - 10 А | ||
| 0 - 25 А |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона воспроизведения.
Таблица 3 - Метрологические характеристики устройств в режиме измерения силы (с клещами токоизмерительными. Частота 50 Гц)_
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Сила постоянного тока | 0 - 2 А | ± (0,02Хизм. + 5 мА) |
| 0 - 80 А | ± (0,04Хизм. + 20 мА) | |
| Сила переменного тока | 0 - 1,5 А | ± (0,02Хизм. + 5 мА) |
| 0 - 40 А | ± (0,04Хизм. + 20 мА) |
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Напряжение постоянного тока | 0 - 5 В | ± (0,005Хизм. + 0,001Хк.) |
| 0 - 50 В | ||
| 0 - 500 В |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 5 - Метрологические характеристики устройств в режиме измерения напряжения переменного тока (частота 50 Гц)_
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Напряжение переменного тока | 0 - 3,5 В | ± (0,005Хизм. + 0,001Хк.) |
| 0 - 35 В | ||
| 0 - 350 В |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 6 - Метрологические характеристики устройств в режиме измерения времени включения и отключения выключателей
| Измеряемая величина | Диапазон измерений | Частота дискретизации | Пределы допускаемой абсолютной погрешности |
| Время включения и отключения выключателей | 0 - 1 с | 20 кГц | ± (0,00025Хизм. + 0,1 мс) |
| 0 - 2 с | 10 кГц | ± (0,00025Хизм. + 0,2 мс) | |
| 0 - 4 с | 5 кГц | ± (0,00025Хизм. + 0,4 мс) | |
| 0 - 10 с | 2 кГц | ± (0,00025Хизм. + 1 мс) | |
| 0 - 20 с | 1 кГц | ± (0,00025Хизм. + 2 мс) | |
| 0 - 40 с | 500 Гц | ± (0,00025Хизм. + 4 мс) | |
| 0 - 100 с | 200 Гц | ± (0,00025Хизм. + 10 мс) | |
| 0 - 100 с | 100 Гц | ± (0,00025Хизм. + 20 мс) | |
| 0 - 400 с | 50 Гц | ± (0,00025Хизм. + 40 мс) | |
| 0 - 1000 с | 20 Гц | ± (0,00025Хизм. + 100 мс) |
Примечание: Хизм. - измеренное значение величины.
Таблица 7 - Метрологические характеристики устройств в режиме измерения электрического сопротивления постоянному току_
| Измеряемая величина | Предел измерений | Измерительный ток | Пределы допускаемой абсолютной погрешности |
| Электрическое сопротивление | 200 мкОм | 200 А | ± (0,02Хизм. + 0,005Хк.) |
| 1 мОм | 200 А | ||
| 1 мОм | 100 А | ± (0,01 Хизм. + 0,003Хк.) | |
| 10 мОм | 100 А | ||
| 10 мОм | 20 А | ± (0,01 Хизм. + 0,002Хк.) | |
| 100 мОм | 20 А |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона (предел) измерений.
| Характеристика | Значение |
| Напряжение сети питания, В | от 85 до 265 |
| переменного тока или | |
| от 100 до 350 | |
| постоянного тока | |
| Частота сети питания, Гц | 50/60 |
| Габаритные размеры, мм, (длинахширинахвысота) | |
| - устройства CBA 1000 | 400x300x240 |
| - устройства CBA 1000 с микроомметром | 400x300x240 |
| - устройства CBA 2000 | 490x370x240 |
| - устройства CBA 2000 с микроомметром | 490x370x240 |
| - модуль BSG 1000 | 325x180x285 |
| Масса, кг | |
| - устройства CBA 1000 | 10 |
| - устройства CBA 1000 с микроомметром | 11 |
| - устройства CBA 2000 | 13 |
| - устройства CBA 2000 с микроомметром | 15 |
| - модуль BSG 1000 | 6 |
| Рабочие условия применения: | |
| - устройства CBA 1000 | |
| - температура окружающего воздуха, °С | от 0 до + 55 |
| - относительная влажность воздуха, % | до 95 без конденсации |
| - устройства CBA 2000 | |
| - температура окружающего воздуха, °С | от - 10 до + 50 |
| - относительная влажность воздуха, % | до 95 без конденсации |
Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 9 - Комплектность устройств CBA 1000
| Наименование | Код | Примечание |
| Устройство CBA 1000 в комплекте с набором кабелей, ПО TDMS | 10166 | |
| Комплект дополнительных кабелей в кейсе | 15166 | Опция |
| Модуль для управления электромагнитами отключения | 43166 | Опция |
| Модуль для измерения статических и динамических сопротивлений | 23166 | Опция |
| Встроенный термопринтер | 33166 | Опция |
| Внешний термопринтер | 14102 | Опция |
| Транспортировочный кейс пластиковый | 18166 | Опция |
| Мягкая сумка | 19166 | Опция |
| Модуль МТС для проверки минимального тока и напряжения срабатывания | 34166 | Опция |
| Датчик линейных перемещений TLH 150 | 11166 | Опция |
| Датчик линейных перемещений TLH 225 | 12166 | Опция |
| Датчик линейных перемещений TLH 300 | 36166 | Опция |
| Наименование | Код | Примечание |
| Датчик линейных перемещений TLH 500 | 13166 | Опция |
| Датчик угловых перемещений | 14166 | Опция |
| Датчик линейных перемещений LWG 150 | 26166 | Опция |
| Датчик линейных перемещений LWG 225 | 27166 | Опция |
| Датчик линейных перемещений LWG 500 | 28166 | Опция |
| Датчик давления PA-21 | 13169 | Опция |
| Клещи токоизмерительные | 29166 | Опция |
| Комплект монтажный универсальный для аналоговых датчиков | 16166 | Опция |
| Г ибкий соединительный вал | 44166 | Опция |
| Модуль BSG 1000 для измерения параметров выключателей при двойном заземлении | 22166 -21166 | Опция |
| Руководство по эксплуатации | ||
| Методика поверки |
Таблица 10 - Комплектность устройств CBA 2000
| Наименование | Код | Примечание |
| Устройство CBA 2000 в комплекте с набором кабелей, ПО TDMS | 46169 -48169 | |
| Комплект дополнительных кабелей в кейсе | 15169, 55169, 65169 | Опция |
| Модуль для управления электромагнитами отключения | 92169 | Опция |
| Комплект кабелей | 90169 -91169 | Опция |
| Модуль для измерения статических и динамических сопротивлений | 95169 | Опция |
| Модуль МТС для проверки минимального тока и напряжения срабатывания | 93169 | Опция |
| Встроенный термопринтер | 94169 | Опция |
| Внешний термопринтер | 14102 | Опция |
| Транспортировочный кейс пластиковый | 18169 | Опция |
| Мягкая сумка | 19169 | Опция |
| Датчик линейных перемещений TLH 150 | 11166 | Опция |
| Датчик линейных перемещений TLH 225 | 12166 | Опция |
| Датчик линейных перемещений TLH 300 | 36166 | Опция |
| Датчик линейных перемещений TLH 500 | 13166 | Опция |
| Датчик угловых перемещений | 14166 | Опция |
| Датчик линейных перемещений LWG 150 | 26166 | Опция |
| Датчик линейных перемещений LWG 225 | 27166 | Опция |
| Датчик линейных перемещений LWG 500 | 28166 | Опция |
| Цифровой датчик перемещений RS0-550-170 | 11169 | Опция |
| Датчик давления PA-21 | 13169 | Опция |
| Клещи токоизмерительные | 29166 | Опция |
| Комплект монтажный универсальный для аналоговых датчиков | 16166 | Опция |
| Комплект монтажный универсальный для цифровых датчиков | 16166 | Опция |
| Г ибкий соединительный вал | 44166 | Опция |
| Модуль BSG 1000 для измерения параметров выключателей при двойном заземлении | 22166 -21166 | Опция |
| Руководство по эксплуатации | ||
| Методика поверки |
осуществляется по документу МП 56469-14 «Устройства контрольно-измерительные для проверки высоковольтных выключателей CBA 1000, CBA 2000. Методика поверки», утвержденному ФГУП «ВНИИМС» в ноябре 2013 г.
Средства поверки: мультиметр 3458А (Госреестр № 25900-03); калибратор многофункциональный Fluke 5520A (Госреестр № 51160-12); измеритель параметров цифровой Ф291 (Госреестр № 9223-83); шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (Госреестр № 24112-02); катушка электрического сопротивления Р310 (Госреестр № 1162-58).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к устройствам контрольно-измерительным для проверки высоковольтных выключателей CBA 1000, CBA 2000
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
3. ГОСТ Р 52565-2006 Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия.
4. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
5. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
6. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2^ 10 Гц.
7. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
8. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
9. Техническая документация фирмы «I.S.A. S.r.l.», Италия.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
