| Номер в госреестре | 56471-14 |
| Наименование СИ | Системы контрольно-измерительные для проверки релейной защиты |
| Обозначение типа СИ | DRTS 6, DRTS 33, DRTS 34, DRTS 64, DRTS 66, RELTEST 1000 |
| Изготовитель | "I.S.A. S.r.l.", Италия |
| Год регистрации | 2014 |
| Срок свидетельства | 04.12.2029 |
| МПИ (интервал между поверками) | 2 года |
Системы контрольно-измерительные для проверки релейной защиты DRTS 6, DRTS 33, DRTS 34, DRTS 64, DRTS 66, RELTEST 1000 (далее - системы) предназначены для
формирования и измерения напряжения и силы переменного и постоянного токов;
измерения частоты воспроизводимого сигнала;
измерения времени включения и отключения выключателей (реле);
измерения фазового угла воспроизводимого сигнала.
Принцип действия систем заключается в формировании испытательных сигналов с заданными параметрами для аппаратуры релейной защиты и автоматики (РЗиА) и регистрации откликов на них.
Системы оснащены встроенными шаблонами, автоматизирующих процесс тестирования элементов релейных защит и снятие их характеристик.
Системы представляют собой генераторы напряжений и токов, выполненные на основе автотрансформатора и трансформаторов тока и напряжения, формирующие заданные напряжения и токи из напряжения (тока) питающей сети. Далее эти сигналы преобразуются в цифровую форму с помощью АЦП и индицируются на ЖК-дисплее.
Принцип действия систем в части измерений напряжения и силы постоянного и переменного тока основан на преобразовании входного аналогового сигнала с помощью АЦП.
Принцип действия систем в части измерения времени включения и отключения выключателей (реле) основан на методе счета импульсов от встроенного генератора в течение стробирующего импульса, с последующим представлением результата в цифровой форме.
Принцип действия систем в части измерения фазового угла основан на принципе преобразования фазового сдвига во временной интервал, формируемый в моменты перехода сигнала через ноль и пропорциональный значению измеряемого угла сдвига фаз.
Принцип действия систем в части воспроизведения высоких выходных токов основан на формировании больших выходных токов из напряжения питающей сети с помощью электронного автотрансформатора, соединенного с оконечным разделительным силовым трансформатором тока, питающим нагрузку.
Системы могут генерировать испытательные сигналы по независимым каналам напряжения и тока. Амплитуды и фазы каждого из сигналов устанавливаются независимо.
Основные узлы систем: автотрансформатор, измерительные трансформаторы тока и напряжения, фазорегулятор, микропроцессор, схема интерфейсов, ЖК-дисплей, функциональные кнопки, ручки, индикаторы, источник питания.
Системы могут работать как в режиме дистанционного управления с внешнего ПК, так и в режиме автономного управления. Для работы в режиме дистанционного управления на внешнем ПК должен быть предустановлен пакет прикладных программ TDMS. Результаты измерений могут быть как сохранены во внутренней памяти устройств, так и переданы на внешний ПК по интерфейсам связи.
Системы выпускаются в шести модификациях DRTS 6 (6 HP), DRTS 33, DRTS 34, DRTS 64, DRTS 66, RELTEST 1000, отличающихся функциональностью (число каналов тока и напряжения), режимами работы, конструкцией и комплектом поставки. Отличия модификаций приведены в таблице 1.
| Характеристика | Модификация | |||||
| DRTS 6 | DRTS 33 | DRTS 34 | DRTS 64 | DRTS 66 | RELTEST 1000 | |
| Число каналов воспроизведения переменного тока | 6 | 3 | 3 | 6 | 6 | 1+1 доп. |
| Число каналов воспроизведения постоянного тока | 6 | 1 | 1 | 1 | 1 | Нет |
| Число каналов воспроизведения напряжения переменного тока | 3+1 доп. | 3 | 4 | 4 | 6 | 3+1 доп. |
| Число каналов воспроизведения напряжения постоянного тока | 3+1 доп. | 1 | 1 | 1 | 1 | Нет |
| Канал оперативного питания (напряжение постоянного тока) | 1 | 1 | 1 | 1 | 1 | 1 |
| Дополнительные низкоуровневые выходы | Есть | Есть | Нет | Нет | Нет | Есть |
| Вход измерения переменного тока | Есть | Нет | Нет | Нет | Нет | Нет |
| Вход измерения постоянного тока | Есть | Есть | Есть | Есть | Есть | Нет |
| Вход измерения напряжения переменного тока | Есть | Нет | Нет | Нет | Нет | Нет |
| Вход измерения напряжения постоянного тока | Есть | Есть | Есть | Есть | Есть | Нет |
Системы DRTS 6 выпускаются в двух исполнениях: базовом (DRTS 6) и повышенной точности (DRTS 6 HP). Системы DRTS 6 HP имеют вдвое лучшие погрешности при воспроизведении силы тока, напряжения и фазового угла в диапазоне частот от 40 до 60 Гц. Опционально с системами DRTS 6 могут поставляться: усилитель тока AMI 99; усилитель напряжения AMV 66; усилитель тока и напряжения AMIV 66;
оптическая головка SH-2003 (SHA-6) для считывания показаний счетчиков электрической энергии.
Опционально с системами DRTS 33, DRTS 34, DRTS 64, DRTS 66 могут поставляться: усилитель тока AMI 332; усилитель тока AMI 632;
оптическая головка SH-2003 (SHA-6) для считывания показаний счетчиков электрической энергии;
токоизмерительные клещи (диапазон измерений до 80 А); модуль измерительный TRANSCOPE.
Системы RELTEST 1000 предназначены для работы в полевых условиях и выполнены в противоударном, влагозащищенном кейсе из полипропилена.
Модуль измерительный TRANSCOPE имеет 10 входов и совмещает в себе измерительные функции ряда СИ: мультиметра, частотомера, осциллографа, фазометра. Кроме этого, модуль функционирует в режиме регистратора событий.
Для связи с персональным компьютером системы оснащаются интерфейсами USB, Ethernet, IEC61850, IRIG-B.

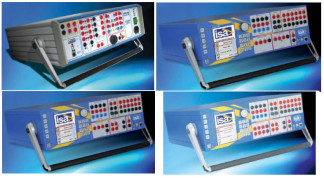

Конструктивно системы выполнены в металлических корпусах (кроме Reltest 1000, размещенном в переносном полипропиленовом корпусе). Органы управления, и индикации расположены на лицевой панели корпуса. Гнезда для подключения цепей, интерфейсов связи, питания размещены как на лицевой, так и на боковых панелях корпуса. Разъем сети питания и клемма заземления размещены на тыльной стороне корпуса.
Для предотвращения несанкционированного доступа винты крепления корпуса модулей систем пломбируются специальными наклейками, при повреждении которых остается несмываемый след.
Питание систем - от сети переменного тока.
Характеристики программного обеспечения (ПО) приведены в таблице 2.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (TDMS) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую управлять системой с помощью внешнего ПК; сохранять установки и параметры измерений для различных видов проверок; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера, экспортировать отчеты в формат MS Access. Внешнее ПО не является метрологически значимым.
Таблица 2 - Характеристики программного обеспечения (ПО)
| Тип прибора | Наиме нование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| DRTS 6 | Встроен ное | Микро программа | Не ниже 7.15 | - | - |
| DRTS 33 | Встроен ное | Микро программа | Не ниже 1.24 | - | - |
| DRTS 34 | Встроен ное | Микро программа | Не ниже 1.24 | - | - |
| DRTS 64 | Встроен ное | Микро программа | Не ниже 1.24 | - | - |
| DRTS 66 | Встроен ное | Микро программа | Не ниже 1.24 | - | - |
| RELTEST 1000 | Встроен ное | Микро программа | Не ниже 1.00 | - | - |
| Все модифи кации | Внешнее | TDMS | Не ниже 6.5.3 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Системы DRTS 6
Таблица 3 - Метрологические характеристики систем в режиме воспроизведения силы переменного и постоянного тока_
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 90 А | 0 - 40 Гц | ± (0,005Хизм. + 10 е.м.р.) | 0,0002/°С |
| 40 - 60 Гц | ± (0,001 Хизм. + 0,0002Хк.) | 0,0001/°С |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений. е.м.р. - единиц младшего разряда.
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 250 В | 0 - 40 Гц | ± (0,005Хизм. + 2 мВ)1) ± (0,005Хизм. + 10 мВ)2) ± (0,005Хизм. + 50 мВ)3) | 0,0002/°С |
| 40 - 60 Гц | ± (0,001 Хизм. + 0,0002Хк.) | 0,0001/°С | |
| От 0 до 600 В (опция) | 0 - 40 Гц | ± (0,005Хизм. + 120 мВ) | 0,0002/°С |
| 40 - 60 Гц | ± (0,001 Хизм. + 0,0002Хк.) | 0,0001/°С |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
1) - на пределе измерений 1 В;
2) - на пределе измерений 12,5 В;
3) - на пределе измерений 125 В;
Таблица 5 - Метрологические характеристики систем в режиме воспроизведения напряжения переменного и постоянного тока (дополнительный канал)_
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 125 В | 0 - 60 Гц | ± (0,005Хизм. + 0,001Хк.) |
| От 0 до 300 В (опция) | 0 - 60 Гц | ± (0,005Хизм. + 0,001Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 6 - Метрологические характеристики систем в режиме воспроизведения напряжения постоянного тока (канал оперативного питания)_
| Диапазон воспроизведения | Пределы допускаемой абсолютной погрешности |
| От 0 до 260 В | ± (0,01 Хизм. + 0,001Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 7 - Метрологические характеристики систем в режиме воспроизведения напряжения переменного и постоянного тока (дополнительные низкоуровневые выходы)
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 7,26 В | 0 - 40 Гц | ± (0,002Хизм. + 0,0004Хк.) |
| 40 - 60 Гц | ± 0,001Хизм. |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 8 - Метрологические характеристики систем в режиме воспроизведения силы переменного и постоянного тока при совместном использовании с усилителем тока AMI 99
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 180 А | 0 - 40 Гц | ± (0,005Хизм. + 10 е.м.р.) |
| 40 - 60 Гц | ± (0,001 Хизм. + 0,0002Хк.) |
Хк. - конечное значение диапазона измерений. е.м.р. - единиц младшего разряда.
Таблица 9 - Метрологические характеристики систем в режиме воспроизведения напряжения переменного и постоянного тока при совместном использовании с усилителем напряжения AMV 66
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 250 В | 0 - 40 Гц | ± (0,005Хизм. + 2 мВ)1) ± (0,005Хизм. + 10 мВ)2) ± (0,005Хизм. + 50 мв)3) |
| 40 - 60 Гц | ± (0,001 Хизм. + 0,0002Хк.) | |
| От 0 до 600 В (опция) | 0 - 40 Гц | ± (0,005Хизм. + 120 мВ) |
| 40 - 60 Гц | ± (0,001 Хизм. + 0,0002Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
1) - на пределе измерений 1 В;
) - на пределе измерений 12,5 В;
3) - на пределе измерений 125 В;
Таблица 10 - Метрологические характеристики систем в режиме воспроизведения силы переменного и постоянного тока при совместном использовании с усилителем тока и напряжения AMIV-66_
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 135 А | 0 - 40 Гц | ± (0,005Хизм. + 10 е.м.р.) |
| 40 - 60 Гц | ± (0,001 Хизм. + 0,0002Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений. е.м.р. - единиц младшего разряда.
Таблица 11 - Метрологические характеристики систем в режиме воспроизведения напряжения переменного и постоянного тока при совместном использовании с усилителем тока и напряжения AMIV-66_
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 250 В | 0 - 40 Гц | ± (0,005Хизм. + 2 мВ)1) ± (0,005Хизм. + 10 мВ)2) ± (0,005Хизм. + 50 мв)3) |
| 40 - 60 Гц | ± (0,001 Хизм. + 0,0002Хк.) | |
| От 0 до 600 В (опция) | 0 - 40 Гц | ± (0,005Хизм. + 120 мВ) |
| 40 - 60 Гц | ± (0,001 Хизм. + 0,0002Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
1) - на пределе измерений 1 В.
2) - на пределе измерений 12,5 В.
3) - на пределе измерений 125 В.
| Диапазон измерений | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 20 А | Постоянный ток | ± (0,001Хизм. + 0,001Хк.) | ± (0,0005Хизм. + 0,0001Хк.) |
| 48 - 62 Гц | ± (0,002Хизм. + 0,001Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 13 - Метрологические характеристики систем в режиме измерения силы постоянного тока
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 20 мА | ± (0,0002Хизм. + 0,0001Хк.) | ± (0,0001 Хизм. + 0,0003Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 14 - Метрологические характеристики систем в режиме измерения напряжения переменного и постоянного тока_
| Диапазон измерений | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 250 В | Постоянный ток | ± (0,0005Хизм. + 0,0005Хк.) | ± (0,0005Хизм. + 0,0002Хк.) |
| 48 - 62 Гц | ± (0,001 Хизм. + 0,001Хк.) | ± (0,0005Хизм. + 0,0001Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 15 - Метрологические характеристики систем в режиме измерения напряжения постоянного тока
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 10 В | ± (0,0002Хизм. + 0,0001Хк.) | ± (0,00005Хизм. + 0,0002Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 16 - Метрологические характеристики систем в режиме измерения фазового угла
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Частота |
| 0 - 360° | ± 1° | 5 - 40 Гц |
| ± 0,1° | 40 - 60 Гц | |
| ± 5° | 60 Гц - 2 кГц |
Таблица 17 - Метрологические характеристики систем в режиме измерения частоты
| Диапазон измерений | Пределы допускаемой погрешности | Температурный коэффициент |
| От 0,0000 до 1999,9999 Гц | 0,0000005 ppm | 0,0000001/°С |
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| 0 - 999 999,9999 с | ± (0,0025Хизм. + 0,1 мс) |
Примечание: Хизм. - измеренное значение величины.
Системы DRTS 33, DRTS 34
Таблица 19 - Метрологические характеристики систем в режиме воспроизведения силы переменного и постоянного тока_
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 96 А (От 0 до 85 А пост. тока) | 0 - 45 Гц | ± (0,004Хизм. + 0,001Хк.) | 0,0002/°С |
| 45 - 65 Гц | ± (0,0004Хизм. + 0,0001Хк.) | 0,0001/°С |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 20 - Метрологические характеристики систем в режиме воспроизведения напряжения переменного и постоянного тока (основные каналы)_
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 600 В (От 0 до 300 В пост. тока)1) | 0 - 45 Гц | ± (0,004Хизм. + 0,001Хк.) | 0,0002/°С |
| 45 - 65 Гц | ± (0,0004Хизм. + 0,0001Хк.) | 0,0001/°С |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
1) - кроме DRTS 33.
Таблица 21 - Метрологические характеристики систем в режиме воспроизведения напряжения переменного и постоянного тока (дополнительный канал)_
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 300 В | 0 - 60 Гц | ± (0,005Хизм. + 0,001Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 22 - Метрологические характеристики систем в режиме воспроизведения напряжения постоянного тока (канал оперативного питания)_
| Диапазон воспроизведения | Пределы допускаемой абсолютной погрешности |
| От 0 до 260 В | ± (0,02Хизм. + 0,002Хк.) |
Примечание: Хизм. - измеренное значение величины.
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 7,26 В | 0 - 40 Гц | ± (0,002Хизм. + 0,0004Хк.) |
| 40 - 70 Гц | ± 0,0005Хк. |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 24 - Метрологические характеристики систем в режиме воспроизведения силы переменного и постоянного тока при совместном использовании с усилителем тока AMI 332
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 224 А | 0 - 45 Гц | ± (0,004Хизм. + 0,001Хк.) | 0,0002/°С |
| 45 - 65 Гц | ± (0,0004Хизм. + 0,0001Хк.) | 0,0001/°С |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 25 - Метрологические характеристики систем в режиме воспроизведения силы переменного и постоянного тока при совместном использовании с усилителем тока AMI 632
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 256 А | 0 - 45 Гц | ± (0,004Хизм. + 0,001Хк.) | 0,0002/°С |
| 45 - 65 Гц | ± (0,0004Хизм. + 0,0001Хк.) | 0,0001/°С |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 26 - Метрологические характеристики систем в режиме измерения силы постоянного тока
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 5 мА | ± (0,0005Хизм. + 0,0002Хк.) | 0,00001/°С |
| От 0 до 20 мА | ± (0,0002Хизм. + 0,0001Хк.) | 0,00001/°С |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 27 - Метрологические характеристики систем в режиме измерения напряжения постоянного тока
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 10 В | ± (0,0002Хизм. + 0,0001Хк.) | 0,00001/°С |
Примечание: Хизм. - измеренное значение величины.
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Частота |
| 0 - 360° | ± 1° | 5 - 40 Гц |
| 0 - 360° | ± 0,2° | 40 - 70 Гц |
| ± 5° | 70 Гц - 3 кГц |
Таблица 29 - Метрологические характеристики систем в режиме измерения частоты
| Диапазон измерений | Пределы допускаемой погрешности | Температурный коэффициент |
| От 0,0000 до 2999,9999 Гц | 0,0000005 ppm | 0,0000001/°С |
Таблица 30 - Метрологические характеристики систем в режиме измерения времени включения и отключения выключателей (реле)_
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| 0 - 999 999,9999 с | ± (0,00001 Хизм. + 0,1 мс) |
Примечание: Хизм. - измеренное значение величины.
Системы DRTS 64, DRTS 66
Таблица 31 - Метрологические характеристики систем в режиме воспроизведения силы переменного и постоянного тока_
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 128 А (От 0 до 85 А пост. тока) | 0 - 45 Гц | ± (0,004Хизм. + 0,001Хк.) | 0,0002/°С |
| 45 - 65 Гц | ± (0,0004Хизм. + 0,0001Хк.) | 0,0001/°С |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 32 - Метрологические характеристики систем в режиме воспроизведения напряжения переменного и постоянного тока (основные каналы)_
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 600 В (От 0 до 300 В пост. тока) | 0 - 45 Гц | ± (0,004Хизм. + 0,001Хк.) | 0,0002/°С |
| 45 - 65 Гц | ± (0,0004Хизм. + 0,0001Хк.) | 0,0001/°С |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 33 - Метрологические характеристики систем в режиме воспроизведения напряжения переменного и постоянного тока (дополнительный канал)_
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 300 В | 0 - 60 Гц | ± (0,005Хизм. + 0,001Хк.) |
Примечание: Хизм. - измеренное значение величины.
| Диапазон воспроизведения | Пределы допускаемой абсолютной погрешности |
| От 0 до 260 В | ± (0,02Хизм. + 0,002Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 35 - Метрологические характеристики систем в режиме воспроизведения напряжения переменного и постоянного тока (дополнительные низкоуровневые выходы)
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 7,26 В | 0 - 40 Гц | ± (0,002Хизм. + 0,0004Хк.) |
| 40 - 70 Гц | ± 0,0005Хк. |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 36 - Метрологические характеристики систем в режиме воспроизведения силы переменного и постоянного тока при совместном использовании с усилителем тока AMI 332
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 224 А | 0 - 45 Гц | ± (0,004Хизм. + 0,001Хк.) | 0,0002/°С |
| 45 - 65 Гц | ± (0,0004Хизм. + 0,0001Хк.) | 0,0001/°С |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 37 - Метрологические характеристики систем в режиме воспроизведения силы переменного и постоянного тока при совместном использовании с усилителем тока AMI 632
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 256 А | 0 - 45 Гц | ± (0,004Хизм. + 0,001Хк.) | 0,0002/°С |
| 45 - 65 Гц | ± (0,0004Хизм. + 0,0001Хк.) | 0,0001/°С |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 38 - Метрологические характеристики систем в режиме измерения силы постоянного тока
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 5 мА | ± (0,0005Хизм. + 0,0002Хк.) | 0,00001/°С |
| От 0 до 20 мА | ± (0,0002Хизм. + 0,0001Хк.) | 0,00001/°С |
Примечание: Хизм. - измеренное значение величины.
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 10 В | ± (0,0002Хизм. + 0,0001Хк.) | 0,00001/°С |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 40 - Метрологические характеристики систем в режиме измерения фазового угла
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Частота |
| 0 - 360° | ± 1° | 5 - 40 Гц |
| ± 0,2° | 40 - 70 Гц | |
| ± 5° | 70 Гц - 3 кГц |
Таблица 41 - Метрологические характеристики систем в режиме измерения частоты
| Диапазон измерений | Пределы допускаемой погрешности | Температурный коэффициент |
| От 0,0000 до 2999,9999 Гц | 0,0000005 ppm | 0,0000001/°С |
Таблица 42 - Метрологические характеристики систем в режиме измерения времени включения и отключения выключателей (реле)_
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| 0 - 999 999,9999 с | ± (0,00001 Хизм. + 0,1 мс) |
Примечание: Хизм. - измеренное значение величины.
Модуль измерительный TRANSCOPE
Таблица 43 - Метрологические характеристики модуля TRANSCOPE в режиме измерения напряжения переменного тока_
| Диапазон измерений | Частота | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 425 В | 48 - 62 Гц | ± 0,0015Хк.1) | 0,00005/°С |
Примечание: Хк. - конечное значение диапазона измерений.
1) - в диапазоне измерений менее 100 мВ - погрешность ± 0,003 Хк.
Таблица 44 - Метрологические характеристики модуля TRANSCOPE в режиме измерения напряжения постоянного тока_
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| От 0 до 600 В | ± 0,0015Хк.1) | 0,00005/°С |
Примечание: Хизм. - измеренное значение величины.
1) - в диапазоне измерений менее 100 мВ - погрешность ± 0,003 Хк.
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Частота |
| 0 - 360° | ± 0,2° | 48 - 62 Гц |
Таблица 46 - Метрологические характеристики модуля TRANSCOPE в режиме измерения частоты
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Температурный коэффициент |
| 48 - 62 Гц | 0,01 Гц | 0,00005/°С |
Токоизмерительные клещи (опция 29166)
Таблица 47 - Метрологические характеристики токоизмерительных клещей
| Предел измерений силы тока | Пределы допускаемой абсолютной погрешности |
| Переменный ток | |
| 40 А | ± (0,04Хизм. + 20 мА) |
| 1,5 А | ± (0,02Хизм. + 5 мА) |
| Постоянный ток | |
| 80 А | ± (0,04Хизм. + 20 мА) |
| 2 А | ± (0,02Хизм. + 5 мА) |
Примечание: Хизм. - измеренное значение величины.
Системы RELTEST 1000
Таблица 48 - Метрологические характеристики систем в режиме воспроизведения напряжения переменного тока (основные каналы)_
| Диапазон измерений | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 100 В (от 0 до 400 В) | 40 - 400 Гц | ± (0,005Хизм. + 0,002Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 49 - Метрологические характеристики систем в режиме воспроизведения напряжения переменного тока (дополнительный канал)_
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 130 В | 40 - 400 Гц | ± (0,005Хизм. + 0,002Хк.) |
Примечание: Хизм. - измеренное значение величины.
| Диапазон измерений | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 15 А | 40 - 400 Гц | ± (0,005Хизм. + 0,002Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 51 - Метрологические характеристики систем в режиме воспроизведения силы переменного тока (дополнительный канал)_
| Диапазон воспроизведения | Частота | Пределы допускаемой абсолютной погрешности |
| От 0 до 0,1 А (от 0 до 1 А) | 40 - 400 Гц | ± (0,005Хизм. + 0,002Хк.) |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
Таблица 52 - Метрологические характеристики систем в режиме измерения фазового угла
| Диапазон измерений | Пределы допускаемой абсолютной погрешности | Частота |
| 0 - 360° | ± 1° | 40 - 400 Гц |
Таблица 53 - Метрологические характеристики систем в режиме измерения частоты
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| 40 - 400 Гц | 0,0001 Гц |
Таблица 54 - Метрологические характеристики систем в режиме измерения времени включения и отключения выключателей (реле)_
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| 0 - 9 999,9999 с | ± (0,0001Хизм. + 0,1 мс) |
Примечание: Хизм. - измеренное значение величины.
Таблица 55 - Технические характеристики систем DRTS 6
| Характеристика | Значение |
| Напряжение сети питания, В | от 180 до 264 |
| Частота сети питания, Гц | От 47 до 63 |
| Габаритные размеры, мм, (длинахширинахвысота) | |
| - система DRTS 6 | 470x430x170 |
| - усилитель тока AMI 99 | 470x430x170 |
| - усилитель напряжения AMV 66 | 360x230x170 |
| - усилитель тока и напряжения AMIV 66 | 470x360x170 |
| Масса, кг | |
| - система DRTS 6 | 18 |
| - усилитель тока AMI 99 | 16 |
| - усилитель напряжения AMV 66 | 7 |
| - усилитель тока и напряжения AMIV 66 | 18 |
| Нормальные условия применения: - температура окружающего воздуха, °С | 23 ± 5 |
| Характеристика | Значение |
| - относительная влажность воздуха, % | до 80 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от 0 до + 50 |
| - относительная влажность воздуха, % | до 95 без конденсации |
| Таблица 56 - Технические характеристики систем DRTS 33, DRr | rS 34, DRTS 64, DRTS 66 |
| Характеристика | Значение |
| Напряжение сети питания, В | от 180 до 264 |
| Частота сети питания, Гц | От 45 до 65 |
| Габаритные размеры, мм, (длинахширинахвысота) | |
| - система DRTS 33, DRTS 34, DRTS 64, DRTS 66 | 466x423x150 |
| - усилитель тока AMI 332 | 466x423x150 |
| - усилитель тока AMI 632 | 466x423x150 |
| Масса, кг | |
| - система DRTS 33 | 16 |
| - система DRTS 34 | 18 |
| - система DRTS 64 | 20 |
| - система DRTS 66 | 20 |
| - усилитель тока AMI 332 | 16 |
| - усилитель тока AMI 632 | 18 |
| Нормальные условия применения: | |
| - температура окружающего воздуха, °С | 23 ± 2 |
| - относительная влажность воздуха, % | до 80 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от 0 до + 50 |
| - относительная влажность воздуха, % | до 95 без конденсации |
Таблица 57 - Технические характеристики систем RELTEST 1000
| Характеристика | Значение |
| Напряжение сети питания, В | от 85 до 264 переменного тока или от 120 до 370 постоянного тока |
| Частота сети питания, Гц | 50/60 |
| Габаритные размеры, мм, (длинаxширинаxвысота) | 460x350x170 |
| Масса, кг | 13 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23 ± 2 до 80 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до + 50 до 95 без конденсации |
Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 58 - Комплектность систем DRTS 6
| Наименование | Код | Примечание |
| Система DRTS 6 в комплекте с набором кабелей, ПО TDMS и кейсом для транспортировки | 10156 | |
| Усилитель тока AMI 99 | 27156 | Опция |
| Усилитель напряжения AMV 66 | 63156 (28156) | Опция |
| Усилитель тока и напряжения AMIV 66 | 13156 | Опция |
| Аналоговый измерительный модуль AC/DC | 19153 | Опция |
| Выход напряжения 300 В | 33156 | Опция |
| Интерфейс IEC61850 | 81156 | Опция |
| Модуль для проверки реле с большим сопротивлением нагрузки IN 2 CDG | 98156 | Опция |
| Усилитель тока 100 А | 47156 | Опция |
| Внешний модуль GPS | 10161 | Опция |
| Оптическая головка SH-2003 | 20162 | Опция |
| Модуль ввода/вывода | 14150 | Опция |
| Комплект дополнительных кабелей | 15156 | Опция |
| Транспортировочный кейс | 77156 | Опция |
| Алюминиевый транспортировочный кейс | 18156 | Опция |
| Мягкая сумка для переноски | 48156 | Опция |
| Опция SEI последовательного соединения токовых выходов | 35150 | Опция |
| Опция PAV параллельного соединения выходов напряжения | 34150 | Опция |
| Опция PA-I параллельного соединения токовых выходов | 36156 | Опция |
| Руководство по эксплуатации | ||
| Методика поверки |
Таблица 59 - Комплектность систем DRTS 33, DRTS 34, DRTS 64, DRTS 66
| Наименование | Код | Примечание |
| Система DRTS 33 в комплекте с набором кабелей, ПО TDMS и кейсом для транспортировки | 10170 | |
| Система DRTS 34 в комплекте с набором кабелей, ПО TDMS и кейсом для транспортировки | 22170 | |
| Система DRTS 64 в комплекте с набором кабелей, ПО TDMS и кейсом для транспортировки | 35170 | |
| Система DRTS 66 в комплекте с набором кабелей, ПО TDMS и кейсом для транспортировки | 45170 | |
| Модуль синхронизации выходов IRIG-B | 87170 | Опция |
| Встроенный GPS-приемник с антенной и кабелем | 88170 | Опция |
| Интерфейс IEC61850 | 89170 | Опция |
| Усилитель тока HPB 400 | 70170 | Опция |
| Модуль для проверки реле с большим сопротивлением нагрузки IN 2 CDG | 98156 | Опция |
| Модуль измерительный TRANSCOPE | 82170 | Опция |
| Внешний модуль GPS | 10161 | Опция |
| Оптическая головка SH-2003 | 20162 | Опция |
| Комплект дополнительных кабелей | 15170 | Опция |
| Транспортировочный кейс | 85170 | Опция |
| Наименование | Код | Примечание |
| Алюминиевый транспортировочный кейс | 17170 | Опция |
| Мягкая сумка для переноски | 18170 | Опция |
| Токоизмерительные клещи | 29166 | Опция |
| Усилитель тока AMI 332 | 80170 | Опция |
| Усилитель тока AMI 632 | 81170 | Опция |
| Подставка | 19170 | Опция |
| Руководство по эксплуатации | ||
| Методика поверки |
Таблица 60 - Комплектность систем RELTEST 1000
| Наименование | Код | Примечание |
| Система RELTEST 1000 в комплекте с набором кабелей, ПО TDMS и кейсом для транспортировки | 20174 | |
| Интерфейс IEC61850 | 89170 | Опция |
| Низкоуровневые выходы | 91174 | Опция |
| Комплект кабелей для тестирования реле Thytronic Thysensor | 16174 | Опция |
| Комплект кабелей для тестирования реле ABB | 17174 | Опция |
| Транспортировочный кейс | 85174 | Опция |
| Руководство по эксплуатации | ||
| Методика поверки |
осуществляется по документу МП 56471-14 «Системы контрольно-измерительные для проверки релейной защиты DRTS 6, DRTS 33, DRTS 34, DRTS 64, DRTS 66, RELTEST 1000. Методика поверки», утвержденному ФГУП «ВНИИМС» в ноябре 2013 г.
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); измеритель многофункциональный характеристик переменного тока РЕСУРС-иБ2-ПТ (Госреестр № 29470-05); катушка электрического сопротивления Р310 (Госреестр № 116258); шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ. 1 (Госреестр № 24112-02); мультиметр 3458А (Госреестр № 25900-03); калибратор многофункциональный Fluke 5520A (Госреестр № 51160-12); частотомер электронно-счетный Ч3-63/1 (Госреестр № 9084-90); измеритель параметров цифровой Ф291 (Госреестр № 9223-83).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к системам контрольно-измерительным для проверки релейной защиты DRTS 6, DRTS 33, DRTS 34, DRTS 64, DRTS 66, RELTEST 1000
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
3. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2^ 10 Гц.
4. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
5. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
6. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
7. Техническая документация фирмы «I.S.A. S.r.l.», Италия.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
