Комплекс контроля вибросостояния гидроагрегатов измерительный многоканальный переносной МИК-16, 56473-14

Назначение

Комплекс контроля вибросостояния гидроагрегатов измерительный многоканальный переносной МИК-16 (далее комплекс МИК-16) предназначен для измерения виброперемещения, биения валов и оценки вибрационного состояния элементов конструкции гидроагрегатов во время их работы.

Описание

Принцип работы комплекса МИК-16 основан на преобразовании и обработке сигналов, поступающих от первичных преобразователей.

Комплекс МИК-16 осуществляет измерение и обработку сигналов до пятнадцати датчиков одновременно.

Комплекс МИК-16 включает блок предварительной обработки сигналов, датчик биения вала ДОП-4, преобразователь виброперемещений ИВП-05-0,8/200, вибропреобразователь АР37 совместно с усилителем-интегратором УИН-10 и персональный компьютер, на экране которого отображаются результаты измерений.

Датчик биения валов ДОП-4 предназначен для преобразования величины зазора между чувствительным элементом датчика и поверхностью вращающегося вала в напряжение, пропорциональное величине зазора. Датчик является датчиком индукционного типа и имеет чувствительный элемент в виде катушки индуктивности. При приближении к катушке магнитопроводящей поверхности, часть энергии электромагнитных колебаний поглощается этой поверхностью. Величина поглощённой энергии преобразуется в датчике в напряжение, пропорциональное величине зазора и выводится на контакт соединителя для последующей регистрации.

Вибропреобразователь АР37 представляет собой акселерометр, который является преобразователем инерционного типа и использует прямой пьезоэлектрический эффект, где электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Вибропреобразователь работает совместно с усилителем-интегратором УИН-10.

Усилитель-интегратор УИН-10 состоит из усилителя заряда, интегратора и выходного усилителя и осуществляет преобразование выходного сигнала акселерометра (заряда) в электрический сигнал (напряжение), пропорциональное виброскорости и виброперемещению.

Преобразователь виброперемещений ИВП-05-0,8/200 реализует акселерометрический метод измерения виброперемещений, основанный на двойном интегрировании виброускорений, измеренных при помощи акселерометра.

Блок предварительной обработки сигналов представляет собой пятнадцатиканальный измеритель, который осуществляет измерение и обработку сигналов одновременно по всем измерительным каналам, сбор информации, анализ и передачу данных на компьютер.

Питание комплекса МИК-16 осуществляется от сети переменного тока напряжением от 185 до 220 В частотой 50 Гц.

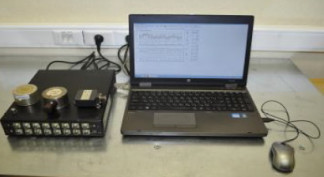

Внешний вид комплекса контроля вибросостояния гидроагрегатов измерительного многоканального переносного МИК-16 представлен на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) не является метрологически значимым. Метрологические характеристики нормированы, влияние ПО на них не оказывает.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по МИ 3286-2010 уровню «С».

Технические характеристики

Режим измерения вибрации Диапазон измерения виброперемещения на базовой частоте,

мкм    от 5 до 1000

Диапазон рабочих частот, Гц    от 0,8 до 200

Пределы допускаемой относительной погрешности при измерении виброперемещения в диапазоне измерения на базовой    ±10

частоте в диапазоне рабочих температур канала, %

Неравномерность амплитудно-частотной характеристики в рабочем диапазоне частот и в диапазоне рабочих температур канала, дБ, не более

Режим измерений биения валов Диапазон измерений биения валов, мкм Диапазон рабочих частот, Гц

Пределы допускаемой относительной погрешности при измерении биения вала в диапазоне измерения на базовой частоте 5 Гц в диапазоне рабочих температур канала, %

Неравномерность амплитудно-частотной характеристики в рабочем диапазоне частот и в диапазоне рабочих температур канала, дБ, не более Условия эксплуатации:

диапазон рабочих температур измерительных каналов с ис-

о/~'

пользованием датчиков, С:

-    с измерителем виброперемещений ИВП-05-08/200

-    с датчиком вибрации АР-37

-    с датчиком биения вала ДОП-4

Габаритные размеры (ВхШ*Г), мм, не более:

-    блок предварительной обработки сигналов

-    измеритель виброперемещений ИВП-05-08/200

-    усилитель-интегратор УИН-10

-    датчик вибрации АР-37

-    датчик биения вала ДОП-4

Масса, г, не более:

-    блок предварительной обработки сигналов

-    измеритель виброперемещений ИВП-05-08/200

-    усилитель-интегратор УИН-10

-    датчик вибрации АР-37

-    датчик биения вала ДОП-4

Знак утверждения типа

±1

от 30 до 4000 от 0,2 до 20

±10

±1

от минус 10 до плюс 70 от минус 60 до плюс 150 от 0 до плюс 40

65x270x310

24x54x86,5

40x65x78

15x14x17

40x65x100

2490

130

180

12

360

Знак утверждения типа наносится на корпус блока предварительной обработки сигналов методом наклейки и на титульный лист паспорта методом печати или наклейки.

Комплектность

Комплекс контроля вибросостояния гидроагрегатов измеритель- 1 шт. ный многоканальный переносной МИК-16 №0701 в составе: переносной персональный компьютер    1 шт.

блок предварительной обработки сигналов    1 шт.

Поверка

осуществляется по документу МП 56473-14 «Комплекс контроля вибросостояния гидроагрегатов измерительный многоканальный переносной МИК-16. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.11.2013 г.

Основные средства поверки: эталонная виброустановка 2-го разряда по МИ 2070-90 и головка микрометрическая цифровая с ценой деления 0,001мм.

Сведения о методах измерений

ГОСТ Р ИСО 7919-1-99 «Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Общие требования»

Нормативные и технические документы, устанавливающие требования к комплексу контроля вибросостояния гидроагрегатов измерительному многоканальному переносному МИК-16

1 Рекомендация «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3 10-1 - 2104 Гц» МИ 2070-90.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
