| Номер в госреестре | 56474-14 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | UTB |
| Изготовитель | "UNI-Trend Group Limited", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 12.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Клещи электроизмерительные UTB Назначение средства измерений
Клещи электроизмерительные UTB (далее - клещи), предназначены для измерения силы переменного и постоянного тока (модификация UTB 3204), напряжения переменного и постоянного тока, активного сопротивления и частоты переменного тока (модификации UTB 3204, иТВ 3205 А, иТВ 3207, UTB3232), мощности, коэффициента мощности и фазового угла (модификация UTB3232).
Клещи электроизмерительные UTB представляют собой сочетание трансформатора тока с измерительным устройством. Первичной обмоткой трансформатора служит проводник, по которому проходит ток, охваченный разъемным магнитопроводом. Магнитный поток, наводимый в магнитопроводе, индуктирует во вторичной обмотке ток, проходящий через шунт. Полученный измерительный сигнал преобразуется и через аналогоцифровой преобразователь подается на жидкокристаллический дисплей.
На передней панели клещей расположены входные разъёмы для подключения измерительных кабелей, поворотный переключатель режимов работы с функциональными клавишами и жидкокристаллический дисплей. На задней панели расположен отсек для установки элементов питания.
Клещи имеют пять модификаций UTB 3201, UTB 3204, UTB 3205А, UTB 3207, UTB 3232 отличающиеся функциональными возможностями.
Клещи являются портативными приборами и выполнены в пластмассовом корпусе.
Клещи могут применяться энергетическими службами предприятий для контроля функционирования электроустановок.

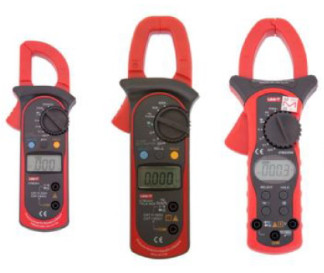

Общий вид клещей приведен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) указано на рисунке 2.
Основные метрологические и технические характеристики представлены в таблицах 1-28. Для модификации UTB3201
Диапазоны и погрешность измерения напряжения переменного тока частотой от 40 Гц до 400 Гц.
Таблица 1
| Диапазон измерения напряжения переменного тока частотой от 40 Гц до 400 Гц, В | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока частотой от 40 Гц до 400 Гц, В |
| от 0 до 2 включительно | 1 мВ | ±(1,2 % U + 5 ед.мл.р.) |
| от 0 до 20 включительно | 10 мВ | |
| от 0 до 200 включительно | 100 мВ | |
| от 0 до 600 включительно | 1 В | ±(1,5 % U + 5 ед.мл.р.) |
Таблица 2
| Диапазон измерения напряжения постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 200 мВ включительно | 0,1 мВ | ±(0,8 % U + 3 ед.мл.р.) |
| от 0 до 2 В включительно | 1 мВ | ±(0,8 % U + 1 ед.мл.р.) |
| от 0 до 20 В включительно | 10мВ | |
| от 0 до 200 В включительно | 100 мВ | |
| от 0 до 600 В включительно | 1 В | ±(1 % U + 3 ед.мл.р.) |
Диапазоны и погрешность измерения электрического сопротивления
Таблица 3
| Диапазон измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 200 Ом включительно | 100 мОм | ±( 1,2 % R + 2 ед.мл.р.) |
| от 0 до 2 кОм включительно | 1 Ом | ±(1 %R+ 2 ед.мл.р.) |
| от 0 до 20 кОм включительно | 10 Ом | |
| от 0 до 200 кОм включительно | 100 Ом | |
| от 0 до 2 МОм включительно | 1 кОм | ±( 1,2 % R + 2 ед.мл.р.) |
| от 0 до 20 МОм включительно | 10 кОм | ±( 1,5 % R + 2 ед.мл.р.) |
Диапазоны и погрешность измерения силы переменного тока частотой 50 Гц (60 Гц) _Таблица 4
| Диапазон измерения силы переменного тока частотой 50 Гц (60 Гц), А | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока частотой 50 Гц (60 Гц), А |
| от 0 до 0,999 включительно | 0,001 А | ±(4 % I + 40 ед. мл. р.) |
| от 1 до 2 включительно | ±(3 % 1 + 30 ед. мл. р.) | |
| от 0 до 3,99 включительно | 0,01 А | ±(3 % I + 12 ед. мл. р.) |
| от 4 до 20 включительно | ±(2 % I + 8 ед. мл. р.) | |
| от 0 до 200 включительно | 0,1 А | ±(1,0 % I + 9 ед. мл. р.) |
| от 0 до 400 включительно | 1 А |
Таблица 5
| Диапазон измерения напряжения постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 400 мВ включительно | 0,1 мВ | ±(0,8 % U + 3 ед. мл. р.) |
| от 0 до 4 В включительно | 1 мВ | ±(0,8 % U + 1 ед.мл. р.) |
| от 0 до 40 В включительно | 10 мВ | |
| от 0 до 400 В включительно | 100 мВ | |
| от 0 до 600 В включительно | 1 В | ±(1 % U + 3 ед.мл. р.) |
Диапазоны и погрешность измерения напряжения переменного тока частотой от 40 Гц до 400 Гц
Таблица 6
| Диапазон измерения напряжения переменного тока частотой от 40 Гц до 400 Гц, В | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока частотой от 40 Гц до 400 Гц, В |
| от 0 до 4 включительно | 1 мВ | ±(1,0 % U + 5 ед.мл. р.) |
| от 0 до 40 включительно | 10 мВ | |
| от 0 до 400 включительно | 100 мВ | |
| от 0 до 600 включительно | 1 В | ±(1,2 % U + 5 ед. мл. р.) |
Диапазоны и погрешность измерения электрического сопротивления
Таблица 7
| Диапазон измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 400 Ом включительно | 0,1 Ом | ±(1,2 % R + 2 ед. мл. р.) |
| от 0 до 4 кОм включительно | 1 Ом | ±( 1 % R + 2 ед. мл. р.) |
| от 0 до 40 кОм включительно | 10 Ом | |
| от 0 до 400 кОм включительно | 100 Ом | |
| от 0 до 4 МОм включительно | 1 кОм | ±( 1,2 % R + 2 ед. мл. р.) |
| от 0 до 40 МОм включительно | 10 кОм | ±(1,5 % R + 2 ед. мл. р.) |
Таблица 8
| Диапазон измерения частоты | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения частоты, |
| от 0 Гц до 9,999 Гц включительно | 0,001 Гц | ±( 1 % F+ 2 ед. мл. р.) |
| от 10 Гц до 99,99 Гц включительно | 0,01 Гц | |
| от 100 Гц до 0,9 кГц включительно | 0,1 Гц | |
| от 1 кГц до 9,999 кГц включительно | 1 Гц | |
| от 10 кГц до 99,999 кГц включительно | 10 Гц | |
| от 100 кГц до 1 МГц включительно | 100 Гц |
Диапазоны и погрешность измерения силы постоянного тока
Таблица 9
| Диапазон измерения силы постоянного тока, А | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы постоянного тока, А |
| от 0 до 40 включительно | 0,01 А | ±(2 % I + 5 ед. мл. р.) |
| от 0 до 400 включительно | 0,1 А | ±(2 % I + 3 ед. мл. р.) |
Диапазоны и погрешность измерения силы переменного тока частотой 50 Гц (60 Гц)
Таблица
| Диапазон измерения силы переменного тока частотой 50 Гц (60 Гц), А | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока частотой 50 Гц (60 Гц), А |
| от 0 до 40 включительно | 0,01 А | ±(2,5 % I + 8 ед. мл. р.) |
| от 0 до 400 включительно | 0,1 А | ±(2,5 % I + 5 ед. мл. р.) |
Для модификации UTB3205A
Диапазоны и погрешность измерения силы переменного тока частотой 50 Гц (60 Гц)
| Таблица 1 | ||
| Диапазон измерения силы переменного тока частотой 50 Гц (60 Гц), А | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока частотой 50 Гц (60 Гц), А |
| от 0 до 400 включительно | 0,1 А | ±(1,5 % I+ 5 ед.мл.р.) |
| свыше 400 до 800 включительно | 1 А | ±(2 % I + 5 ед. мл. р.) |
| свыше 800 до 1000 включительно | ±(3 % I + 5 ед. мл. р.) |
| Таблица 1 | ||
| Диапазон измерения напряжения постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 400 мВ включительно | 100 мкВ | ±(0,8 % U + 3 ед. мл. р.) |
| от 0 до 4 В включительно | 1 мВ | ±(0,8 % U + 1 ед. мл. р.) |
| от 0 до 40 В включительно | 10 мВ | |
| от 0 до 400 В включительно | 100 мВ | |
| от 0 до 600 В включительно | 1 В | ±(1 % U + 3 ед. мл. р.) |
Диапазоны и погрешность измерения напряжения переменного тока частотой от 40 до 400 Гц
| Таблица 1 | ||
| Диапазон измерения напряжения переменного тока частотой от 40 до 400 Гц, В | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока частотой от 40 до 400 Гц, В |
| от 0 до 4 включительно | 1 мВ | +(1,2 % U + 5 ед. мл. р.) |
| от 0 до 40 включительно | 10 мВ | |
| от 0 до 400 включительно | 100 мВ | |
| от 0 до 600 включительно | 1 В | ±(1,5 % U + 5 ед. мл. р.) |
Диапазоны и погрешность измерения электрического сопротивления
| Таблица 1 | ||
| Диапазон измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 400 Ом включительно | 0,1 Ом | ±(1,2 % R + 2 ед. мл. р.) |
| от 0 до 4 кОм включительно | 1 Ом | ±(1 % R + 2 ед. мл. р.) |
| от 0 до 40 кОм включительно | 10 Ом | |
| от 0 до 400 кОм включительно | 100 Ом | |
| от 0 до 4 МОм включительно | 1 кОм | ±(1,2 % R + 2 ед. мл. р.) |
| от 0 до 40 МОм включительно | 10 кОм | ±(1,5 % R + 2 ед.мл.р.) |
Диапазоны и погрешность измерения частоты
Таблица
| Диапазон измерения частоты | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения частоты |
| от 10 Гц до 1 МГ ц включительно | 0, 001 Гц | ±(0,1 % F + 3 ед. мл. р.) |
Для модификации UTB3207
Диапазоны и погрешность измерения напряжения постоянного тока
| Таблица 1 | ||
| Диапазон измерения напряжения постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 6,6 В включительно | 1 мВ | ±(0,8 % U + 1 ед. мл. р.) |
| от 0 до 66 В включительно | 10 мВ | |
| от 0 до 600 В включительно | 100 мВ | |
Диапазоны и погрешность измерения напряжения переменного тока частотой от 40 до 400 Гц
| Таблица 1 | ||
| Диапазон измерения напряжения переменного тока частотой от 40 до 400 Гц | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока частотой от 40 до 400 Гц, В |
| от 0 до 6,6 В включительно | 1 мВ | ±(1,2 % U + 5 ед. мл. р.) |
| от 0 до 66 В включительно | 10 мВ | |
| от 0 до 600 В включительно | 100 мВ | |
Диапазоны и погрешность измерения электрического сопротивления
| Таблица 1 | ||
| Диапазон измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 660 Ом включительно | 0,1 Ом | ±(1,2 % R + 2 ед. мл. р.) |
| от 0 до 6,6 кОм включительно | 1 Ом | ±( 1 % R + 2 ед. мл. р.) |
| от 0 до 66 кОм включительно | 10 Ом | |
| от 0 до 66 кОм включительно | 100 Ом | |
| от 0 до 6,6 МОм включительно | 1 кОм | ±( 1,2 % R + 2 ед. мл. р.) |
| от 0 до 66 МОм включительно | 10 кОм | ±(1,5 % R + 2 ед. мл. р.) |
Диапазоны и погрешность измерения частоты
| Таблица 1 | ||
| Диапазон измерения частоты | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения частоты |
| от 0 Гц до 660 Г ц включительно | 0,1 Гц | ±(0,1 % f + 3 ед. мл. р.) |
| от 0 Гц до 6,6 кГц включительно | 0,001 кГц | |
| от 0 Гц до 66 кГц включительно | 0,01 кГц | |
| от 0 Гц до 660 кГц включительно | 0,1 кГц | |
| от 0 Гц до 1 МГ ц включительно | 0,001 МГц | |
Диапазоны и погрешность измерения силы переменного тока частотой 50 Гц (60 Гц)
Таблица 20
| Диапазон измерения силы переменного тока частотой 50 Гц (60 Гц), А | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока частотой 50 Гц (60 Гц), А |
| от 0 до 66 включительно | 0,01 А | ±(2 % I + 40 е.м.р.) |
| от 0 до 1000 включительно | 0,1 А | ±(2 % I + 8 е. м. р.) |
Диапазоны и погрешность измерения силы постоянного тока
Таблица 21
| Диапазон измерения силы постоянного тока, А | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы постоянного тока, А |
| от 0 до 66 включительно | 0,01 А | ±(2 % I + 40 е. м. р.) |
| от 0 до 1000 включительно | 0,1 А | ±(2 % I + 8 е. м. р.) |
Для модификации UTB 3232
Диапазоны и погрешность измерения напряжения переменного тока
Таблица 22
| Диапазон измерения напряжения переменного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока частотой от 40 до 400 Гц, В, |
| от 0 до 15 В включительно | 0,1 В | ±(1,2 % U + 5 ед. мл. р.) |
| от 0 до 100 В включительно | ||
| от 0 до 300 В включительно | ||
| от 0 до 600 В включительно |
Диапазоны и погрешность измерения частоты
Таблица 23
| Диапазон измерения частоты | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения частоты |
| от 20 Гц до 500 Гц включительно | 1 Гц | ±(0,5 % F + 5 ед. мл. р.) |
Диапазоны и погрешность измерения силы переменного тока частотой 50 Гц (60 Гц)
Таблица 24
| Диапазон измерения силы переменного тока частотой | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока частотой 50 Гц (60 Гц), А |
| от 0 до 39,9 А включительно | 0,1 А | ±(2 % I + 5 ед. мл. р.) |
| от 40 до 99,9 А включительно | ||
| от 100 до 399,9 А включительно | ||
| от 400 до 1000 А включительно | 1 А |
Таблица 25
| Ток / Напряжение | Диапазон напряжения | ||||
| 15 В | 100 В | 300 В | 600 В | ||
| Диапаз он тока | 40 A | 0,60 кВт | 4,00 кВт | 12,00 кВт | 24,00 кВт |
| 100 A | 1,50 кВт | 10,00 кВт | 30,00 кВт | 60,00 кВт | |
| 400 A | 6,00 кВт | 40,00 кВт | 120,0 кВт | 240,0 кВт | |
| 1000 A | 15,00 кВт | 100,0 кВт | 300,0 кВт | 600,0 кВт | |
| Пределы допускаемой основной относительной погрешности | ±(3 % W + 5 ед. мл. р.) | ||||
| Единица младшего разряда (ед.мл.р.) | <1000 кВт: 0,01 кВт >100 кВт: 0,1 кВт | ||||
Диапазоны и погрешность измерения реактивной мощности
Таблица 26
| Ток / Напряжение | Диапазон напряжения | ||||
| 15 В | 100 В | 300 В | 600 В | ||
| Диапазон тока | 40 A | 0,6 квар | 4 квар | 12 квар | 24 квар |
| 100 A | 1, 5 квар | 10 квар | 30 квар | 60 квар | |
| 400 A | 6 квар | 40 квар | 120 квар | 240 квар | |
| 1000 A | 15 квар | 100 ваар | 300 квар | 600 квар | |
| Пределы допускаемой основной относительной погрешности | Диапазон 15В/1000А ±(4 % Var + 20 ед. мл. р.) Другие диапазоны ±(4 % Var + 5 ед. мл. р.) | ||||
| Единица младшего разряда (ед.мл.р.) | <1000 квар: 0,01 квар >100 квар: 0,1 квар | ||||
Диапазоны и погрешность измерения коэффициента мощности
Таблица 27
| Диапазон измерения коэффициента мощности | Условия измерения | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения коэффициента мощности, не более |
| от 0,3 до 1 включительно (емкость и индуктивность) | Минимальный измеряемый ток 10 А Минимальное измеряемое напряжение 45 В | 0,001 | ±0,022 % |
Таблица 28
| Диапазон измерения фазового угла | Условия измерения | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной абсолютной погрешности измерения фазового угла |
| от 0° до 360° включительно | Минимальный измеряемый ток 10 А Минимальное измеряемое напряжение 45 В | 1° | ±1° |
Примечание*:
Пределы допускаемой дополнительной погрешности измерения напряжения, силы тока, электрического сопротивления и частоты, вызванной изменением температуры окружающей среды от нормальных условий, не более 0,1 предела допускаемой основной погрешности. Пределы допускаемой дополнительной температурной погрешности при измерении характеристик для всех модификаций мультиметров составляет 1/2 основной погрешности на каждые 10 °С изменения температуры окружающей среды.
Примечание**: U, I, R, f, W, Var, - измеренные значения напряжения, силы тока, электрического сопротивления и частоты, активной, реактивной мощности, ед. мл. р. -единица младшего разряда в указанном диапазоне.
Диапазон температур нормальных условий, °С Диапазон рабочих температур, °С для UTB3201, UTB3204, UTB3205A, UTB3207 Диапазон рабочих температур, °С для UTB3232
от 18 до 28 от 0 до 40
от 0 до 50
3.0
9.0
6.0 IP 40 20 000
30x76x208 236x97 x40 285,3x105,0x44,5 300x112x39
0,260
0,350
0,583
0,601
от минус 10 до плюс 50 от 0 до 75
от минус 20 до плюс 60 от 0 до 75
Номинальное напряжение питания, В
- для UTB3201
- для UTB3204, UTB3205A, UTB3207
- для UTB3232
Степень защиты оболочки по ГОСТ 14254-96 Средняя наработка на отказ, ч Габаритные размеры, мм, не более:
- для UTB3201, UTB3204
- для UTB3205A
- для UTB3207
- для UTB3232 Масса, кг, не более:
- для UTB3201, UTB3204
- для UTB3205A
- для UTB3207
- для UTB3232
Условия транспортирования и хранения для UTB3201 ,UTB3205A, UTB3207:
- температура, °С
- относительная влажность, %
UTB3232:
- температура, °С
- относительная влажность, %
UTB3204:
- температура, °С от минус 20 до плюс 60
- относительная влажность, % от 0 до 85.
Знак утверждения типа наносят на клещи методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входит:
| 1. | Клещи электроизмерительные UTB | 1 шт. |
| 2. | Комплект измерительных кабелей | 1 шт.; |
| 3. | Футляр (для UTB 3201, UTB 3205А) | 1 шт.; |
| 4. | Сумка для переноски (для UTB 3204) | 1 шт.; |
| 5. | Кейс (для UTB 3207) | 1 шт.; |
| 6. | Клещи электроизмерительные UTB. Руководство по эксплуатации. | 1 экз.; |
| 7. | "Клещи электроизмерительные UTB. Методика поверки" (поставляется по | |
| отдельному заказу организациям проводящим поверку). | 1 экз. | |
Поверка клещей электроизмерительных UTB осуществляется по документу МП 56474-14 «Клещи электроизмерительные UTB. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2013 года.
Перечень основных средств, применяемых при поверке:
1. Калибратор универсальный Fluke 5520A с модулем PQ: от 0,2 нФ до 110 мФ, ПГ ±(0,0025-0,011) Ах; мощность переменного тока в диапазоне напряжений от 33 мВ до 1000 В, токов от 3,3 мА до 20,5 А частот (45-65) Гц: ПГ ±(0,0008-0,0014) Ах; фазовый угол (0-360) ° погрешность ±0,1 ° в диапазоне частот (10-65) Гц.
2. Мегаомметр М-4100/3, диапазон измерения сопротивления 500 Мом, кл.т.1,5;
3. Калибратор многофункциональный Transmille 3041, диапазон измерения напряжения постоянного тока ±0-1025 В, ПГ 0,0008 %, диапазон измерения силы постоянного тока
0-30 А, ПГ 0,005 %;
4. Магазин сопротивления Р4831 R: (0,021-111111,10) Ом, класс точности 0,02.
Методы измерений указаны в документе «Клещи электроизмерительные UTB. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным UTB
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ 12.2.091-2002 (МЭК61010-1) "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1 Общие требования";
Техническая документация фирмы-изготовителя "UNI-Trend Group Limited", Китай.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 75 |
| Поверителей | 17 |
| Актуальность данных | 18.09.2024 |
