| Номер в госреестре | 56475-14 |
| Наименование СИ | Мультиметры |
| Обозначение типа СИ | UTB |
| Изготовитель | "UNI-Trend Group Limited", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 12.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Мультиметры UTB Назначение средства измерений
Мультиметры UTB (далее - мультиметры), предназначены для измерения сигналов напряжения постоянного (переменного) тока и силы постоянного (переменного) тока, емкости, индуктивности, частоты, сигналов от термопар типа К по ГОСТ Р 8.585-2001.
Принцип действия мультиметров основан на нормировании входного аналогового сигнала входными делителями (шунтами), последующего его преобразования в цифровую форму аналого-цифровым преобразователем (АЦП), сравнения с опорным напряжением постоянного тока и вывода результатов измерения на дисплей мультиметра.
На передней панели мультиметров расположены входные разъёмы для подключения измерительных кабелей, поворотный переключатель режимов работы с функциональными клавишами и жидкокристаллический дисплей. На задней панели расположен отсек для установки элементов питания.
Мультиметры имеют 9 модификаций UTB 171В (Intelligent Digital Multimeter), UTB 181B (Scope Digital Multimeter), uTb 133A (Palm Size Digital Multimeter), UTB 133D (Palm Size Digital Multimeter), UTB 139B (Modern Digital Multimeter), UTB 150D (Modern Digital Multimeter), UTB 158C (Modern Digital Multimeter), UTB 161E (Modern Digital Multimeter), UTB 1107 (Automotive Multi-purpose Meters) отличающиеся функциональными возможностями, габаритными размерами и массой.
Мультиметры являются портативными приборами и выполнены в пластмассовом корпусе.

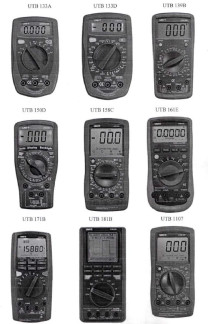

Общий вид мультиметров приведен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) указано на рисунке 2.
Место нанесения знака почерки (клейма-наклейки)
Мес то нанесения знака утверждения типа
Основные метрологические и технические характеристики представлены в таблицах 1-66
Для модификации UTB171B (Intelligent Digital Multimeter) Диапазоны и погрешность измерения силы переменного тока
Таблица 1
| Диапазоны измерения силы переменного тока частотой от 45 Гц до 1 кГц | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока частотой от 45 Гц до 1 кГц, мкА |
| от 0 до 199,99 мкА включительно | 0,01 мкА | ±(0,8 % I + 15 ед.мл.р.) |
| от 200 до 1999,9 мкА включительно | 0,1 мкА | |
| от 2000 мкА до 19,999 мА включительно | 0,001 мА | |
| от 20 до 199,99 мА включительно | 0,01 мА | |
| от 200 мА до 10 А включительно | 0,001 А | ±(2 % I + 20 ед.мл.р.) |
Таблица 2
| Диапазоны измерения силы переменного тока частотой от 1 кГц до 5 кГц | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока частотой от 1 кГц до 5 кГц, мкА |
| от 0 до 199,00 мкА включительно | 0,01 мкА | ±(1,5 % I + 40 ед.мл.р.) |
| от 200 до 1999,9 мкА включительно | 0,1 мкА | |
| от 2000 мкА до 19,999 мА включительно | 0,001 мА | |
| от 20 до 199,99 мА включительно | 0,01 мА | |
| от 2001 мА до 10 А включительно | 0,001 А | +(6 % I + 40 ед.мл.р.) |
Диапазоны и погрешность измерения электрического сопротивления
Таблица 3
| Диапазоны измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 199,99 Ом включительно | 10 мОм | ±(0,4 % R + 20 ед.мл.р.) |
| от 200 Ом до 1,99 кОм включительно | 0,1 Ом | |
| от 2 до 19,99 кОм включительно | 1 Ом | |
| от 20 до 199,99 кОм включительно | 10 Ом | ±(0,8 % R + 20 ед.мл.р.) |
| от 200 кОм до 1,99 МОм включительно | 0,1 кОм | ±(1,0 % R + 40 ед.мл.р.) |
| от 2 до 20 МОм включительно | 1 кОм | ±( 1,5 % R + 40 ед.мл.р.) |
Диапазоны и погрешность измерения электрической емкости
Таблица 4
| Диапазоны измерения электрической емкости | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрической ёмкости, нФ |
| от 0 до 19,999 нФ включительно | 0,001 нФ | ±(1,2 % Е + 20 ед.мл.р.) |
| от 20 до 199,99 нФ включительно | 0,01 нФ | |
| от 200 нФ до 1,9999 мкФ включительно | 0,0001 мкФ | |
| от 20 до 19,999 мкФ включительно | 0,001 мкФ | ±(1,2 % Е + 40 ед.мл.р.) |
| от 20 до 100 мкФ включительно | 0,01 мкФ | ±(1,5 % Е + 40 ед.мл.р.) |
Диапазоны и погрешность измерения частоты
Таблица 5
| Диапазоны измерения частоты | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения частоты, Гц |
| от 0 до 19,999 Гц включительно | 0,001 Гц | ±(0,1 % F + 15 ед.мл.р.) |
| от 20 до 199,99 Гц включительно | 0,01 Гц | |
| от 200 Гц до 1,9999 кГц включительно | 0,0001 кГц |
| от 20 до 19,999 кГц включительно | 0,001 кГц | ±(0,1 % F + 15 ед.мл.р.) |
| от 20 до 199,99 кГц включительно | 0,01 кГц | |
| от 200 кГц до 1,9999 МГц включительно | 0,0001 МГц | |
| от 20 до 20 МГц включительно | 0,001 МГц | |
| Диапазоны и погрешность измерения температуры (пределы основной погрешности измерения для термопар типа К по ГОСТ Р 8.585-2001) Таблица | ||
| Диапазоны измерения температуры, °С | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности преобразования температуры, °С |
| от минус 40 до 39,9 включительно | 0,1 °С | ±(3 % Т + 30 ед.мл.р.) |
| от 40 до 399,9 включительно | ±(1 % Т + 30 ед.мл.р.) | |
| от 400 до 1000 включительно | ±(2,5 % Т) | |
Диапазоны и погрешность измерения напряжения переменного тока
Таблица 7
| Диапазоны измерения напряжения переменного тока частотой от 45 Гц до 1 кГц, В | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока частотой от 45 Гц до 1 кГц, В |
| от 0 до 1,999 включительно | 0,1 мВ | ±(0,6 % U + 40 ед.мл.р.) |
| от 2 до 19,999 включительно | 1 мВ | |
| от 20 до 199,99 включительно | 10 мВ | |
| от 200 до 1000 включительно | 0,1 В | ±(1,2% U+ 40 ед.мл.р.) |
Таблица 8
| Диапазоны измерения напряжения переменного тока частотой от 1 кГц до 10 кГц, В | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока частотой от 1 кГц до 10 кГц, В |
| от 0 до 1,9999 включительно | 0,1 мВ | ±(3,0 % U + 40 ед.мл.р.) |
| от 2 до 19,999 включительно | 1 мВ | |
| от 20 до 199,99 включительно | 10 мВ | ±(5,0 % U + 40 ед.мл.р.) |
| от 200 до 1000 включительно | 0,1 В | ±(6,0 % U + 40 ед.мл.р.) |
Таблица 9
| Диапазоны измерения напряжения переменного тока частотой от 10 кГц до 100 кГц, В | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока частотой от 10 кГц до 100 кГц, В |
| от 0 до 1,9999 включительно | 0,1 мВ | ±(7,0 % U + 40 ед.мл.р.) |
| от 2 до 19,999 включительно | 1 мВ | ±(8,0 % U + 40 ед.мл.р.) |
| от 20 до 199,99 включительно | 10 мВ | |
| от 200 до 1000 включительно | 0,1 В | ±(10,0 % U + 40 ед.мл.р.) |
| Таблица 1 | ||
| Диапазоны измерения напряжения постоянного тока, В | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 1,9999 включительно | 0,1 мВ | ±(0,05 % U + 5 ед.мл.р.) |
| от 2 до 19,999 включительно | 1 мВ | ±(0,08 % U + 5 ед.мл.р.) |
| от 20 до 199,99 включительно | 10 мВ | |
| от 200 до 1000 включительно | 0,1 В | ±(0,1 % U + 8 ед.мл.р.) |
Диапазоны и погрешность измерения силы постоянного тока
| Таблица 1 | ||
| Диапазоны измерения силы постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы постоянного тока, мкА |
| от 0 до 199,99 мкА включительно | 0,01 мкА | ±(0,15 % I + 20 е.м.р.) |
| от 200 до 1999,9 мкА включительно | 0,1 мкА | |
| от 2000 мкА до 19,999 мА включительно | 0,001 мА | |
| от 20 до 199,99 мА включительно | 0,01 мА | |
| от 200 мА до 10 А включительно | 0,001 А | ±(0,7 % I + 30 е.м.р.) |
Для UTB133A (Palm Size Digital Multimeter)
Диапазоны и погрешность измерения силы переменного тока частотой от 40 до 400 Гц
| Таблица 1 | ||
| Диапазоны измерения силы переменноготока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока, мкА |
| от 0 до 399,9 мкА включительно | 0,1 мкА | |
| от 400 до 3999,9 мкА включительно | 1 мкА | ±(1,5 % I + 5 ед.мл.р.) |
| от 4000 мкА до 39,99 мА включительно | 10 мкА | ±(2,0 % I + 5 ед.мл.р.) |
| от 40 до 399,999 мА включительно | 100 мкА | |
| от 400 мА до 3,9 А включительно | 1 мА | ±(2,5 % I + 5 ед.мл.р.) |
| от 4 до 10 А включительно | 10 мА |
Диапазоны и погрешность измерения напряжения переменного тока частотой от 40 до 400 Гц
| Таблица 1 | ||
| Диапазоны измерения напряжения переменного тока, В | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока, В |
| от 0 до 3,9 включительно | 1 мВ | ±(1,2 % U + 3 ед.мл.р.) |
| от 4 до 39,9 включительно | 10 мВ | |
| от 40 до 399,9 включительно | 100 мВ | |
| от 400 до 500 включительно | 1 В | ±(1,5 %U +5 ед.мл.р.) |
| Таблица 1 | ||
| Диапазоны измерения силы постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы постоянного тока, мкА |
| от 0 до 399,9 мкА включительно | 0,1 мкА | |
| от 400 до 3999,9 мкА включительно | 1 мкА | ±(1,0 % I + 2 ед.мл.р.) |
| от 4000 мкА до 39,9 мА включительно | 10 мкА | ±(1,2 % I + 2 ед.мл.р.) |
| от 40 до 399,9 мА включительно | 100 мкА | |
| от 400 мА до 3,9 А включительно | 1 мА | ±(1,5 % I + 5 ед.мл.р.) |
| от 4 до 10 А включительно | 10 мА | |
Диапазоны и погрешность измерения напряжения постоянного тока
| Таблица 1 | ||
| Диапазоны измерения напряжения постоянного тока, В | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 0,399 включительно | 100 мкВ | ±(0,8 % U + 3 ед.мл.р.) |
| от 0,4 до 3,9 включительно | 1 мВ | ±(0,8 % U + 1 ед.мл.р.) |
| от 4 до 39,9 включительно | 10 мВ | |
| от 40 до 399,9 включительно | 100 мВ | |
| от 400 до 500 включительно | 1 В | ±(1 % U + 3 ед.мл.р.) |
Диапазоны и погрешность измерения электрического сопротивления
| Таблица 1 | ||
| Диапазоны измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 399,9 Ом включительно | 0,1 Ом | ±(1,2 % R + 2 ед.мл.р.) |
| от 400 Ом до 3,9 кОм включительно | 1 Ом | ±(1,0 % R + 2 ед.мл.р.) |
| от 4 до 39,9 кОм включительно | 10 Ом | |
| от 40 до 399,9 кОм включительно | 100 Ом | |
| от 400 кОм до 3,9 МОм включительно | 1 кОм | ±(1,2 % R + 2 ед.мл.р.) |
| от 4 до 40 МОм включительно | 10 кОм | ±(1,5 % R + 2 ед.мл.р.) |
Для UTB133D (Palm Size Digital Multimeter)
Диапазоны и погрешность измерения напряжения переменного тока частотой от 40 до 400 Гц
Таблица 17
| Диапазоны измерения напряжения переменного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока, В |
| от 0 до 199,9 В включительно | 100 мВ | ±(1,2 % U + 10 ед.мл.р.) |
| от 200 до 500 В включительно | 1 В |
| Таблица 1 | ||
| Диапазоны измерения силы постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы постоянного тока, мкА |
| от 0 до 1999,9 мкА включительно | 1 мкА | ±(1,0% I + 2 ед.мл.р.) |
| от 2000 до 19,99 мА включительно | 10 мкА | |
| от 20 до 199,9 мА включительно | 100 мкА | ±(1,2 % I + 2 ед.мл.р.) |
| от 200 мА до 10 А включительно | 10 мА | ±(2,0 % I + 5 ед.мл.р.) |
Диапазоны и погрешность измерения напряжения постоянного тока
| Таблица 1 | ||
| Диапазоны измерения напряжения постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 0,199 В включительно | 100 мкВ | |
| от 0,2 до 1,9 В включительно | 1 мВ | ±(0,5 % U + 2 ед.мл.р.) |
| от 2 до 19,9 В включительно | 10 мВ | |
| от 20 до 199,9 В включительно | 100 мВ | |
| от 200 до 500 В включительно | 1 В | ±(0,8 % U + 2 ед.мл.р.) |
Диапазоны и погрешность измерения электрического сопротивления
Таблица 20
| Диапазоны измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 199,9 Ом включительно | 0,1 Ом | ±(0,8 % R + 5 ед.мл.р.) |
| от 200 Ом до 1,9 кОм включительно | 1 Ом | ±(0,8 % R + 2 ед.мл.р.) |
| от 2 до 19,9 кОм включительно | 10 Ом | |
| от 20 до 199,9 кОм включительно | 100 Ом | |
| от 200 кОм до 1,99 МОм включительно | 10 кОм | ±(1,0 % R + 5 ед.мл.р.) |
| от 2 до 20 МОм включительно | 100 кОм | ±(5,0 % (R -10 ед.мл.р.) + 10 ед.мл.р.) |
Для UTB139B (Modern Digital Multimeter)
Диапазоны и погрешность измерения силы переменного тока частотой от 40 Гц до 400 Г ц
Таблица 21
| Диапазоны измерения силы переменного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока, мкА |
| от 0 до 1,99 мА включительно | 1 мкА | ±(1,0 % I + 3 ед.мл.р.) |
| от 2 до 199,99 мА включительно | 100 мкА | ±(1,8 % I + 3 ед.мл.р.) |
| от 200 мА до 10 А включительно | 10 мА | ±(3,0 % I + 5 ед.мл.р.) |
Таблица 22
| Диапазоны измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 199,9 Ом включительно | 0,1 Ом | ±(0,8 % R + 3 ед.мл.р.) |
| от 200 Ом до 1,9 кОм включительно | 1 Ом | ±(0,8 % R + 1 ед.мл.р.) |
| от 2 до 19,99 кОм включительно | 10 Ом | |
| от 20 кОм до 1,99 МОм включительно | 1 кОм | |
| от 2 до 19,9 МОм включительно | 10 кОм | ±(1,0 % R + 2 ед.мл.р.) |
| от 20 до 200 МОм включительно | 100 кОм | ±(5,0 % (R -10 ед.мл.р.) + 10 ед.мл.р.) |
Диапазоны и погрешность измерения электрической емкости
Таблица 23
| Диапазоны измерения электрической емкости | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрической емкости, нФ |
| от 0 до 1,999 нФ включительно | 1 пФ | ±(4,0 % Е + 3 ед.мл.р.) |
| от 2 до 199,9 нФ включительно | 0,1 нФ | |
| от 200 нФ до 20 мкФ включительно | 10 нФ |
Диапазоны и погрешность измерения напряжения переменного тока от 40 Гц до 400 Г ц
Таблица 24
| Диапазоны измерения напряжения переменного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока, В |
| от 0 до 1,999 В включительно | 1 мВ | ±(0,8 % U + 3 ед.мл.р.) |
| от 2 до 19,99 В включительно | 10 мВ | |
| от 20 до 199,9 В включительно | 100 мВ | |
| от 200 до 750 В включительно | 1 В | ±(1,2%U + 3 ед.мл.р.) |
Таблица 25
| Диапазоны измерения напряжения постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 0,19 В включительно | 100 мкВ | ±(0,5 % U + 1 ед.мл.р.) |
| от 0,2 до 1,999 В включительно | 1 мВ | |
| от 2 до 19,99 В включительно | 10 мВ | |
| от 20 до 199,9 В включительно | 100 мВ | |
| от 200 до 1000 В включительно | 1 В | ±(0,8 % U + 2 ед.мл.р.) |
Диапазоны и погрешность измерения силы постоянного тока
Таблица 26
| Диапазоны измерения силы постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы постоянного тока, мкА |
| от 0 до 19,99 мкА включительно | 0,01 мкА | ±(0,2 % I + 5 ед.мл.р.) |
| от 20 до 1999 мкА включительно | 1 мкА | ±(0,8 % I + 1 ед.мл.р.) |
| от 2000 мкА до 19,99 мА включительно | 10 мкА | |
| от 20 до 199,99 мА включительно | 100 мкА | ±(1,5 % I + 1 ед.мл.р.) |
| от 200 мА до 10 А включительно | 10 мА | ±(2,0 % I + 5 ед.мл.р.) |
Для UTB150D (Modern Digital Multimeter)
Диапазоны и погрешность измерения силы переменного тока частотой от 40 Гц до 400 Гц
Таблица 27
| Диапазоны измерения силы переменного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока, мкА |
| от 0 до 1,99 мА включительно | 0,01 мА | ±(1,0 % I + 3 ед.мл.р.) |
| от 2 до 199,9 мА включительно | 0,1 мА | ±(1,8 % I + 3 ед.мл.р.) |
| от 200 мА до 20 А включительно | 10 мА | ±(3,0 % I + 5 ед.мл.р.) |
Диапазоны и погрешность измерения электрического сопротивления
Таблица 28
| Диапазоны измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 199,9 Ом включительно | 0,1 Ом | ±(0,8 % R + 3 ед.мл.р.) |
| от 200 Ом до 1,999 кОм включительно | 1 Ом | ±(0,8 % R + 1 ед.мл.р.) |
| от 2 до 199,9 кОм включительно | 100 Ом | |
| от 200 кОм до 1,999 МОм включительно | 1 кОм | |
| от 2 до 20 МОм включительно | 10 кОм | ±(1,0 % R + 5 ед.мл.р.) |
Диапазоны и погрешность измерения электрической емкости
Таблица 29
| Диапазоны измерения электрической емкости | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрической емкости, нФ |
| от 0 до 19,99 нФ включительно | 10 пФ | ±(2,5 % Е + 5 ед.мл.р.) |
| от 20 до 199,9 нФ включительно | 100 пФ | |
| от 200 нФ до 1,999 мкФ включительно | 1 нФ | |
| от 2 мкФ до 100 мкФ включительно | 100 нФ | ±(5 % Е + 4 ед.мл.р.) |
Диапазоны и погрешность измерения электрической индуктивности
Таблица 30
| Диапазоны измерения электрической индуктивности | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрической индуктивности, Гн |
| от 0 до 1,999 мГн включительно | 1 мкГн | ±(2,0 % L + 10 ед.мл.р.) |
| от 2 до 19,999 мГн включительно | 10 мкГн | |
| от 20 до 199,999 мГн включительно | 100 мкГн | |
| от 200 мГн до 20 Гн включительно | 10 мГн | ±(3,0 % L + 10 ед.мл.р.) |
Диапазоны и погрешность измерения напряжения переменного тока от 40 Гц до 400 Гц, В
Таблица 31
| Диапазоны измерения напряжения переменного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока, В |
| от 0 до 1,999 В включительно | 0,001 В | ±(0,8 % U + 3 ед.мл.р.) |
| от 2 до 19,99 В включительно | 0,01 В | |
| от 20 до 199,9 В включительно | 0,1 В | |
| от 200 до 750 В включительно | 1 В | ±(1,2 % U + 3 ед.мл.р.) |
Таблица 32
| Диапазоны измерения напряжения постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 0,19 В включительно | 0,1 мВ | ±(0,5 % U + 1 ед.мл.р.) |
| от 0,2 до 1,999 В включительно | 0,001 В | |
| от 2 до 19,99 В включительно | 0,01 В | |
| от 20 до 199,9 В включительно | 0,1 В | |
| от 200 до 1000 В включительно | 1 В | ±(0,8 % U + 2 ед.мл.р.) |
Диапазоны и погрешность измерения силы постоянного тока
Таблица 33
| Диапазоны измерения силы постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы постоянного тока, мкА |
| от 0 до 1,999 мА включительно | 0,001 мА | ±(0,8 % I + 1 ед.мл.р.) |
| от 2 до 199,9 мА включительно | 0,1 мА | ±(1,5 % I + 1 ед.мл.р.) |
| от 200 мА до 20 А включительно | 10 мА | ±(2,0 % I + 5 ед.мл.р.) |
Диапазоны и погрешность измерения температуры (пределы основной погрешности измерения для термопар типа К по ГОСТ Р 8.585-2001)
Таблица 34
| Диапазоны измерения температуры, °С | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения температуры, °С |
| от минус 40 до 39,9 включительно | 0,1 °С | ±(3 % Т + 30 ед.мл.р.) |
| от 40 до 399,9 включительно | ±(1 % Т + 30 ед.мл.р.) | |
| от 400 до 1000 включительно | ±(2,5 % Т) |
Для UTB158C (Modern Digital Multimeter)
Диапазоны и погрешность измерения силы переменного тока частотой от 40 Гц до 400 Гц
Таблица 35
| Диапазоны измерения силы переменного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока, мкА |
| от 0 до 1,99 мА включительно | 1 мкА | ±(1,0 % I + 3 ед.мл.р.) |
| от 2 до 199,9 мА включительно | 0,1 мА | ±(1,8% I + 3 ед.мл.р.) |
| от 200 мА до 20 А включительно | 10 мА | ±(3,0 % I + 5 ед.мл.р.) |
Таблица 36
| Диапазоны измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 199,9 Ом включительно | 0,1 Ом | +(0,8 % R + 3 ед.мл.р.) |
| от 200 Ом до 1,999 кОм включительно | 1 Ом | ±(0,8 % R + 1 ед.мл.р.) |
| от 2 до 19,999 кОм включительно | 10 Ом | |
| от 20 кОм до 1,999 МОм включительно | 1 кОм | |
| от 2 до 20 МОм включительно | 10 кОм | ±(1,0 % R + 2 ед.мл.р.) |
Диапазоны и погрешность измерения электрической емкости
Таблица 37
| Диапазоны измерения электрической емкости | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрической емкости, нФ |
| от 0 до 1,999 нФ включительно | 1 пФ | ±(4,0 % Е + 3 ед.мл.р.) |
| от 2 до 199,9 нФ включительно | 0,1 нФ | |
| от 200 нФ до 40 мкФ включительно | 0,1 мкФ | ±(5,0 % Е + 4 ед.мл.р.) |
Диапазоны и погрешность измерения напряжения переменного тока от 40 Гц до 400 Гц, В
Таблица 38
| Диапазоны измерения напряжения переменного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока, В |
| от 0 до 1,999 В включительно | 1 мВ | ±(0,8 % U + 3 ед.мл.р.) |
| от 2 до 19,999 В включительно | 10 мВ | |
| от 20 до 199,999 В включительно | 100 мВ | |
| от 200 до 750 В включительно | 1 В | ±(1,2 %U + 3 ед.мл.р.) |
Диапазоны и погрешность измерения частоты
Таблица 39
| Диапазоны измерения частоты | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения частоты, Гц |
| от 0 до 1,999 кГц включительно | 0,001 Гц | ±(1,5 % F + 5 ед.мл.р.) |
| от 2 до 20 кГц включительно | 0,01 Гц |
Таблица 40
| Диапазоны измерения напряжения постоянного тока | Единица младшего разряде (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 0,1999 В включительно | 0,1 мВ | ±(0,5 % U + 1 ед.мл.р.) |
| от 0,2 до 1,999 В включительно | 1 мВ | |
| от 2 до 19,999 В включительно | 10 мВ | |
| от 20 до 199,999 В включительно | 100 мВ | |
| от 200 до 1000 В включительно | 1 В | ±(0,8 % U + 2 ед.мл.р.) |
Диапазоны и погрешность измерения силы постоянного тока
| Таблица 4 | ||
| Диапазоны измерения силы постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы постоянного тока, мкА |
| от 0 до 1,999 мА включительно | 0,001 мА | ±(0,8 % I + 1 ед.мл.р.) |
| от 2 до 199,9 мА включительно | 0,1 мА | ±(1,5 % I + 1 ед.мл.р.) |
| от 200 мА до 20 А включительно | 10 мА | ±(2,0 % I + 5 ед.мл.р.) |
Диапазоны и погрешность измерения температуры (пределы основной погрешности измерения для термопар типа К по ГОСТ Р 8.585-2001)
Таблица 42
| Диапазоны измерения температуры, °С | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой относительной основной погрешности преобразования температуры, °С |
| от минус 40 до 39 включительно | 1 °С | ±(3 % Т + 9 ед.мл.р.) |
| от 40 до 399 включительно | ±(1 % Т + 7 ед.мл.р.) | |
| от 400 до 1000 включительно | ±(2,5 % Т) |
Для UTB161E (Modern Digital Multimeter)
Диапазоны и погрешность измерения силы переменного тока
Таблица 43
| Диапазоны измерения силы переменного тока частотой от 45 Гц до 1 кГц | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока частотой от 40 Гц до 400 Гц, мкА |
| от 0 до 219,99 мкА включительно | 0,01 мкА | ±(0,8 % I + 10 ед.мл.р.) |
| от 220 до 2199,9 мкА включительно | 0,1 мкА | |
| от 2200 мкА до 21,999 мА включительно | 0,001 мА | ±(1,2 % I + 10 ед.мл.р.) |
| от 22 до 219,99 мА включительно | 0,01 мА | |
| от 220 мА до 10 А включительно | 0,001 А | ±(1,5 % I + 10 ед.мл.р.) |
Таблица 44
| Диапазоны измерения силы переменного тока частотой от 1 кГц до 5 кГц | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока частотой от 1 кГц до 5 кГц, мкА |
| от 0 до 219,99 мкА включительно | 0,01 мкА | ±(1,2 % I + 50 ед.мл.р.) |
| от 220 до 2199,9 мкА включительно | 0,1 мкА | |
| от 2200 мкА до 21,999 мА включительно | 0,001 мА | ±(1,5% I + 50 ед.мл.р.) |
| от 22 до 219,99 мА включительно | 0,01 мА | |
| т 220 мА до 10 А включительно | 0,001 А | ±(2,0 % I + 50 ед.мл.р.) |
Диапазоны и погрешность измерения электрического сопротивления
Таблица 45
| Диапазоны измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 219,99 Ом включительно | 0,01 Ом | ±(0,5 % R + 10 ед.мл.р.) |
| от 220 Ом до 2,1999 кОм включительно | 0,0001 кОм | |
| от 2,2 до 21,999 кОм включительно | 0,001 кОм | |
| от 22 до 219,99 кОм включительно | 0,01 кОм | |
| от 220 кОм до 2,1999 МОм включительно | 0,0001 МОм | ±(0,8 %R + 10 е.м.р.) |
| от 2,2 до 21,999 МОм включительно | 0,001 МОм | ±(1,5 % R + 10 е.м.р.) |
| от 22 до 220 МОм включительно | 0,01 МОм | ±(3,0 % R + 50 е.м.р.) |
Диапазоны и погрешность измерения электрической емкости
Таблица 46
| Диапазоны измерения электрической емкости | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрической емкости, нФ |
| от 0 до 21,999 нФ включительно | 0,001 нФ | ±(3,0 % R + 5 ед.мл.р.) |
| от 22 до 219,99 нФ включительно | 0,01 нФ | |
| от 220 нФ до 2,1999 мкФ включительно | 0,0001 мкФ | |
| от 2,2 до 21,999 мкФ включительно | 0,001 мкФ | |
| от 22 до 100 мкФ включительно | 0,01 мкФ | ±(4,0 % R + 5 ед.мл.р.) |
Диапазоны и погрешность измерения частоты
Таблица 47
| Диапазоны измерения частоты | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения частоты, Гц |
| от 3 до 21,99 Гц включительно | 0,01 Гц | ±(0,01 % F + 5 ед.мл.р.) |
| от 22 до 219,9 Гц включительно | 0,1 Гц | |
| от 220 Гц до 21,999 кГц включительно | 0,001 кГц | |
| от 22 до 219,99 кГц включительно | 0,01 кГц | |
| от 220 кГц до 2,1999 МГц включительно | 0,0001 МГц | ±(0,01 % F + 5 ед.мл.р.) |
| от 2,2 до 21,999 МГц включительно | 0,001 МГц | |
| от 22 до 40 МГц включительно | 0,01 МГц |
Диапазоны и погрешность измерения напряжения переменного тока
| Таблица 4 | ||
| Диапазоны измерения напряжения переменного тока частотой от 45 Гц до 1 кГц | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока частотой от 45 Гц до 1 кГц, В |
| от 0 до 0,219 В включительно | 0,01 мВ | ±(1,0 %U + 10 ед.мл.р.) |
| от 0,22 до 2,1999 В включительно | 0,0001 В | ±(0,8 % U + 10 eд.мл.p) |
| от 2,2 до 21,999 В включительно | 0,001 В | |
| от 22 до 219,99 В включительно | 0,01 В | |
| от 220 до 750 В включительно | 0,1 В | ±(1,2 % U + 10 ед.мл.р.) |
Таблица 49
| Диапазоны измерения напряжения переменного тока частотой от 1 кГц до 10 кГц | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока частотой от 1 кГц до 10 кГц, В |
| от 0 до 0,219 В включительно | 0,01 мВ | ±(1,5 % U + 50 ед.мл.р.) |
| от 0,22 до 2,1999 В включительно | 0,0001 В | ±(1,2%U + 50 ед.мл.р.) |
| от 2,2 до 21,999 В включительно | 0,001 В | |
| от 22 до 219,99 В включительно | 0,01 В | ±(2,0 % U + 50 ед.мл.р.) |
| от 220 до 750 В включительно | 0,1 В | ±(3,0 % U + 50 ед.мл.р.) |
Диапазоны и погрешность измерения напряжения постоянного тока
Таблица 50
| Диапазоны измерения напряжения постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 0,219 В включительно | 0,01 мВ | ±(0,1 % U + 5 ед.мл.р.) |
| от 0,22 до 2,1999 В включительно | 0,0001 В | ±(0,1 % U + 2 ед.мл.р.) |
| от 2,2 до 21,999 В включительно | 0,001 В | |
| от 22 до 219,99 В включительно | 0,01 В | |
| от 220 до 1000 В включительно | 0,1 В | ±(0,1 % U + 5 ед.мл.р.) |
Таблица 51
| Диапазоны измерения силы постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы постоянного тока, мкА |
| от 0 до 219,99 мкА включительно | 0,01 мкА | ±(0,5%I + 10 ед.мл.р.) |
| от 220 до 2199,9 мкА включительно | 0,1 мкА | |
| от 2200 мкА до 21,999 мА включительно | 0,001 мА | |
| от 22 до 219,99 мА включительно | 0,01 мА | |
| от 220 мА до 10 А включительно | 0,001 А | ±(1,2 % I + 50 ед.мл.р.) |
Для UTB1107 (Automotive Multi-purpose Meters)
Диапазоны и погрешность измерения напряжения постоянного тока
Таблица 52
| Диапазоны измерения напряжения постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 0,19 В включительно | 0,1 мВ | ±(0,5 % U + 2 ед.мл.р.) |
| от 0,2 до 1,999 В включительно | 1 мВ | |
| от 2 до 19,99 В включительно | 10 мВ | |
| от 20 до 1000 В включительно | 1 В | ±(0,8 % U + 2 ед.мл.р.) |
Диапазоны и погрешность измерения напряжения переменного тока частотой от 40 до 400 Гц
Таблица 53
| Диапазоны измерения напряжения переменного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной погрешности измерения напряжения переменного тока, В |
| от 0 до 199,9 В включительно | 100 мВ | ±(0,8 % U + 5 ед.мл.р.) |
| от 200 до 750 В включительно | 1 В |
Диапазоны и погрешность измерения силы постоянного тока
Таблица 54
| Диапазоны измерения силы постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы постоянного тока, мкА |
| от 0 до 199,9 мА включительно | 0,1 мА | ±(0,8 % I + 5 ед.мл.р.) |
| от 200 мА до 10 А включительно | 10 мА | ±(1,2 % I + 5 ед.мл.р.) |
Таблица 55
| Диапазоны измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 199,9 Ом включительно | 0,1 Ом | ±(0,8 % R + 5 ед.мл.р.) |
| от 200 Ом до 1,999 кОм включительно | 1 Ом | |
| от 2 до 19,99 кОм включительно | 10 Ом | |
| от 20 до 199,9 кОм включительно | 100 Ом | |
| от 200 кОм до 20 МОм включительно | 1 кОм | ±(1,5 % R + 5 ед.мл.р.) |
Диапазоны и погрешность измерения температуры (пределы основной погрешности измерения для термопар типа К по ГОСТ Р 8.585-2001)
Таблица 56
| Диапазоны измерения температуры, °С | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения температуры, °С |
| от минус 40 до 39 включительно | 1 °С | ±(3 % Т + 9 ед.мл.р.) |
| от 40 до 399 включительно | ±(1 % Т + 7 ед.мл.р.) | |
| от 400 до 1000 включительно | ±(2,0 % Т + 10 ед.мл.р.) |
Диапазоны и погрешность измерения частоты
Таблица 57
| Диапазоны измерения частоты | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения частоты, Гц |
| от 0 до 2,0 кГц включительно | 1 Гц | ±(2,0 % F + 5 ед.мл.р.) |
Для UTB181B (Scope Digital Multimeter)
В режиме мультиметра
Диапазоны и погрешность измерения напряжения постоянного тока
Таблица 58
| Диапазоны измерения напряжения постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, В |
| от 0 до 0,3999 В включительно | 100 мкВ | ±(0,8 % U + 8 ед.мл.р.) |
| от 0,4 до 3,999 В включительно | 1 мВ | |
| от 4 до 39,99 В включительно | 10 мВ | |
| от 40 до 399,9 В включительно | 100 мВ | |
| от 400 до 1000 В включительно | 1 В | ±(0,1 % U + 8 ед.мл.р.) |
Таблица 59
| Диапазоны измерения напряжения переменного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока, В |
| от 0 до 3,999 В включительно | 1 мВ | ±(1,0 % U + 15 ед.мл.р.) |
| от 4 до 39,99 В включительно | 10 мВ | |
| от 40 до 399,9 В включительно | 100 мВ | |
| от 400 до 1000 В включительно | 1 В | ±(1,2 % U + 15 ед.мл.р.) |
Диапазоны и погрешность измерения силы постоянного тока
Таблица 60
| Диапазоны измерения силы постоянного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы постоянного тока, мкА |
| от 0 до 399,9 мкА включительно | 0,1 мкА | ±(1,0 % I + 8 ед.мл.р.) |
| от 400 до 3999,9 мкА включительно | 1 мкА | |
| от 4000 мкА до 39,99 мА включительно | 10 мкА | ±(1,2 % I + 8 ед.мл.р.) |
| от 40 до 399,9 мА включительно | 100 мкА | |
| от 400 мА до 3,999 А включительно | 1 мА | ±(1,5 % I + 8 ед.мл.р.) |
| от 4 до 10 А включительно | 10 мА |
Диапазоны и погрешность измерения силы переменного тока частотой от 40 до 400 Гц
Таблица 61
| Диапазоны измерения силы переменного тока | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения силы переменного тока частотой, мкА |
| от 0 до 399,9 мкА включительно | 0,1 мкА | ±(1,5 % I + 8 ед.мл.р.) |
| от 400 до 3999 мкА включительно | 1 мкА | |
| от 4000 мкА до 39,999 мА включительно | 10 мкА | ±(2,0 % I + 8 ед.мл.р.) |
| от 40 до 399,9 мА включительно | 100 мкА | |
| от 400 мА до 3,9 А включительно | 1 мА | ±(1,5 % I + 5 ед.мл.р.) |
| от 4 до 10 А включительно | 10 мА |
Диапазоны и погрешность измерения электрического сопротивления
Таблица 62
| Диапазоны измерения электрического сопротивления | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, Ом |
| от 0 до 399,9 Ом включительно | 0,1 Ом | ±(1,2 % R + 5 ед.мл.р.) |
| от 400 Ом до 3,999 кОм включительно | 1 Ом | ±(1,0 % R + 5 ед.мл.р.) |
| от 4 до 39,99 кОм включительно | 10 Ом | ±(1,0 % R + 5 ед.мл.р.) |
| от 40 до 399,9 кОм включительно | 100 Ом | |
| от 400 кОм до 3,999 МОм включительно | 1 кОм | ±(1,2 % R + 5 ед.мл.р.) |
| от 4 до 40 МОм включительно | 10 кОм | ±(1,5 % R + 5 ед.мл.р.) |
Диапазоны и погрешность измерения частоты
Таблица 63
| Диапазоны измерения частоты | Единица младшего разряда (ед.мл.р.), | Пределы допускаемой основной относительной погрешности измерения частоты, Гц |
| от 1 до 4,999 Гц включительно | 0,001 Гц | ±(0,1 % F + 3 ед.мл.р.) |
| от 5 до 49,99 Гц включительно | 0,01 Гц | |
| от 50 до 499,9 Гц включительно | 0,1 Гц | |
| от 0,5 до 4,999 кГц включительно | 0,001 кГц | |
| от 5 до 49,99 кГц включительно | 0,01 кГц | |
| от 50 до 499,9 кГц включительно | 0,1 кГц | |
| от 0,5 МГц до 4,999 МГц включительно | 0,001 МГц | |
| 5 МГц | 0,01 МГц |
Диапазоны и погрешность измерения электрической емкости
Таблица 64
| Диапазоны измерения электрической емкости | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения электрической емкости, нФ |
| от 0 до 39,999 нФ включительно | 10 пФ | ±(3,0 % Е + 10 ед.мл.р.) |
| от 40 до 399,9 пФ включительно | 100 пФ | ±(3,0 % Е + 8 ед.мл.р.) |
| от 400 нФ до 3,999 мкФ включительно | 1 пФ | |
| от 4 до 39,999 мкФ включительно | 10 нФ | |
| от 40 до 100 мФ включительно | 100 нФ | ±(4,0 % Е + 8 ед.мл.р.) |
В режиме осциллографа
Основные характеристики в режиме осциллографа
Таблица 65
| Горизонтальная развертка | Вертикальная развертка | ||
| Скорость выборки | 40 MS/s | Полоса пропускания | 3 МГц |
| Скорость выборки / Шкала | 20 пикселей | Канал | Один |
| Скорость обновления | >5 | Подключение | По постоянному току (DC) |
| Типы запуска | Непрерывный / нормальный / однократный | Разрешение по напряжению | 8 бит |
| Диапазон разверток | от 100 нс/дел до 200 мс /дел (1-2-5) | Входной импеданс | 10 МОм |
| Погрешность основной относительной развертки | ±5 % | Погрешность основной относительной развертки | ±8 % |
| Максимальное входное напряжение | 1000 В (р-р) | ||
| Чувствительность по напряжению | от 20 мВ/дел до 500 В/дел (1-2-5) |
Диапазоны и погрешность измерения частоты
Таблица 66
| Диапазоны измерения частоты | Единица младшего разряда (ед.мл.р.) | Пределы допускаемой основной относительной погрешности измерения частоты, Гц |
| от 1 до 4,999Гц включительно | 0,001 Гц | ±(0,1 % F + 3 ед.мл.р.) |
| от 5 до 49,99 Гц включительно | 0,01 Гц | |
| от 50 до 499,9 включительно | 0,1 Гц | |
| от 0,5 до 4,999 кГц включительно | 0,001 кГц | |
| от 5 до 49,99 кГц включительно | 0,01 кГц | |
| от 50 до 499,9 кГц включительно | 0,1 кГц | |
| от 0,5 МГц до 4,999 МГц включительно | 0,001 МГц | |
| 5 МГц | 0,01 МГц |
Примечание*: пределы допускаемой дополнительной температурной погрешности при измерении характеристик для всех модификаций мультиметров составляет 1/2 основной погрешности на каждые 10 °С изменения температуры окружающей среды.
Примечание**: U, I, R, F, L, E - измеренные значения напряжения, силы тока, электрического сопротивления, частоты, индуктивности, емкости.
Допускаемая дополнительная погрешность измерения напряжения, силы тока, электрического сопротивления, емкости, индуктивности и частоты, вызванной изменением температуры окружающей среды на 1 °С от нормальных условий, не более 0,1 предела допускаемой основной погрешности.
Диапазон температур нормальных условий, °С Диапазон рабочих температур, °С Номинальное напряжение питания, В:
от 18 до 28 от 0 до 40
3.0
6.0 9,0
IF 40
20 000
177x85x40
130x73,5x35
172x83x38
165x80x38,5
179x88x39
180x87x47
200x100x98
-для UTB171B, UTB139B, UTB150D, UTB158C, UTB161E, UTB1107;
- для UTB 181В;
- для UTB133A, UTB133D
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529)
Средний срок наработки до отказа, ч
Габаритные размеры, мм, не более:
для UTB171B
для UTB133A, UTB133D
для UTB139B
для UTB150D
для UTB158C, UTB1107
для UTB161E
для ШВ181В
Диапазоны и погрешность измерения электрического сопротивления
Масса, кг, не более:
для UTB171B
0,340
0,156
0,310
0,275
0,380
0,370
0,498
от минус 10 до плюс 50 от 0 до 75
для UTB133A, UTB133D
для UTB139B
для UTB150D
для UTB158C, UTB1107
для UTB161E
для UTB181B
Условия транспортирования и хранения:
- температура, °С
- относительная влажность, %
Знак утверждения типа наносят на мультиметры методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входит:
1. Мультиметр UTB 1 шт.;
2. Комплект измерительных кабелей 1 шт.;
3. Кейс 1 шт.;
4. Мультиметр UTB . Руководство по эксплуатации. 1 экз.;
5. "Мультиметры UTB. Методика поверки"
(высылается по отдельному заказу организациям проводящим поверку) 1 экз.
Поверка мультиметров UTB осуществляется по документу МП 56475-14 «Мультиметры UTB. Методика поверки", утвержденному ФГУП «ВНИИМС» в декабре 2013 года.
Перечень основных средств, применяемых при поверке:.
1. Мегаомметр Ф4102/1-1М, диапазоны измерений U^= 1000 В; до 20 МОм; кл.т. 1,5 %.;
2. Калибратор многофункциональный Transmille 3041, диапазон измерения напряжения постоянного тока ±0-1025 В, ПГ 0,0008 %, диапазон измерения силы постоянного тока
0-30 А, ПГ 0,005 %;
3. Калибратор осциллографов Fluke 9500В с активной головкой 9530, 5 выходных каналов; метки времени: 50 с ... 10 нс; напряжение постоянного тока: от ± 1 мВ до +200 В (1 МОм); от ± 1 мВ до +5 В (50 Ом); погрешность за год: U™^ ± (0,025% + 25мВ).
Методы измерений указаны в документе на «Мультиметры UTB. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к мультиметрам UTB
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 12.2.091-2002 (МЭК61010-1) «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1 Общие требования»;
ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования»;
Техническая документация фирмы-изготовителя "UNI-Trend Group Limited".
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 635 |
| Поверителей | 38 |
| Актуальность данных | 19.09.2024 |
