Измерители RLC АКИП-6108, АКИП-6109 (далее измерители RLC) предназначены для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрической емкости и сопротивления, индуктивности, модуля полного сопротивления, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига.
| Номер в госреестре | 56479-14 |
| Наименование СИ | Измерители RLC |
| Обозначение типа СИ | АКИП-6108, АКИП-6109 |
| Изготовитель | "Changzhou Eucol Electronic Technology Co. Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 07.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители RLC АКИП-6108, АКИП-6109 (далее измерители RLC) предназначены для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрической емкости и сопротивления, индуктивности, модуля полного сопротивления, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига.
Принцип действия измерителей RLC основан на методе, связанном с использованием соотношений закона Ома на переменном токе. На измеряемый объект, обладающий комплексным сопротивлением, с внутреннего генератора подается тестовый сигнал с заданной частотой, и измеряются напряжение, ток и фазовый сдвиг между ними. Измеренные величины используются для определения параметров объекта.
Измерители RLC представляют собой приборы, выполненные на основе АЦП, аналоговых и цифровых схем измерений. На передней панели измерителей RLC расположены жидкокристаллический дисплей, кнопки управления и гнезда для подключения измерительных кабелей. Конструкция приборов рассчитана на их эксплуатацию в промышленных и лабораторных условиях.
Измерители RLC имеют 2 модификации (модели): АКИП-6108, АКИП-6109, различающиеся между собой значениями частот измерений.

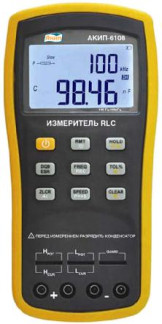

Фотография общего вида измерителей RLC представлена на рисунке 1. Схема пломбировки от несанкционированного доступа изображена на рисунке 2.
V_У
Рисунок 2. Схема пломбировки измерителей RLC (вид сзади).
Измеряемые параметры:
Первичные:
R - активное электрическое сопротивление;
C - электрическая емкость;
L - индуктивность;
Z - модуль полного сопротивления.
Вторичные:
D - тангенс угла диэлектрических потерь;
Q - добротность;
0 - угол фазового сдвига.
Базовая погрешность измерений 0,1 %.
Измерение емкости С и тангенса угла диэлектрических потерь D
|
Частота испыта тельного сигнала |
Поддиапазон измерений |
Цена единицы младшего разряда |
Пределы абсолютной погрешности измерений |
Эквивалентная схема измерений |
|
|
С |
D* |
||||
|
100 и 120 Гц |
20 мФ |
0,001 мФ |
не нормируется |
не нормир. |
- |
|
4 мФ |
0,0001 мФ |
не нормируется |
не нормир. |
- |
|
|
400 мкФ |
0,01 мкФ |
±(0,015-Сх+0,02) мкФ |
±0,0035 |
последовательная |
|
|
40 мкФ |
0,001 мкФ |
±(0,015- Сх+0,002) мкФ |
±0,001 |
последовательная |
|
|
4 мкФ |
0,0001 мкФ |
±(0,002-Сх+0,0002) мкФ |
±0,001 |
последовательная или параллельная |
|
|
400 нФ |
0,01 нФ |
±(0,002-Сх+0,02) нФ |
±0,001 |
параллельная |
|
|
40 нФ |
0,001 нФ |
±(0,0035-Сх+0,003) нФ |
±0,0035 |
параллельная |
|
|
4 нФ |
0,001 нФ |
±(0,0125Сх+0,005) нФ |
не нормир. |
параллельная |
|
|
1 кГц |
1000 мкФ |
0,01 мкФ |
не нормируется |
не нормир. |
- |
|
400 мкФ |
0,01 мкФ |
±(0,015-Сх+0,03) мкФ |
±0,01 |
последовательная |
|
|
40 мкФ |
0,001 мкФ |
±(0,015Сх+0,002) мкФ |
±0,0035 |
последовательная |
|
|
4 мкФ |
0,0001 мкФ |
±(0,001-Сх+0,0002) мкФ |
±0,001 |
последовательная |
|
|
400 нФ |
0,01 нФ |
±(0,001-Сх+0,02) нФ |
±0,001 |
последовательная или параллельная |
|
|
40 нФ |
0,001 нФ |
±(0,001-Сх+0,002) нФ |
±0,001 |
параллельная |
|
|
4 нФ |
0,0001 нФ |
±(0,0035-Сх+0,0003) нФ |
±0,0035 |
параллельная |
|
|
400 пФ |
0,01 пФ |
±(0,0125 Сх+0,05) пФ |
не нормир. |
параллельная |
|
|
10 кГц |
100 мкФ |
0,01 мкФ |
±(0,03Сх+0,05) мкФ |
±0,03 |
последовательная |
|
40 мкФ |
0,001 мкФ |
±(0,015Сх+0,003) мкФ |
±0,015 |
последовательная |
|
|
10 кГц |
4 мкФ |
0,0001 мкФ |
±(0,0035-Сх+0,0002) мкФ |
±0,0035 |
последовательная |
|
400 нФ |
0,01 нФ |
±(0,001-Сх+0,02) нФ |
±0,001 |
последовательная |
|
|
40 нФ |
0,001 нФ |
±(0,001-Сх+0,002) нФ |
±0,001 |
последовательная или параллельная |
|
|
4 нФ |
0,0001 нФ |
±(0,001-Сх+0,0002) нФ |
±0,001 |
параллельная |
|
|
400 пФ |
0,01 пФ |
±(0,0035-Сх+0,03) пФ |
±0,0035 |
параллельная |
|
|
40 пФ |
0,01 пФ |
±(0,0125Сх+0,05) пФ |
не нормир. |
параллельная |
|
|
100 кГц (только для АКИП-6108) |
10 мкФ |
0,001 мкФ |
±(0,06Сх+0,020) мкФ |
±0,06 |
последовательная |
|
4 мкФ |
0,0001 мкФ |
±(0,025 • Сх+0,001) мкФ |
±0,025 |
последовательная |
|
|
400 нФ |
0,01 нФ |
±(0,008-Сх+0,05) нФ |
±0,008 |
последовательная |
|
|
40 нФ |
0,001 нФ |
±(0,005-Сх+0,002) нФ |
±0,005 |
последовательная |
|
|
4 нФ |
0,0001 нФ |
±(0,005-Сх+0,0002) нФ |
±0,005 |
последовательная или параллельная |
|
|
400 пФ |
0,01 пФ |
±(0,008-Сх+0,02) пФ |
±0,008 |
параллельная |
|
|
40 пФ |
0,001 пФ |
±(0,012-Сх+0,005) пФ |
±0,012 |
параллельная |
|
|
4 пФ |
0,001 пФ |
не нормируется |
не нормир. |
- |
* - погрешность измерений тангенса угла диэлектрических потерь (De) нормируется для D < 0,5.
Сх - измеренное значение емкости.
Измерение индуктивности L и добротности Q
|
Частота испыта тельного сигнала |
Поддиапазон измерений |
Цена единицы младшего разряда |
Пределы абсолютной погрешности измерений |
Эквивалентная схема измерений |
|
|
L |
D* |
||||
|
100 и 120 Гц |
1000 Гн |
0,1 Гн |
±(0,01-L+0,3) Гн |
±0,01 |
последовательная |
|
400 Гн |
0,01 Гн |
±(0,0035-L+0,02) Гн |
±0,035 |
последовательная |
|
|
40 Гн |
0,001 Гн |
±(0,001 L+0,002) Гн |
±0,001 |
последовательная |
|
|
4 Гн |
0,0001 Гн |
±(0,001 -L+0,0002) Гн |
±0,001 |
последовательная |
|
|
400 мГн |
0,01 мГн |
±(0,001-L+0,02) мГн |
±0,001 |
последовательная |
|
|
40 мГн |
0,001 мГн |
±(0,0045-L+0,002) мГн |
±0,0045 |
последовательная |
|
|
4 мГн |
0,001 мГн |
не нормируется |
не нормир. |
- |
|
|
1 кГц |
100 Гн |
0,01 Гн |
не нормируется |
не нормир. |
- |
|
40 Гн |
0,001 Гн |
±(0,0035-L+0,002) Гн |
±0,0035 |
последовательная |
|
|
4 Гн |
0,0001 Гн |
±(0,001 -L+0,0002) Гн |
±0,001 |
последовательная |
|
|
400 мГн |
0,01 мГн |
±(0,001-L+0,02) мГн |
±0,001 |
последовательная |
|
|
40 мГн |
0,001 мГн |
±(0,001-L+0,002) мГн |
±0,001 |
последовательная |
|
|
4 мГн |
0,0001 мГн |
±(0,0045 L+0,0002) мГн |
±0,0045 |
последовательная |
|
|
400 мкГ н |
0,1 мкГн |
±(0,014-L>+0,5) мкГн |
не нормир. |
последовательная |
|
|
10 кГц |
1000 мГн |
0,01 мГн |
не нормируется |
не нормир. |
- |
|
400 мГн |
0,01 мГн |
±(0,0035 Lx+0,02) мГн |
±0,0035 |
последовательная или параллельная |
|
|
40 мГн |
0,001 мГн |
±(0,001Lx+0,002) мГн |
±0,001 |
последовательная или параллельная |
|
|
10 кГц |
4 мГн |
0,0001 мГн |
±(0,003 Lx+0,0002) мГн |
±0,003 |
последовательная |
|
400 мкГ н |
0,01 мкГн |
±(0,0045 Lx+0,02) мкГн |
±0,0045 |
последовательная |
|
|
40 мкГн |
0,01 мкГн |
±(0,014Lx+0,05) мкГн |
не нормир. |
последовательная |
|
|
100 кГц (только для АКИП-6108) |
100 мГн |
0,01 мГн |
не нормируется |
не нормир. |
- |
|
40 мГн |
0,001 мГн |
±(0,008 Lx+0,002) мГн |
±0,008 |
последовательная или параллельная |
|
|
4 мГн |
0,0001 мГн |
±(0,005 Lx+0,0002) мГн |
±0,005 |
последовательная или параллельная |
|
|
400 мкГ н |
0,01 мкГн |
±(0,005 Lx+0,02) мкГн |
±0,005 |
последовательная |
|
|
40 мкГн |
0,001 мкГн |
±(0,008 Lx+0,005) мкГн |
±0,008 |
последовательная |
|
|
4 мкГн |
0,001 мкГн |
±(0,025 Lx+0,01) мкГн |
не нормир. |
последовательная |
* - погрешность измерений добротности (Qe) нормируется для QxDe < 0,25 и вычисляется по формуле:
Qx ■
Qe = ±:
1 + Qx '
Lx - измеренное значение индуктивности, Qx - измеренное значение добротности. Измерение активного сопротивления R
|
Частота испыта тельного сигнала |
Поддиапазон измерений |
Цена единицы младшего разряда |
Пределы абсолютной погрешности измерений |
Эквивалентная сxема измерений |
|
R |
||||
|
10 МОм |
0,001 МОм |
±(0,03 Rx+0,005) МОм |
параллельная |
|
|
4 МОм |
0,0001 МОм |
±(0,0125Rx+0,0003) МОм |
параллельная |
|
|
400 кОм |
0,01 кОм |
±(0,0035 Rx+0,02) кОм |
параллельная |
|
|
40 кОм |
0,001 кОм |
±(0,001Rx+0,002) кОм |
параллельная |
|
|
100 и 120 Гц, 1 и 10 кГц |
4 кОм |
0,0001 кОм |
±(0,001Rx+0,0002) кОм |
последовательная или параллельная |
|
400 Ом |
0,01 Ом |
±(0,001Rx+0,02) Ом |
последовательная |
|
|
40 Ом |
0,001 Ом |
±(0,0035 Rx+0,002) Ом |
последовательная |
|
|
4 Ом |
0,0001 Ом |
±(0,01 Rx+0,0003) Ом |
последовательная |
|
|
0,4 Ом |
0,0001 Ом |
±(0,03 Rx+0,0005) Ом |
последовательная |
|
10 МОм |
0,001 МОм |
±(0,08Rx+0,02) МОм |
параллельная |
|
|
4 МОм |
0,0001 МОм |
±(0,03Rx+0,001) МОм |
параллельная |
|
|
400 кОм |
0,01 кОм |
±(0,012Rx+0,05) кОм |
параллельная |
|
|
40 кОм |
0,001 кОм |
±(0,008 Rx+0,002) кОм |
параллельная |
|
|
100 кГц |
4 кОм |
0,0001 кОм |
±(0,005 Rx+0,0002) кОм |
последовательная или параллельная |
|
(только для |
400 Ом |
0,01 Ом |
±(0,005 Rx+0,02) Ом |
последовательная |
|
АКИП-6108) |
40 Ом |
0,001 Ом |
±(0,008 Rx+0,005) Ом |
последовательная |
|
4 Ом |
0,0001 Ом |
±(0,025 Rx+0,001) Ом |
последовательная |
|
|
0,4 Ом |
0,0001 Ом |
не нормируется |
- |
Rx - измеренное значение сопротивления.
Измерение модуля полного сопротивления Z и фазового угла 0
|
Частота испыта тельного сигнала |
Поддиапазон измерений |
Цена единицы младшего разряда |
Пределы абсолютной погрешности измерений |
Эквивалентная сxема измерений |
|
|
Z |
0, ° |
||||
|
100 и 120 Гц, 1 и 10 кГц |
10 МОм |
0,001 МОм |
±(0,03Zx+0,005) МОм |
±1,75 |
параллельная |
|
4 МОм |
0,0001 МОм |
±(0,03Zx+0,0003) МОм |
±0,75 |
параллельная |
|
|
400 кОм |
0,01 кОм |
±(0,03Zx+0,02) кОм |
±1,00 |
параллельная |
|
|
40 кОм |
0,001 кОм |
±(0,001 Zx+0,002) кОм |
±0,25 |
параллельная |
|
|
4 кОм |
0,0001 кОм |
±(0,001Zx+0,0002) кОм |
±0,1 |
последовательная или параллельная |
|
|
400 Ом |
0,01 Ом |
±(0,001Zx+0,02) Ом |
±0,1 |
последовательная |
|
|
40 Ом |
0,001 Ом |
±(0,0035 Zx+0,002) Ом |
±0,25 |
последовательная |
|
|
4 Ом |
0,0001 Ом |
±(0,01Zx+0,0003) Ом |
±0,6 |
последовательная |
|
|
0,4 Ом |
0,0001 Ом |
±(0,03 Zx+0,0005) Ом |
не нормир. |
последовательная |
|
|
100 кГц (только для АКИП-6108) |
10 МОм |
0,001 МОм |
±(0,08Zx+0,02) МОм |
±4,6 |
параллельная |
|
4 МОм |
0,0001 МОм |
±(0,03Zx+0,001) МОм |
±1,75 |
параллельная |
|
|
400 кОм |
0,01 кОм |
±(0,03Zx+0,05) кОм |
±1,00 |
параллельная |
|
|
40 кОм |
0,001 кОм |
±(0,008 Zx+0,002) кОм |
±0,8 |
параллельная |
|
|
4 кОм |
0,0001 кОм |
±(0,005 Zx+0,0002) кОм |
±0,3 |
последовательная или параллельная |
|
|
400 Ом |
0,01 Ом |
±(0,005 Zx+0,02) Ом |
±0,3 |
последовательная |
|
|
40 Ом |
0,001 Ом |
±(0,008 Zx+0,005) Ом |
±0,5 |
последовательная |
|
|
4 Ом |
0,0001 Ом |
±(0,025 Zx+0,001) Ом |
±1,5 |
последовательная |
|
|
0,4 Ом |
0,0001 Ом |
не нормируется |
не нормир. |
- |
|
|
Наименование характеристики |
Значение |
|
Скорость измерений, измерений/с, в режиме: - Slow МЕДЛЕННО; - Medium СРЕДНЕ; - Fast БЫСТРО |
2; 5; 10 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Питание измерителей RLC |
Аккумулятор Ni-Mh 7,2 В (600 мА*ч) или сеть 220В/50Гц через адаптер 9 В (150 мА) |
|
Максимальный потребляемый ток, мА, не более |
25 |
|
Условия эксплуатации: - нормальные: - температура окружающего воздуха, °С; - относительная влажность, %, не более; - рабочие: - температура окружающего воздуха, °С; - относительная влажность, %, не более |
23±5; 75; 0 - 40; 80 |
|
Условия хранения: - температура окружающего воздуха, °С |
от минус 20 до 50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
193х92х44 |
|
Масса, г, не более |
460 |
Знак утверждения типа наносится на измеритель RLC методом наклейки и на титульный лист руководства по эксплуатации методом печати.
|
1. |
Измеритель RLC (с чехлом и подставкой) |
1 шт. |
|
2. |
5-ти проводной измерительный кабель с зажимами Кельвина |
1 шт. |
|
3. |
Пинцет-адаптер для SMD компонентов (для АКИП-6108) |
1 шт. |
|
4. |
Сетевой адаптер DC 9 В, 150 мА |
1 шт. |
|
5. |
Аккумулятор Ni-MH 7,2 В, 600 мАч |
1 шт. |
|
6. |
Руководство по эксплуатации |
1 шт. |
|
7. |
Методика поверки |
1 шт. |
|
8. |
Упаковочная коробка |
1 шт. |
Осуществляется по документу МП 06/008-13 «Измерители RLC АКИП-6108, АКИП-6109. Методика поверки», разработанному и утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 19 декабря 2013 г.
Основные средства поверки:
- магазин электрического сопротивления Р4834 (ГР №11326-90) (0,01-106) Ом, КТ 0,05;
- мера электрического сопротивления Р4017 (ГР №7791-80) 107 Ом, КТ 0,05;
- меры емкости Р597 (ГР №2684-70) от 100 пФ до 1 мкФ, 2 разряд;
- магазин емкости Р5025 (ГР №5395-76) от 1 до 111 мкФ, КТ 0,5;
- меры индуктивности Р596 от 100 мкГн до 1 Гн, 2 разряд;
- мера индуктивности и добротности LQ-2300 (ГР №34593-07) (1-3000) Гн, 2 разряд.
Методики (методы) измерений при использовании измерителей RLC АКИП-6108, АКИП-6109 приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к измерителям RLC АКИП-6108, АКИП-6109
1. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
2. ГОСТ 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности.
3. ГОСТ 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
4. Техническая документация фирмы изготовителя.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2845 |
| Поверителей | 79 |
| Актуальность данных | 18.11.2024 |
