Машины универсальные для динамических испытаний POWER SWING MOT, 56484-14

Назначение

Машины универсальные для динамических испытаний POWER SWING MOT (далее по тексту - машины) предназначены для измерения силы и деформации при выполнении динамических испытаний на малоцикловую и многоцикловую усталостную прочность образцов различных конструкционных и строительных материалов.

Описание

Машины представляют собой систему трех колеблющихся в вертикальном направлении масс, образованных вибрационной головкой, приводом статической нагрузки и корпусом машины. Динамическая нагрузка создается двумя несбалансированными роторами, вращающимися в противоположных направлениях. Роторы приводятся в действие асинхронным двигателем, управляемым частотным инвертором. Вибрационная головка, содержащая роторы, установлена на преднагруженные пружины и отцентрирована. Статическая нагрузка создается винтовой передачей и устанавливается двигателем через цепную передачу, связанную с винтовой передачей. Изменение нагрузки достигается путем сжатия пружин подвеса вибрационной головки.

Испытываемый образец устанавливается на машине в специальные захваты, расположенные между столом и подвижной рамой (траверсой). Установка образцов разных размеров обеспечивается перемещением траверсы. Вместе с пружинами вибрационной головки испытываемый образец действует как пружина.

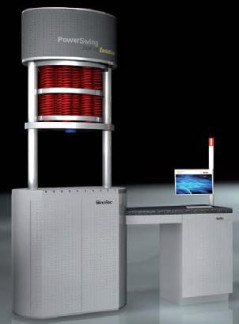

Внешний вид машин приведен на рисунке 1.

Лист № 2 Всего листов 5

Вибрационной головкой создаются гармонические колебания усилия на образце. Частота колебаний определяется частотой вращения привода головки. При увеличении частоты колебаний достигается резонансная частота, определяемая отдельно для каждого испытываемого образца. При достижении резонансной частоты возможно приложение наибольших нагрузок. Машины предназначены для испытания образцов, обладающих малым демпфированием. Величина прикладываемой нагрузки регулируется изменением скорости вращения несбалансированных роторов в вибрационной головке.

Машины оперируют в области частот, соответствующих фронту резонансной кривой. При начале образования трещины на образце или его разрушения изменяется частота собственных колебаний образца. В этом случае контроллер машины изменяет частоту вращения роторов для поддержания постоянной нагрузки.

Для измерения нагрузки в машинах используется тензометрические датчики силы. В ряде модификаций для измерения сжатия/растяжения (деформации) образца установлены датчики перемещений.

Управление работой машины, обработка и анализ результатов измерений осуществляется программным обеспечением (ПО), установленным на персональном компьютере.

Машины имеют порты для подключения дополнительных средств измерений (датчиков деформаций), а также возможность установки дополнительного оборудования для испытаний образцов в различных условиях (муфельных печей и термокриокамер).

Машины изготавливаются в 24 модификациях, отличающихся максимальными прикладываемыми нагрузками, частотным диапазоном, габаритными размерами и вариантами исполнения. В зависимости от модификации возможны различные положения вибрационной головки и привода статической нагрузки, а также тип и расположение привода траверсы, наличие датчика перемещения.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Условия эксплуатации:

-    температура, °С

+15...+30 50 ± 20 84.106

-    относительная влажность, %

-    давление, кПа

Знак утверждения типа

Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус машины методом этикетирования.

Комплектность

1.    Машина универсальная для динамических испытаний POWER SWING MOT 1 шт.

2.    Комплект приспособлений и аксессуаров (*)    1 комп.

3.    Руководство по эксплуатации «Машины универсальные для динамических

испытаний POWER SWING MOT. Руководство по эксплуатации»    1 экз.

4. Методика поверки МП ТИнТ 96-2013 «Машины универсальные для

динамических испытаний POWER SWING MOT. Методика поверки» 1 экз.

* - в соответствии с требованиями заказчика

Поверка

осуществляется в соответствии с документом МП ТИнТ 96-2013 «Машины универсальные для динамических испытаний POWER SWING MOT. Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех» «23» января 2013 г.

Основные средства поверки:

-    динамометры 2-го разряда, основная погрешность ±0,12 % по ГОСТ Р 8.663-2009,

-    измерители перемещений, основная погрешность ±(1,5+Ь)мкм, где L - перемещение в мм.

Сведения о методах измерений

Метод измерений изложен в документе «Машины универсальные для динамических испытаний POWER SWING MOT. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к машинам

-    ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений

силы»;

-    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.. 50мкм»;

-    ГОСТ 25502-79 «Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость»;

-    Техническая документация фирмы SincoTec Test Systems GmbH, Германия.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
