Микротвердомеры HMV-G20, HMV-G21, 56487-14

56487-14
Микротвердомеры HMV-G20, HMV-G21 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Карточка СИ
Номер в госреестре 56487-14
Наименование СИ Микротвердомеры
Обозначение типа СИ HMV-G20, HMV-G21
Изготовитель Корпорация "Shimadzu", Япония
Год регистрации 2014
Срок свидетельства 20.12.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость

Назначение

Микротвердомеры HMV-G20, HMV-G21 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.

Описание

Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).

Микротвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Микротвердомеры могут быть оснащены одним индентором и двумя объективами или двумя инденторами и четырьмя объективами, а также автоматической поворотной турелью.

К микротвердомерам HMV-G21 подключается персональный компьютер (далее - ПК). Основываясь на изображении отпечатка испытуемой поверхности, полученной CCD (ПЗС) камерой, выполняется автоматическое измерение длины диагонали отпечатка и вычисляется твердость по Виккерсу. В стандартном исполнении данная система снабжена не только функцией, которая автоматически измеряет длину диагонали отпечатка, но снабжена функцией, которая отображает изображение поверхности образца на дисплее ПК и функцией для обработки программы начальной настройки условий испытания, сохранения результатов испытания, анализа результатов испытания и т.д. на ПК. Микротвердомеры HMV-G21 могут быть оборудованы предметным столиком с электроприводом.

Доступ к метрологически значимой части ограничен конструкцией микротвердомеров.

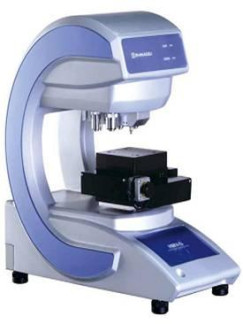

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) HMV-G используется для управления работой микротвердомеров, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (Контрольная сумма

исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

HMV-G

v 1.00 и выше

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Пределы допускаемой относительной погрешности нагрузки для нагрузок 0,098 Н;

0,245 Н; 0,490 Н; 0,981 Н, %..............................................................................................................± 1,5.

Пределы допускаемой относительной погрешности нагрузки для нагрузок 1,96 Н;

2,94 Н; 4,90 Н; 9,81 Н; 19,6 Н, %.......................................................................................................± 1,0.

Диапазон измерений твердости по шкале Виккерса (HV), HV 0,01................................от 50 до 250.

Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,025; HV 0,05........... от 50 до 450.

Диапазон измерений твердости по шкале Виккерса (HV), HV 0,1.................................от 50 до 850.

Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,2; HV 0,3; HV 0,5. от 50 до 1250. Диапазон измерений твердости по шкалам Виккерса (HV), HV 1; HV 2.......................от 50 до 1500.

Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2. Таблица 2

Обозначение шкалы твёрдости

Интервалы измерений твёрдости HV

100±

50

200±

50

300±

50

400±

50

500±

50

600±

50

700±

50

800±

50

900±

50

1225±

275

Пределы допускаемых абсолютных погрешностей микротвердомеров, HV (±)

HV 0,01

15

25

-

-

-

-

-

-

-

-

HV 0,025

15

25

35

49,5

-

-

-

-

-

-

HV 0,05

13,5

25

35

49,5

-

-

-

-

-

-

HV 0,1

10,5

20

35

49,5

60,5

71,5

82,5

102

-

-

HV 0,2

6

15

28

40,5

55

71,5

82,5

102

114

180

HV 0,3

6

12,5

21

31,5

44

58,5

75

85

104,5

165

HV 0,5

4,5

12,5

12,5

27

33

45,5

52,5

68

76

165

HV 1

4,5

10

14

18

27,5

32,5

37,5

51

57

120

HV 2

4,5

7,5

10,5

18

22

26

30

34

47,5

90

Рабочие условия применения:

температура окружающего воздуха, оС .....................................................................от 5 до 35;

относительная влажность окружающего воздуха, не более, %.............................................60.

Напряжение питания от сети переменного тока частотой 50/60 Гц,.................110±10 В / 220±22 В.

длина.............................

ширина для HMV-G20 для HMV-G21

565;

335;

300;

535.

..44.

высота.........

Масса, кг, не более

Знак утверждения типа

наносится на корпус микротвердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

микротвердомер HMV-G20 или HMV-G21 (по заказу).....................................................1 шт.;

дополнительные принадлежности.............................................................................1 комплект;

руководство по эксплуатации...............................................................................................1 шт.

Поверка

осуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

Основные средства поверки: эталонные меры твёрдости и микротвердости типа МТВ по ГОСТ 9031 - 75.

Сведения о методах измерений

Микротвердомеры HMV-G20, HMV-G21. Руководство по эксплуатации. HMV-G20, HMV-G21 - 01 РЭ.

Нормативные и технические документы устанавливающие требования к микротвердомерам HMV-G20, HMV-G21

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».

3    ГОСТ 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

4    ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

5    Техническая документация изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
