Измерители LCR APPA701, APPA703, 56496-14

Измерители LCR АРРА701, АРРА703 (далее измерители LCR) предназначены для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрического сопротивления переменному и постоянному токам, электрической емкости, индуктивности, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	56496-14
Наименование СИ	Измерители LCR
Обозначение типа СИ	APPA701, APPA703
Изготовитель	"APPA Technology Corporation", Тайвань
Год регистрации	2014
Срок свидетельства	07.12.2029
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия измерителей LCR основан на методе, связанном с использованием соотношений закона Ома на переменном токе. Он основан на анализе прохождения тестового сигнала с заданной частотой через измеряемую цепь, обладающую комплексным сопротивлением. Напряжение рабочей частоты с внутреннего генератора подается на измеряемый объект. На измеряемом объекте измеряются напряжение, ток и фазовый сдвиг между ними. Измеренные величины используются для определения параметров цепей.

Измерители LCR представляют собой приборы, выполненные на основе АЦП, аналоговых и цифровых схем измерений. На передней панели измерителей LCR расположены жидкокристаллический дисплей, кнопки управления и гнезда для подключения измерительных кабелей. Конструкция приборов рассчитана на их эксплуатацию в промышленных и лабораторных условиях.

Измерители LCR имеют 2 модификации (модели): АРРА701, АРРА703, различающиеся между собой значениями частот измерений.

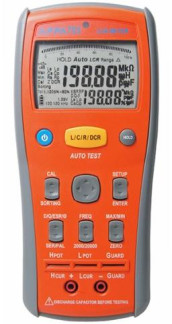

Фотография общего вида измерителей LCR представлена на рис. 1. Схема пломбировки от несанкционированного доступа изображена на рисунке 2.

V_У

Рисунок 2. Схема пломбировки измерителей LCR (вид сзади).

Технические характеристики

Измеряемые параметры:

Первичные:

C - электрическая емкость;

L - индуктивность;

R - электрическое сопротивление переменному току;

DCR - электрическое сопротивление постоянному току. Вторичные:

D - тангенс угла диэлектрических потерь;

Q - добротность;

0 - угол фазового сдвига.

Базовая погрешность измерений 0,2 %.

Измерение емкости С

Частота испытательного сигнала	Поддиапазон измерений	Цена единицы младшего разряда	Пределы абсолютной погрешности измерений
100 и 120 Гц	2000 пФ	0,1 пФ	не нормируется
	20 нФ	0,001 нФ	±(0,015Сх+0,005) нФ
	200 нФ	0,01 нФ	±(0,002-Сх+0,05) нФ
	2000 нФ	0,1 нФ	±(0,002-Сх+0,5) нФ
	20 мкФ	0,001 мкФ	±(0,015 • Сх+0,005) мкФ
	200 мкФ	0,01 мкФ	±(0,015-Сх+0,05) мкФ
	2000 мкФ	0,1 мкФ	не нормируется
	20 мФ	0,001 мФ	не нормируется
1 кГц	2000 пФ	0,1 пФ	±(0,005 Сх+0,5) пФ*
	20 нФ	0,001 нФ	±(0,002-Сх+0,005) нФ
	200 нФ	0,01 нФ	±(0,002-Сх+0,05) нФ
	2000 нФ	0,1 нФ	±(0,002-Сх+0,5) нФ
	20 мкФ	0,001 мкФ	±(0,015 • Сх+0,005) мкФ
	200 мкФ	0,01 мкФ	±(0,015-Сх+0,05) мкФ
	2000 мкФ	0,1 мкФ	не нормируется
10 кГц	200 пФ	0,01 пФ	±(0,005-Сх+0,05) пФ*
	2000 пФ	0,1 пФ	±(0,002-Сх+0,5) пФ
	20 нФ	0,001 нФ	±(0,002-Сх+0,005) нФ

10 кГц	200 нФ	0,01 нФ	±(0,002-Сх+0,05) нФ
	2000 нФ	0,1 нФ	±(0,005 Сх+0,5) нФ
	20 мкФ	0,001 мкФ	±(0,02Сх+0,005) мкФ
	200 мкФ	0,01 мкФ	±(0,02-Сх+0,05) мкФ*
100 кГц (только для АРРА703)	20 пФ	0,001 пФ	не нормируется
	200 пФ	0,01 пФ	±(0,002-Сх+0,05) пФ
	2000 пФ	0,1 пФ	±(0,002-Сх+0,5) пФ
	20 нФ	0,001 нФ	±(0,002-Сх+0,005) нФ
	200 нФ	0,01 нФ	±(0,005-Сх+0,05) нФ
	2000 нФ	0,1 нФ	±(0,02-Сх+0,5) нФ
	20 мкФ	0,001 мкФ	±(0,05Сх+0,005) мкФ*

* - при времени измерений ~2 с. Измерение индуктивности L

Частота испытательного сигнала	Поддиапазон измерений	Цена единицы младшего разряда	Пределы абсолютной погрешности измерений
100 и 120 Гц	20 мГн	0,001 мГн	не нормируется
	200 мГн	0,01 мГн	±(0,002 L+0,05) мГн
	2000 мГ н	0,1 мГн	±(0,002'L+0,5) мГн
	20 Гн	0,001 Гн	±(0,002'L+0,005) Гн
	200 Гн	0,01 Гн	±(0,002 Lk+0,05) Гн
	2000 Гн	0,1 Гн	±(0,005-L+0,5) Гн
	20 кГн	0,001 кГн	±(0,01L+0,005) кГн*
1 кГц	2000 мкГ н	0,1 мкГн	±(0,005 L+0,5) мкГн*
	20 мГн	0,001 мГн	±(0,002-L+0,005) мГн
	200 мГн	0,01 мГн	±(0,002 L+0,05) мГн
	2000 мГ н	0,1 мГн	±(0,002'L+0,5) мГн
	20 Гн	0,001 Гн	±(0,002 L+0,005) Гн
	200 Гн	0,01 Гн	не нормируется
	2000 Гн	0,1 Гн	не нормируется
10 кГц	200 мкГ н	0,01 мкГн	±(0,005 L+0,05) мкГн*
	2000 мкГ н	0,1 мкГн	±(0,002'L+0,5) мкГн
	20 мГн	0,001 мГн	±(0,002 L+0,005) мГн
	200 мГн	0,01 мГн	±(0,002 L+0,05) мГн
	2000 мГ н	0,1 мГн	не нормируется
	20 Гн	0,001 Гн	не нормируется
100 кГц (только для АРРА703)	20 мкГн	0,001 мкГн	±(0,015-L+0,005) мкГн*
	200 мкГ н	0,01 мкГн	±(0,005'L+0,05) мкГн
	2000 мкГ н	0,1 мкГн	±(0,005'L+0,5) мкГн
	20 мГн	0,001 мГн	±(0,005-L+0,005) мГн
	200 мГн	0,01 мГн	не нормируется

Частота испытательного сигнала	Поддиапазон измерений	Цена единицы младшего разряда	Пределы абсолютной погрешности измерений
100 и 120 Гц	200 Ом	0,01 Ом	±(0,002 Rx+0,05) Ом
	2 кОм	0,0001 кОм	±(0,002 Rx+0,0005) кОм
	20 кОм	0,001 кОм	±(0,002-R>+0,005) кОм
	200 кОм	0,01 кОм	±(0,002-R>+0,05) кОм
	2 МОм	0,0001 МОм	±(0,002^+0,0005) МОм
	20 МОм	0,001 МОм	±(0,005^+0,005) МОм
	200 МОм	0,01 МОм	±(0,01^+0,05) МОм*
1 кГц	20 Ом	0,001 Ом	±(0,005^+0,015) Ом
	200 Ом	0,01 Ом	±(0,002^х+0,05) Ом
	2 кОм	0,0001 кОм	±(0,002 R>+0,0005) кОм
	20 кОм	0,001 кОм	±(0,002 R>+0,005) кОм
	200 кОм	0,01 кОм	±(0,002 R>+0,05) кОм
	2 МОм	0,0001 МОм	±(0,005^х+0,0005) МОм
	20 МОм	0,001 МОм	±(0,02^х+0,005) МОм
	200 МОм	0,01 МОм	не нормируется
10 кГц	20 Ом	0,001 Ом	±(0,005^+0,015) Ом*
	200 Ом	0,01 Ом	±(0,002^+0,05) Ом
	2 кОм	0,0001 кОм	±(0,002^+0,0005) кОм
	20 кОм	0,001 кОм	±(0,002 R>+0,005) кОм
	200 кОм	0,01 кОм	±(0,002 R>+0,05) кОм
	2 МОм	0,0001 МОм	±(0,02^+0,0005) МОм
	20 МОм	0,001 МОм	не нормируется
100 кГц (только для АРРА703)	20 Ом	0,001 Ом	±(0,005^х+0,015) Ом*
	200 Ом	0,01 Ом	±(0,002^х+0,05) Ом
	2 кОм	0,0001 кОм	±(0,002 R>+0,0005) кОм
	20 кОм	0,001 кОм	±(0,01 R^+0,005) кОм
	200 кОм	0,01 кОм	±(0,02R+0,05) кОм
	2 МОм	0,0001 МОм	±(0,05^+0,0005) МОм

* - при времени измерений ~2 с.

Измерение сопротивления постоянному току DCR

Поддиапазон измерений	Цена единицы младшего разряда	Пределы абсолютной погрешности измерений
200 Ом	0,01 Ом	±(0,002^+0,05) Ом*
2 кОм	0,0001 кОм	±(0,002^+0,0005) кОм
20 кОм	0,001 кОм	±(0,002R>+0,005) кОм
200 кОм	0,01 кОм	±(0,002R+0,05) кОм
2 МОм	0,0001 МОм	±(0,002^+0,0005) МОм

20 МОм	0,001 МОм	±(0,005 Rx+0,005) МОм
200 МОм	0,01 МОм	±(0,01Rx+0,05) МОм**
* - при времени измерений 2 с. ** - допускается нестабильность индикации измер Измерение тангенса угла диэлектрических поте		енного значения не более 0,5 МОм. рь (D)
Поддиапазон измерений	Цена единицы младшего разряда	Пределы абсолютной погрешности измерений
2	0,001	±(0,002 Dx+0,005)
10	0,01	±(0,002 Dx+0,05)
Измерение добротности (Q)
Поддиапазон измерений	Цена единицы младшего разряда	Пределы абсолютной погрешности измерений
2	0,001	±(0,002 • Qx+0,005)
20	0,01	±(0,002 Qx+0,05)
100	0,1	±(0,005 Qx+0,5)
Соотношение параметров D и Q выражается формулой Q=1/D. Измерение угла фазового сдвига 0 (только для модели АРРА703)
Поддиапазон измерений	Цена единицы младшего разряда	Пределы абсолютной погрешности измерений
От -90 до +90°	0,1°	±(0,0020+0,5)°

Технические характеристики

Наименование xарактеристики	Значение
Время установления рабочего режима, мин, не более	10
Питание измерителей LRC: - АРРА701 и АРРА703; - АРРА703	1,5 В х 4 шт. (типа АА); через адаптер от сети 220 В/50 Гц
Условия эксплуатации: - нормальные: - температура окружающего воздуха, °С; - относительная влажность, %, не более; - рабочие: - температура окружающего воздуха, °С; - относительная влажность, %, не более	23±5; 75; 5 - 40; 80
Условия хранения: - температура окружающего воздуха, °С	от минус 20 до 60
Габаритные размеры (длинахширинахвысота), мм, не более	207х95х52
Масса, г, не более	700

Знак утверждения типа

Знак утверждения типа наносится на измеритель LCR методом наклейки и на титульный лист руководства по эксплуатации методом печати.

Комплект поставки:

1.	Измеритель LCR (с чехлом и подставкой)	1 шт.
2.	Измерительные провода со штекерами и зажимами «крокодил»	2 шт.
3.	Батареи типа АА	4 шт.
4.	Измерительный щуп для SMD компонентов (для АРРА703)	1 шт.
5.	Сетевой адаптер 220 В/50 Гц (для АРРА703)	1 шт.
6.	Кабель USB и диск с ПО (для АРРА703)	1 компл
7.	Руководство по эксплуатации	1 шт.
8.	Методика поверки	1 шт.
9.	Магнитный держатель	1 шт.
10	. Упаковочная коробка	1 шт.
По дополнительному заказу поставляются (для АРРА701):
1.	Кабель USB и диск с ПО	1 компл.
2.	Измерительный щуп для SMD компонентов	1 шт.

Поверка

Осуществляется по документу МП 06/009-13 «Измерители LCR АРРА701, АРРА703. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 19 декабря 2013 г.

Основные средства поверки:

- магазин электрического сопротивления Р4834 (ГР №11326-90) (0,01-106) Ом, КТ 0,02/0,05;

- мера электрического сопротивления Р4017 (ГР №7791-80) 107 Ом, КТ 0,05;

- магазин электрического сопротивления Р404 (ГР №1347-70) (1-10) МОм, КТ 0,05;

- магазин электрического сопротивления Р405 (ГР №1347-70) (10-100) МОм, КТ 0,05;

- магазин электрического сопротивления Р4007 (ГР №2696-71) (100-1000) МОм, КТ 0,02;

- меры емкости Р597 (ГР №2684-70) от 200 пФ до 1 мкФ, 3 разряд;

- магазин емкости Р5025 (ГР №5395-76) от 1 до 111 мкФ, КТ 0,5;

- меры индуктивности Р596 от 200 мкГн до 1 Гн, 2 разряд;

- мера индуктивности и добротности LQ-2300 (ГР №34593-07) (1-3000) Гн, 2 разряд.

Сведения о методах измерений

Методики (методы) измерений при использовании измерителей LCR АРРА701, АРРА703 приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям LCR АРРА701, АРРА703

1. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.

2. ГОСТ 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности.

3. ГОСТ 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

4. Техническая документация фирмы изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
