| Номер в госреестре | 56497-14 |
| Наименование СИ | Приборы для поверки ваттметров |
| Обозначение типа СИ | М1-26, М1-26/1 |
| Изготовитель | АО "НПФ "Техноякс", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 12.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы для поверки ваттметров М1-26, М1-26/1 (далее - приборы М1-26, М1-26/1) предназначены для измерений мощности СВЧ, падающей на вход поверяемого ваттметра СВЧ оконечного типа и измерений КСВН входа поверяемого ваттметра СВЧ.
Приборы М1-26, М1-26/1 состоят из преобразователя волноводного многозондового ПВМ-16 (далее - преобразователь ПВМ), блока прибора М1-26 или блока прибора М1-26/1 (далее - блока прибора) и компьютера (только для прибора М1-26).
Преобразователь ПВМ используется в качестве приемного первичного преобразователя проходного типа и представляет собой отрезок волновода прямоугольного поперечного сечения, ширина которого неизменна, а высота изменяется при смещении вдоль волновода от входа к выходу. В качестве чувствительных элементов в преобразователе ПВМ используются термисторы, работающие в режиме замещения мощности СВЧ мощностью постоянного тока.
К выходу и входу преобразователя ПВМ присоединены волноводно-коаксиальные и коаксиальные переходы, которые обеспечивают высокочастотное согласование волноводного тракта 16х8 с коаксиалом 7/3,04 и возможность подключения к преобразователю ПВМ устройств с коаксиальной вилкой типа III по ГОСТ 13317-89.
Чувствительные элементы (зонды) преобразователя ПВМ с помощью кабеля К1 подключаются к блоку прибора.
Блок прибора предназначен для поддержания заданного значения рабочего сопротивления термисторов преобразователя ПВМ и реализации метода измерения мощности СВЧ, поглощенной в зондах преобразователя ПВМ, методом замещения мощности СВЧ мощностью постоянного тока. В корпусе блока прибора размещается четырехканальное устройство аналого-цифрового преобразования, обеспечивающее одновременное измерение напряжения постоянного тока на четырех термисторных мостах.
Блок прибора М1-26 цифровую информацию о значениях измеренных напряжений передает в компьютер (ноутбук) по каналу USB, где в рабочей программе рассчитываются значения падающей на вход поверяемого ваттметра мощности СВЧ и КСВН входа поверяемого ваттметра.
Блок прибора М1-26/1 на основании цифровой информации о значениях измеренных напряжений постоянного тока на четырех термисторных мостах с помощью микропроцессорной программы рассчитывает значение падающей на вход поверяемого ваттметра мощности СВЧ и КСВН входа поверяемого ваттметра.
Конструкция приборов М1-26, М1-26/1 блочная. Все блоки и вспомогательные элементы приборов М1-26, М1-26/1 для транспортирования к месту применения размещаются в ударопрочном герметичном кейсе, конструкция которого обеспечивает защиту узлов и блоков приборов М1-26, М1-26/1 от внешних воздействий.
От несанкционированного доступа измерительные блоки приборов М1-26, М1-26/1 защищены пломбами, а преобразователь ПВМ - фирменной наклейкой.
Внешний вид приборов М1-26, М1-26/1 с указанием места нанесения знака утверждения типа и схемой пломбирования от несанкционированного доступа представлен на рисунках 1 - 3.
Приборы М1-26, М1-26/1 могут применяться для поверки и калибровки рабочих средств измерений: ваттметров СВЧ мощности оконечного типа, приемников измерительных, анализаторов спектра.
1 - место нанесения знака утверждения типа
(N1 OI
2 - место пломбирования от несанкционированного доступа

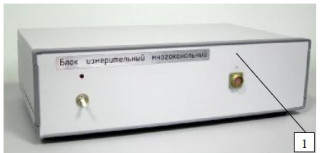

Рисунок 1 - Прибор М1-26. Внешний вид блока прибора (вид спереди и вид сзади)
1 - место нанесения знака утверждения типа
2 - место пломбирования от несанкционированного доступа
Рисунок 2 - Прибор М1-26/1. Внешний вид блока прибора (вид спереди и вид сзади)
1 - преобразователь ПВМ
2 - переход волноводно-коаксиальный
3 - переход коаксиальный
4 - место расположения наклейки от несанкционированного доступа Рисунок 3 - Внешний вид преобразователя ПВМ в комплекте с присоединенными переходами
Программное обеспечение (далее - ПО) прибора М1-26 выполняет функции: управление процедурой измерений, записи результатов измерений, отображение результатов измерений, тестовое диагностирование для проверки работоспособности прибора М1-26.
ПО работает под управлением операционной системы Windows XP и старше. Идентификационные данные метрологически значимого ПО прибора М1-26 приведены в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| m1-26 1.exe | 1.0.0.0 | 06489С21 | CRC32 |
ПО прибора М1-26/1, реализованное в виде микропроцессорной программы, выполняет функции: управление процедурой измерений, отображение результатов измерений на дисплее блока прибора.
Идентификационные данные метрологически значимого ПО прибора М1-26/1 приведены в таблице 2.
Таблица 2
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| m1-26 | 1.00 | - | - |
Защита ПО приборов М1-26, М1-26/1 от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Таблица 3
| Наименование метрологической (технической) характеристики | Значение метрологической (технической) характеристики | |
| прибор М1-26 | прибор М1-26/1 | |
| Диапазон частот, ГГц | от 12 до 17,85 | |
| Диапазон измерений падающей мощности, мВт | от 0,3 до 10 | |
| Пределы допускаемой основной относительной погрешности измерения мощности СВЧ, падающей на нагрузку, без учета погрешности рассогласования, % | ( (Р ^ ± 1,5 + 0,01- -1 , ’ р у У И )) где РМ = 10 мВт; РИ - значение измеренной мощности в мВт | |
| Пределы допускаемой дополнительной относительной погрешности измерений мощности при изменении температуры от 15 до 18 °С и от 22 до 25 °С, % | ± 0,5 | |
| Модуль эффективного коэффициента отражения выхода, не более | 0,03 | |
| Диапазон измерений КСВН | от 1 до 3 | |
| Пределы допускаемой относительной погрешности измерений КСВН, % | ± (1 + 3К), где К - измеренное значение КСВН | |
| Время установления рабочего режима, мин, не более | 20 | |
| Время непрерывной работы в рабочих условиях применения, час, не менее | 16 | |
| Мощность, потребляемая от сети питания при номинальном напряжении, В-А, не более | 50 | |
| Коаксиальный соединитель входа и выхода | тип III «розетка» ГОСТ 13317-89 | |
| Масса, кг, не более: - блок прибора - преобразователь ПВМ с переходами - прибор в полном комплекте | 5,4 1,0 14 | 3.0 1.0 9 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - блок прибора - преобразователь ПВМ - кейс | 440 х 290 х 130 275 х 50 х 100 545 х 460 х 214 | 305 х 280 х 110 275 х 50 х 100 545 х 460 х 214 |
| Напряжение электропитания от сети переменного тока частотой (50 ± 0,5) Гц, В | от 198 до 242 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт.ст.) - относительная влажность при температуре окружающего воздуха 20 °С, % | от 15 до 25 от 96 до 103,4 (от 720 до 776) от 50 до 80 | |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт.ст.) - относительная влажность при температуре окружающего воздуха 20 °С, % | от 18 до 22 от 96 до 103,4 (от 720 до 776) от 50 до 80 | |
наносится методом офсетной печати на маркировочный ярлык, расположенный на передней панели корпуса блока прибора М1-26, М1-26/1, и типографским способом на титульный лист документов «Прибор для поверки ваттметров М1-26. Руководство по эксплуатации. ТНСК.411151.001 РЭ» и «Прибор для поверки ваттметров М1-26/1. Руководство по эксплуатации. ТНСК.411151.001-01 РЭ»
Комплект поставки прибора М1-26 приведен в таблице 4. Таблица 4
| Наименование | Обозначение | Количество |
| 1 Прибор для поверки ваттметров М1-26 в составе: | - | 1 |
| 1.1 Блок прибора М1-26 | ТНСК.418455.004 | 1 |
| 1.2 Преобразователь волноводный многозондовый ПВМ-16 в комплекте с присоединенными переходами | ТНСК.434855.001 | 1 |
| 1.3 Кабель К1 | ТНСК.685631.001 | 1 |
| 1.4Кабель К2 | - | 1 |
| 1.5 Ноутбук | - | 1 |
| 2 Кейс «Корсар» К-60 ТУ 2297-001-14275025-2005 | - | |
| 3 Диск с ПО | ТНСК.00201-01 | 1 |
| 4 Формуляр | ТНСК.411151.001 ФО | |
| 5 Руководство по эксплуатации | ТНСК.411151.001 РЭ | 1 |
| 6 Руководство оператора | ТНСК.411151.001 РО | 1 |
| 7 Методика поверки | ТНСК.411151.001 МП | 1 |
Комплект поставки прибора М1-26/1 приведен в таблице 5. Таблица 5
| Наименование | Обозначение | Количество |
| 1 Прибор для поверки ваттметров М1-26/1 в составе: | - | 1 |
| 1.1 Блок прибора М1-26/1 | ТНСК.418455.003 | 1 |
| 1.2 Преобразователь волноводный многозондовый ПВМ-16 в комплекте с присоединенными переходами | ТНСК.434855.001 | 1 |
| 1.3 Кабель К1 | ТНСК.685631.001 | 1 |
| 2 Кейс «Корсар» К-60 ТУ 2297-001-14275025-2005 | - | 1 |
| 3 Формуляр | ТНСК.411151.001-01 ФО | 1 |
| 4 Руководство по эксплуатации; | ТНСК.411151.001-01 РЭ | 1 |
| 5 Методика поверки | ТНСК.411151.001 МП | 1 |
осуществляется по документу ТНСК.411151.001 МП «Инструкция. Приборы для поверки ваттметров М1-26, М1-26/1. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 19 декабря 2013 года.
Основные средства поверки:
1 Эталонный ваттметр поглощаемой мощности из состава ГЭТ 26-2010, приказ об утверждении ГЭТ 26-2010 от 14.02.2011 г., № 544, диапазон частот от 10 МГц до 18 ГГц, диапазон измерений мощности от 0,1 до 10 мВт, пределы допускаемой относительной погрешности измерений мощности в диапазоне частот от 12 до 18 ГГц ± 0,6 %, КСВН в диапазоне частот от 12 до 18 ГГц не более 1,2.
2 Генератор сигналов E8257D, регистрационный номер 36419-07, диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности установки частоты ± 0,05 %, мощность на выходе не менее 10 мВт.
3 Набор мер полного и волнового сопротивления 1-го разряда ЭК9-145, регистрационный номер 8935-82, диапазон частот от 4 до 18 ГГц, значения мер КСВН от 1,2 до 2,0; пределы допускаемой относительной погрешности значений КСВН ± (1 - 2) %.
4 Нагрузка подвижная коаксиальная НОКП2-1,4-Ш из состава ГЭТ 26-2010, приказ об утверждении ГЭТ 26-2010 от 14.02.2011 г № 544, КСВН 1,4, непостоянство КСВН при перемещении отражателя не более ± 0,5 %.
5 Комплект для измерений соединителей коаксиальных КИСК 7, регистрационный номер 9864-85, диапазон измерения глубины до плоскости соединения от 0,01 до 0,16 мм, пределы допускаемой погрешности измерений ± 0,01 мм.
«Прибор для поверки ваттметров М1-26. Руководство по эксплуатации. ТНСК.411151.001 РЭ».
«Прибор для поверки ваттметров М1-26/1. Руководство по эксплуатации. ТНСК.411151.001-01 РЭ».
Нормативные документы, устанавливающие требования к приборам для поверки ваттметров М1-26, М1-26/1
1 ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки.
2 ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний.
3 ГОСТ 8.392-80 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности и их первичные измерительные преобразователи диапазона частот 0,03-78, 33 ГГц. Методы и средства поверки.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Выполнение работ и услуг по обеспечению единства измерений.
