Уровнемеры поплавковые ДУУ10, 56503-14

Назначение

Уровнемеры поплавковые ДУУ10 (далее - уровнемеры) предназначены для автоматического измерения уровня различных жидких продуктов, уровней раздела несмешиваемых жидкостей, температуры, давления, вычисления объема с помощью градуировочных таблиц при учетно-расчетных и технологических операциях.

Описание

Уровнемеры состоят из чувствительного элемента (ЧЭ), поплавков измерения уровня (уровня раздела), донного поплавка (для уровнемеров с базой измерения - дно) и первичного преобразователя (ПП), включающего пьезоэлемент.

Измерение уровня продукта основано на измерении уровнемерами времени распространения в стальной проволоке короткого импульса упругой деформации. По всей длине проволоки намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего по ЧЭ, в проволоке под действием магнитострикционного эффекта возникает импульс продольной деформации, который распространяется по проволоке и фиксируется пьезоэлементом, закрепленным на ней. Так же, возникает импульс упругой деформации, отраженный от нижнего конца ЧЭ уровнемера и принимаемый пьезоэлементом.

Уровнемеры измеряют время, прошедшее с момента формирования импульса тока до момента приема импульсов упругой деформации, принятых и преобразованных пьезоэлементом. Это позволяет вычислить расстояние до местоположения поплавка, определяемого положением уровня жидкости. Уровнемеры могут иметь до трех поплавков и, соответственно, измерять до трех уровней и уровней раздела сред.

Для измерения температуры на нижнем конце ЧЭ расположен цифровой интегральный термометр. Измерение давления в резервуаре осуществляется с помощью ячейки измерения давления, установленной в уровнемер с каналом измерения давления. Уровнемеры имеют 2 исполнения: базой измерения уровня является либо крыша, либо дно резервуара. Связь уровнемеров с ведущим HART-устройством осуществляется с помощью двухпроводного HART-совместимого кабеля с наружным диаметром не более 9 мм, через который подается питание уровнемеров.

Структура условного обозначения уровнемера

ДУУ10 - Х - Х - Х - Х - Х - Х - X - X - X

Предельное избыточное рабочее давление

0    - 0,15 МПа;

1    - 2,00 МПа;

2    - другое.

- Наличие защитной крышки:

0    - без крышки;

1    - с крышкой;

2    - с крышкой клавиатуры.

Количество кабельных вводов:

1    - один ввод;

2    - два ввода.

Наличие индикации и протокол:

00    - без индикации с HART-протоколом;

01    - без индикации с протоколом «Альбатрос»;

10    - с индикацией и HART-протоколом (температура окружающей среды выше минус 40 °С);

11    - с индикацией и протоколом «Альбатрос» (температура окружающей среды выше минус 40 °С).

- База измерения:

0    - крыша;

1    - дно.

- Диапазон изменения температуры контролируемой среды:

0    - от минус 45 °С до +85 °С;

1    - от минус 45 °С до +120 °С для жестких ЧЭ или от минус 45 °С до +100 °С для гибких ЧЭ.

Длина ЧЭ уровнемера (от 1 м до 25 м).

- Исполнение по погрешности:

0    - ±3 мм;

1    - ±1 мм с HART-протоколом;

-    ±0,7 мм с протоколом «Альбатрос» и длиной ЧЭ свыше 4 м;

-    ±0,5 мм с протоколом «Альбатрос» и длиной ЧЭ до 4 м.

Номер разработки:

02 - жесткий ЧЭ, измерение уровня и температуры;

04 - жесткий ЧЭ, измерение уровня, уровня раздела и температуры;

06 - жесткий ЧЭ, измерение уровня, температуры, давления;

08 - жесткий ЧЭ, измерение уровня, уровня раздела, температуры и давления; 10 - гибкий ЧЭ, измерение уровня и температуры;

12 - гибкий ЧЭ, измерение уровня, уровня раздела и температуры;

14 - гибкий ЧЭ, измерение уровня, двух уровней раздела и температуры.

Программное обеспечение (ПО) является встроенным программным обеспечением и является метрологически значимым. ПО предназначено для обработки измерительной информации (индикации результатов измерений на индикаторе уровнемера, формирования параметров выходных сигналов, проведения диагностики) и передачи данных.

Номер версии ПО, а также вычисленное значение цифрового идентификатора ПО выводятся на индикаторы уровнемера, а также доступны для чтения с ЭВМ верхнего уровня. Для контроля работы уровнемера проводится самодиагностика. Для защиты от несанкционированного доступа к ПО доступ к настройкам уровнемера ограничен паролями и пломбами.

Функционирование уровнемеров при использовании для передачи данных HART-протокола обеспечивается при величине постоянной времени RC соединительного кабеля между уровнемерами и ведущими HART-устройствами (HART-коммуникаторами, HART-модемами) не более 65 мкс с учетом величины нагрузочного резистора (230 Ом<R<500 Ом). Обмен информацией уровнемеров с ведущим HART-устройством ведется последовательным кодом в асинхронном полудуплексном режиме по протоколу HART версии 5. Скорость передачи составляет 1200 бит/с. Внешний модуль интерфейса (МИ7) обеспечивает подключение уровнемера к ПК по стандартному USB-интерфейсу (только вне взрывоопасной зоны). С помощью коммуникационной программы HyperTerminal, входящей в стандартный набор программ ОС Windows, через МИ7 возможно отображение на экране ПК измеренных и рассчитанных уровнемером величин, а также ввод таблиц калибровки и настроечных параметров уровнемера.

Класс защиты ПО уровнемеров от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.___

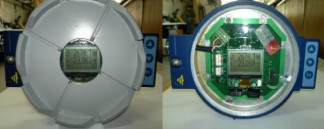

Фотографии общего вида

Технические характеристики

Таблица!

Продолжение таблицы 1

Знак утверждения типа

наносится на лицевую панель уровнемера и на титульные листы эксплуатационной документации.

Комплектность

Поверка

осуществляется по документу УНКР.407631.005 МП «Уровнемеры поплавковые ДУУ10. Методика поверки», утвержденной ФГУП «ВНИИМС» в 2013 г.

Основное поверочное оборудование:

-калибратор электрических сигналов типа UPS-III, класс точности 0,01;

-лента измерительная 3-го разряда с диапазоном измерений от 0 до 30000 мм по МИ 2060-90; -штангенциркуль ШЦЦ-Ш-2000/150 (0,01) с погрешностью 0,08 мм;

-лупа типа ЛИ с увеличением 10х по ГОСТ 25706-83;

-манометр избыточного давления грузопоршневой МП-60 класса точности 0,02 ГОСТ 8291-83;

-температурная испытательная камера «Feutron Klimasimulation GmbH» тип 3416/16, диапазон воспроизводимых температур от минус 70 до +180 °C;

-термометр лабораторный электронный ЛТ-300 ТУ 4211-041-44229117-2005, диапазон измеряемых температур от минус 50 до +300 °C, пределы допускаемой абсолютной погрешности в диапазоне температур от минус 50 до +199,9 °С - ±0,05 °C.

Сведения о методах измерений

изложены в документе УНКР.407631.005 РЭ «Уровнемеры поплавковые ДУУ10. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к уровнемерам поплавковым ДУУ10

1.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.    ГОСТ Р 8.654-2009 «ГСИ. Требования к программному обеспечению средств измерений. Основные положения».

3.ТУ    4214-037-29421521-11 «Уровнемеры поплавковые ДУУ10. Технические условия»

Рекомендации к применению

осуществление торговли и товарообменных операций
