Расходомеры электромагнитные Badger Meter M-series мод. M1000, M2000, M5000, 56504-14

Назначение

Расходомеры электромагнитные Badger Meter M-series моделей M1000, M2000, M5000 (далее-расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с электропроводимостью более 5 мкСм/см в напорных трубопроводах.

Описание

Принцип действия расходомеров основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике - измеряемой среде.

Индуцируемая ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, выполняющий обработку сигнала в соответствии с установленными алгоритмами.

Расходомеры состоят из первичного преобразователя (датчика) и электронного блока (усилителя).

Первичный преобразователь представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключенный в кожух, защищающий элементы магнитной системы расходомера.

Электронный блок расходомера выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. Электронный блок снабжен устройством отображения - табло, отображающим результаты измерений и диагностики, а также обеспечивает формирование импульсных сигналов.

Расходомеры выпускаются двух типов конструкции: компактной - при установке электронного блока непосредственно на первичном преобразователе, и отделенной - при установке электронного блока на стене или монтажной панели.

Расходомеры выпускаются следующих моделей M1000, M2000, M5000, отличающихся по погрешности измерений объемного расхода и объема; по виду электропитания (только от сети переменного тока и/или от литиевой батареи).

Расходомеры имеют различные конструктивные исполнения, характеризующие:

-    способ присоединения к трубопроводу: фланцевый, межфланцевый (типа «сэндвич») и др.;

-    диапазон измерений расхода при одном и том же диаметре условного прохода расходомера.

Расходомер обеспечивает (в зависимости от исполнения):

-    формирование цифрового сигнала в стандарте интерфейса RS232, RS485, USB или Ethernet, несущего информацию о результатах измерений и диагностике;

-    формирование токового сигнала в диапазоне тока (4-20) мА, пропорционального измеренному расходу;

-    отображение результатов измерений и диагностики посредством табло.

Расходомеры по защищенности от воздействия окружающей среды выполнены в соответствии со степенью защиты IP67 (IP68 по заказу) по ГОСТ 14254.

При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков 5Ду до расходомера и 3Ду после расходомера.

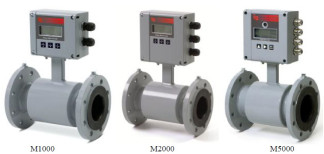

Внешний вид расходомеров приведен на рисунке 1.

M2000 Рисунок 1.

Места пломбирования указаны на рисунке 2.

Рисунок 2.

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 3.

Основные функции частей программного обеспечения:

1)    Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;

2)    Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;

3)    Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;

4)    Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;

5)    Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;

6)    Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;

7)    Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.

Идентификационные данные ПО приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С.

Таблица 1.

Технические характеристики

Примечания

* При обратном направлении потока погрешность не нормируется. ** Опционально (поставляется по заказу).

Знак утверждения типа

наносится на лицевую панель расходомеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

осуществляется по методике МП 2550-0229-2013 «Расходомеры электромагнитные Badger Meter M-series моделей М1000, М2000, М5000. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева 18.10.2013г.

Перечень эталонов, применяемых при поверке:

- установка проливная поверочная. Диапазон воспроизведений расхода воды не менее (Qmin - 0,5Qmax), относительная погрешность измерений расхода не хуже ± 0,1 %;

Сведения о методах измерений

Методика измерений приведена в документах «Расходомер электромагнитный M1000. Руководство по эксплуатации», «Расходомер электромагнитный M2000. Руководство по эксплуатации», «Расходомер электромагнитный M5000. Руководство по эксплуатации»,

Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным Badger Meter M-series

ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.

Техническая документация фирмы-изготовителя

Рекомендации к применению

осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
