| Номер в госреестре | 56525-14 |
| Наименование СИ | Комплекс автоматизированный измерительно-управляющий "КИ-3ЭБ-ТЭЦ-25 Мосэнерго" |
| Изготовитель | ЗАО "Интеравтоматика", г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплекс автоматизированный измерительно-управляющий "КИ-3ЭБ-ТЭЦ-25 Мосэнерго" (в дальнейшем "Комплекс") предназначен для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, природного газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока.
Комплекс входит в состав АСУ ТП энергоблока № 3 ТЭЦ-25 ОАО "Мосэнерго" и обеспечивает измерение параметров, их визуализацию и реализацию алгоритмов управления оборудования энергоблока:
Комплекс обеспечивает прием измерительной информации из локальных систем, работающих в составе оборудования энергоблока, системы информационно- измерительной и управляющей "ТЕКОН"( далее СИИУ "ТЕКОН") и автоматизированной системы управления электротехническим оборудованием (далее АСУ ЭТО).
Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.
Комплекс представляет собой совокупность технических и программных средств, в том числе:
- оборудования нижнего уровня, состоящего из:
• модулей аналогового ввода Simatic S7-300 в составе устройств распределенного ввода-вывода Simатiс ЕТ-200М (Госреестр №15772-11, № 22734-11), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков газового и жидкостного анализа и давления, расхода, уровня, механических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в процессоры комплекса по стандартам промышленных протоколов обмена семейства "Industrial Ethernet" и Profibus-DP;
• линий связи соединяющих измерительные модули с датчиками;
• основных и резервных дублированных процессоров измерительного комплекса серии Simatic S7-400Н (Госреестр № 15773-11), обеспечивающих выполнение алгоритмов управления и расчетов при ведении технологического процесса энергоблока на основе принятой измерительной информации от измерительных модулей комплекса;
- оборудования верхнего уровня, в качестве которого используется программно - тех
нический комплекс "SPPA-T3000" фирмы Siemens, состоящего из:
• дублированного сервера системы автоматизации, предназначенного для хранения полученной измерительной и расчетной информации и обеспечения "клиент-серверной" технологии работы комплекса;
• рабочих и инженерных станций комплекса, реализованных на базе персональных компьютеров, которые получают измерительную информацию от серверов системы и локальных систем информационно-измерительной и управляющей "ТЭКОН" и АСУ ЭТО по общестанционной сети Ethernet и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;
• специализированного инженерного программного обеспечения SPPA-T3000, предназначенного для конфигурации серверов, инженерных и рабочих станций, обеспечения диагностики работы системы управления оборудованием энергоблока и передачи измерительной информации на терминалы операторов и инженерную станцию системы.
Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах операторских терминалов, архивирование и вывод на печать следующих параметров при ведении технологического процесса ПГУ энергоблока:
- давлений газа, воздуха, пара, воды, конденсата, мазута, масла, кгс/см2;
- температуры газа, воздуха, пара, воды, конденсата, мазута, масла, металла, °С;
- уровня воды и конденсата, см;
- расхода газа, воздуха, пара, воды, конденсата, мазута, м3/ч, т/ч;
- вибраций, линейных перемещений, мм/с, мкм;
- электрического тока, и мощности генератора, А, МВт;
- концентраций О2, Na, КО, в отходящих газах и жидких средах котла энергоблока, %, ppm, мкг/л;
- электропроводимость жидких сред котельного оборудования и оборудования водо-подготовки, мкСм/см;
- водородный показатель жидких сред, pH.
Комплекс автоматизированный измерительно-управляющий "КИ-3ЭБ-ТЭЦ-25 Мосэнерго" работает под управлением лицензионного программного обеспечения "SPPA-T3000", версия "07.0.13.04".
Конфигурация программного проекта ИА.951.РП-АТХ "UNIT_3" на базе ПТК "SPPA-T3000" выполнена под задачи "Комплекса автоматизированного измерительно-управляющего "КИ-3ЭБ-ТЭЦ-25 Мосэнерго".
Программное обеспечение "SРРА-T3000" имеет уровень защиты "С", обеспечивающий применение однократно инсталлируемой версии проекта ИА.951.РП-АТХ на базе лицензионного ПО "SPPA-T3000", установленного на серверы, инженерные и рабочие станции измерительного комплекса.
Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО.
Метрологически значимые параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем._
| Наименование программного обеспечения | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор метрологически значимой части ПО | Алгоритм вычисления цифрового идентификатора |
| Программный проект на базе инженерного пакета "SPPA-T3000" | "UNIT_3" | "07.0.13.04" | Контрольная сумма байтов 41006D042F4DFAB31D181 22C33FEB07A | ПО "Md5checksum.exe, алгоритм проверки MD5 |
| Уровень защиты П | О от непреднамеренных и преднамеренных изменений "С" - | |||

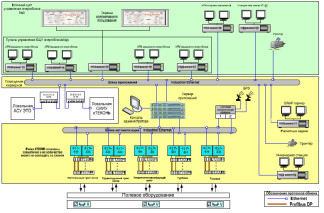

Структурная схема комплекса автоматизированного измерительно - управляющего «КИ - ЗЭБ-ТЭЦ-25 Мосэнерго»
энергоблока № 3 ТЭЦ - 25 филиал ОАО «Мосэнерго»
Блочный щит управления энергоблока №3
АРМ старшего машиниста Станция нач. смены КТЦ-2
Экраны
коллективного
пользования
WEB клиент 08
WEB клиент 09
Пульты управления БЩУ энергоблока №3
АРМ машиниста энергоблока АРМ машиниста энергоблока
АРМ машиниста энергоблока АРМ машиниста энергоблока
□
WEB клиент 06
WEB клиент 07
WEB клиент 03
WEB клиент 04
-п-.-□-
Industrial Ethernet
Помещение ( серверной
Шина приложений
GPS
Сервер
приложений
£ £
| агв | |
| г |
□□□□□□□□□□
□□□□□□□□□□
SWAP сервер
Локальная -0 СИИУ «ТЕКОН»
Локальная АСУ ЭТО
Система
синхронизации
времени
администратора
WEB клиент 01
л-□-
ина автоматизации! Industrial Ethernet
ш,
Расчетные задачи
-О—п-
Принтер
417-
4Н
417-
4Н
417-
4Н
417-
4Н
417-
4Н
417-
4Н
417-
4Н
417-
4Н
Рейки ЕТ200М показаны схематично и их количество может не совпадать со схемой
Инженерная станция
IET200MI
IET200M I
| • | • | • | • | • | |||||
| • | • | • | • | • | |||||
| • | • | • | • | • | |||||
| IET200M | | ЕТ200М| LL | IET200M | LL | IET200M | LL | IET200M | |||||
Питательный тракт котла Газо-воздушный тракт Конденсатно-питательный
тракт
Турбина
IET2QQM |
IET200M I
ЕТ200М
WEB клиент 02
Обозначение протокола обмена —□ Ethernet Profibus DP
| Наименование характеристики | Значение характеристики |
| Количество измерительных модулей УСО типа SM331 в составе комплекса, шт | 170 |
| Количество измерительных преобразователей подключаемых на вход одного модуля типа SM, шт | до 8 |
| Количество измерительных преобразователей со стандартным токовым выходом на входе ПТК, шт | до 600 |
| Диапазон измерений унифицированных аналоговых сигналов измерительных преобразователей, мА | 4.20 |
| Количество измерительных преобразователей температуры, на входе ПТК, шт | до 500 |
| Диапазоны измерений аналоговых сигналов по измерительным каналам температуры, в зависимости от типа преобразователя, °С: • термометры сопротивления • термопары | 0.400 0.1300 |
| Пределы допускаемой приведенной погрешности по каналам измерений давления, уровня, механических и электрических величин, газового и жидкостного анализа, без учета погрешности первичных измерительных преобразователей, % Пределы допускаемой приведенной погрешности по каналам измерений расхода энергоносителей в расчетных условиях, без учета погрешности первичных измерительных преобразователей, % Пределы допускаемой абсолютной погрешности по каналам измерений температуры, без учета погрешности первичных измерительных преобразователей, °С: - при измерении сигналов термометров сопротивления, в зависимости от типа: • ТСП с НСХ 50П, 100П, W100=1.391; с НСХ Pt100 Wioo=1.385; с НСХ гр. 21. • ТСМ с НСХ 50M,W100= 1.428; НСХ гр.23 - при измерении сигналов термопар, в зависимости от типа: • термопары с НСХ ХА (К) • термопары с НСХ ХК (L) | ± 0,75 ±1,0 ± 1,0 ± 1,0 ± 2,0 ± 2,0 |
| Электропитание: напряжение постоянного тока, В | 24 |
| Режим работы | непрерывный, в условиях помещения |
| Температура окружающей среды, °С | 0 0 |
| Относительная влажность, при температуре 25 °С, % | 3 О 8 о |
| Атмосферное давление, кПа | 84.107 |
| Средний срок службы, лет | 15 |
| Наименование | Обозначение, тип | Количество, шт. |
| 1. Комплекс программнотехнических средств "SPPA-T3000" | "SPPA-T3000" на базе программируемых контроллеров и модулей ввода вывода серии Si-matic S7-400H и устройств распределенного ввода - вывода ЕТ 200М, (Г.р.15773-11 и Г.р. 22734-11) | 1 компл. |
| 1. ПЭВМ - Сервер дублированный (основной и резервный) | APP. SERVER, DRSERVER MX, CONSISTING OF 2 SERVERS: RX200S6, RACK 19' 1U POWER SUPPLY 770W UNIVERSAL-RMK, 2X XEON 4 CORE 4 CORE PROZESSOR E5620 2.40GHZ, 24GB (6X4GB) DDR3-1333 ECC PC3-10600; GRAFIK CONTROLLER, SPPA-T3000 SYSTEM SOFTWARE, DOCUMENTATION GARANTIE 5J VO SVC,2BD AZ,5X9 | 2 |
| 2. ПЭВМ -инженерная станция комплекса | WORKSTATION FOR SPPA-T3000 HP Z400 TOWER THIN CLIENT WITH 2 DISPLAY-PORTS INCL. SWAP-OUT SERVER SPPA-T3000 Rel. 7 | 1 |
| 3. ПЭВМ -рабочая станция комплекса | WORKSTATION FOR SPPA-T3000 HP Z400 TOWER THIN CLIENT WITH 2 DISPLAY-PORTS INCL. SWAP-OUT SERVER SPPA-T3000 Rel. 7 SW-INSTALLED AND CONFIGURED | 8 |
| Комплект стандартного программного обеспечения: для серверов, операторских терминалов и инженерных станций комплекса | Windows Server 2003 Enterprise Edition Windows XP SP3 | 1 компл. 8 компл. |
| 4. Комплект специализированного ПО "Комплекс автоматизированный измерительно-управляющий «КИ-3ЭБ-ТЭЦ-25 Мосэнерго» | Программный проект UNIT 3 на базе ПО "SPPA-T3000" сконфигурированный под задачи 3-го энергоблока ТЭЦ-25 ОАО "Мосэнерго" | 1 компл. |
| 5. Комплект эксплуатационной документации, в том числе: Руководство по эксплуатации Методика поверки Формуляр | ИА.951.РП-АТХ-РЭ.01 ч.1 ИА.951.РП-АТХ-РЭ.02 ч.2 ИА.951.РП-АТХ-МП ИА.951.РП-АТХ-ФО | 1 компл. |
наносится типографским способом на титульные листы эксплуатационной документации.
осуществляется в соответствии с методикой ИА.951.РП-АТХ-МП "ГСИ. Комплекс автоматизированный измерительный "КИ-3ЭБ-ТЭЦ-25 Мосэнерго". Методика поверки", утвержденной ФГУП "ВНИИМС" в декабре 2013 г.
Основное поверочное оборудование:
- калибратор электрических сигналов CSC200R. Диапазон генерирования сопротивления 5.. ..400 Ом, погрешность ± (0,025 % показаний + 0,5 Ом);
- калибратор тока "мАса1^", диапазон генерирования тока 0....24 мА, пределы основной погрешности ± 0,05 % ВПИ.
изложены в документе "Руководство по эксплуатации ч.2 Техническое описание" на "Комплекс автоматизированный измерительный "КИ-3ЭБ-ТЭЦ-25 Мосэнерго" ИА.951.РП-АТХ-РЭ.02 ч.2.
Нормативные и технические документы, устанавливающие требования к комплексу автоматизированному измерительному "КИ-3ЭБ-ТЭЦ-25 Мосэнерго”
1. ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
2. Техническое задание. "Автоматизированная система управления технологическими процессами оборудования блока №3 ТЭЦ-25 ОАО "Мосэнерго"
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
