| Номер в госреестре | 56526-14 |
| Наименование СИ | Установки для измерения кинематической вязкости автоматические |
| Обозначение типа СИ | AKV мод. AutoKV, RUV-2 |
| Изготовитель | "Poulten Selfe & Lee Ltd.", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 13.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

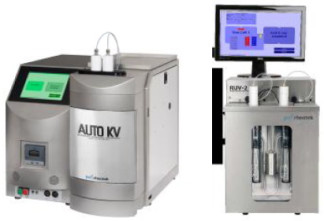

Установки для измерения кинематической вязкости автоматические AKV модификации AutoKV, RUV-2 (далее - установки) предназначены для автоматического измерения кинематической вязкости прозрачных и непрозрачных жидкостей.
Принцип действия основан на подсчёте времени истечения заданного объёма жидкости через измерительный капилляр стеклянного вискозиметра под воздействием силы тяжести и при постоянном контроле температуры. Для измерения времени истечения используется оптический детектор, работающий в ближней инфракрасной области спектра.
Конструктивно установка состоит из термостата, вискозиметров по ИСО 3105, двух измерительных головок, системы промывки и сушки, соединительных кабелей, измерительного управляющего блока.
Установки позволяют работать с капиллярными вискозиметрами типа Уббелоде. Все капиллярные вискозиметры, используемые в установке, пригодны только для автоматических измерений и их константы, код размера, тип и описание внесены в программное обеспечение.
Установки модификации AutoKV с сенсорным дисплеем и встроенным принтером имеют конфигурации (AutoKV-CS, AutoKV-RSS, AutoKV-DUAL), различающиеся наличием или отсутствием автоматической подачи пробы, внутренним охлаждением и количеством измерительных головок от двух до четырех при использовании двух термостатов.
Установка модификации RUV-2 включает в себя: термостат (один или два), 2 станции заливки пробы для автоматического режима и одну - для ручного режима, встроенную систему охлаждения; систему автоматической очистки.
Установки модификации AutoKV и RUV-2 функционируют под управлением встроенного специального программного обеспечения. Программное обеспечение находится в памяти измерительного блока и осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
| Наименование программного обеспечения | Идентификацио нное наименование программного обеспечения | Номер версии (идентификац ионный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО AutoKV/RUV | RHEOTEK™ AutoKV/RUV | 3.7.5 | не доступен | - |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Значение ха | рактеристики |
| 1 | 2 | 3 |
| Модификации | AutoKV | RUV-2 |
| Диапазон измерений кинематической вязкости, мм2/с | от 0,6 до 2000 | |
| Пределы допускаемой относительной погрешности, % | ± 0,4 | |
| Предел повторяемости результатов измерений вязкости,% | 0,1 | |
| Разрешающая способность индикатора времени истечения, с | 0,001 | |
| Объем пробы образца, мл | 12-15 | 18 |
| Калиброванные температурные режимы термостата*, °С | 20 °C с охладителем, 40 °С, 50 °С, 80 °С, 100 °С | |
| Пределы допускаемой абсолютной погрешности измерения и поддержания температуры в диапазоне (20-100)°C, °C | ± 0,02 | |
| Вместимость ванны термостата, л | 3,5 | 11 |
| Габаритные размеры (Д х Ш х В), мм, не более: | 720 х 640 х 650 | 400 х 600 х 611 |
| Масса, кг, не более | 60 | 49 |
| Интерфейс | 2 - USB | USB |
| Напряжение питания, В с частотой, Гц | 115/230 50 / 60 | 110/220 50 / 60 |
| Потребляемая мощность, В-А | 1200 | 1500 |
| Условия эксплуатации: диапазон температуры окружающей среды, °C диапазон относительной влажности при температуре 25 °C, % | от 18 до 26 от 20 до 80 | |
| Наработка на отказ, ч | 30000 | |
| Срок службы, лет | 10 | |
*по запросу может быть произведена калибровка любого значения температуры в промежутке между этими значениями.
Знак утверждения типа наносится на титульный лист эксплуатационной документации и на панель прибора в виде наклейки.
Основной комплект включает:
Установка для измерения кинематической вязкости автоматическая AKV мод. AutoKV (мод. RUV-2)
1 шт.
1 экз.
1 экз.
-2013 «Установки для измерения
Руководство по эксплуатации Методика поверки МП 2302-0071-2013
осуществляется по документу МП 2302-0071 кинематической вязкости автоматические AKV модификации AutoKV, RUV-2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в октябре 2013 года.
Средства поверки:
- Государственные стандартные образцы вязкости типа ГСО РЭВ с погрешностью 0,2 %, выпускаемые по ТУ 4381-001-02566450-2000;
- термометры стеклянные ртутные для точных измерений типа ТР по ГОСТ 13646-68 с ценой деления 0,01°С.
Методы измерения изложены в руководстве по эксплуатации «У становки для измерения кинематической вязкости автоматические AKV модификации AutoKV, RUV-2».
Нормативные и технические документы, устанавливающие требования к установкам для измерения кинематической вязкости автоматическим AKV модификации AutoKV, RUV-2
1. ГОСТ 8.025-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений вязкости жидкостей
2. ГОСТ 29226-91 Вискозиметры жидкостей. Общие технические требования и методы испытаний
3. ГОСТ 33-2000 Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости
4. Международный стандарт ИСО 3105:1994 Вискозиметры стеклянные капиллярные для определения кинематической вязкости. Технические условия и инструкция по эксплуатации»;
5. Техническая документация фирмы «Poulten Selfe & Lee Ltd.», Великобритания
выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
