| Номер в госреестре | 56530-14 |
| Наименование СИ | Ключи моментные предельные регулируемые ™Licota |
| Обозначение типа СИ | AQP, мод. AQP-N20030, AQP-N30110, AQP-N40210, AQP-N40350, AQP-N60450, AQP-N60800, AQP-N81500 |
| Изготовитель | "Parget Industrial Co., Ltd.", Тайвань |
| Год регистрации | 2014 |
| Срок свидетельства | 13.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Ключи моментные предельные регулируемые т. м. Licota серии AQP, модели AQP-N20030, AQP-N30110, AQP-N40210, AQP-N40350, AQP-N60450, AQP-N60800, AQP-N81500 предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с установленной погрешностью и сигнализации о достижении нормированного значения.
Принцип работы ключей моментных предельных регулируемых т. м. Licota серии AQP, модели AQP-N20030, AQP-N30110, AQP-N40210, AQP-N40350, AQP-N60450, AQP-N60800, AQP-N81500 (далее - ключи) основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке ключа силы, при достижении заранее установленного значения крутящего момента силы, ключ издает четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, основной шкалы с указателем, дополнительной шкалы, фиксатора, предельного механизма, гнезда с замком для установки сменных инструментальных насадок или головки с трещоткой и присоединительным квадратом с шариковым фиксатором.
Выпускаемые модели AQP-N20030, AQP-N30110, AQP-N40210, AQP-N40350, AQP-N60450, AQP-N60800, AQP-N81500 различаются диапазоном воспроизведения крутящего момента силы.
Опломбирование ключей не производится. Ограничение доступа обеспечивается конструкцией самого ключа. Ключ может быть вскрыт только при помощи специального инструмента.

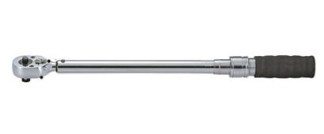

Общий вид ключей моментных предельных регулируемых т. м. Licota серии AQP, модели AQP-N20030, AQP-N30110, AQP-N40210, AQP-N40350, AQP-N60450, AQP-N60800, AQP-
N81500
| Модель | Диапазон измерений, Н-м | Пределы допускаемой относитель -ной погрешности, % | Цена деления шкалы, Н-м | Размер гнезда или присоединительного гнезда, мм, (дюйм) | Масса, г, не более | Габаритные размеры (ДхШхВ), мм, не более: |
| AQP-N20030 | от 6 до 30 | ±4 | 0,2 | 6,3 (1/4) | 390 | 230х26х26 |
| AQP-N30110 | от 20 до 110 | ±4 | 0,5 | 9,5 (3/8) | 1105 | 435х37х37 |
| AQP-N40210 | от 40 до 210 | ±4 | 1 | 12,5 (1/2) | 1465 | 492х43х43 |
| AQP-N40350 | от 70 до 350 | ±4 | 1 | 12,5 (1/2) | 2200 | 560х43х43 |
| AQP-N60450 | от 75 до 450 | ±4 | 2,5 | 18,9 (3/4) | 3600 | 817х63х54 |
| AQP-N60800 | от 100 до 800 | ±4 | 5 | 18,9 (3/4) | 6100 | 1000х71х67 |
| AQP-N81500 | от 300 до 1500 | ±4 | 10 | 25,0 (1) | 13500 | 1700х71х67 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей - от плюс 5 °С до плюс 40 °С.
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей моментных предельных регулируемых т. м. Licota серии AQP, модели AQP-N20030, AQP-N30110, AQP-N40210, AQP-N40350, AQP-N60450, AQP-N60800, AQP-N81500.
| Наименование | Кол-во |
| Ключ моментный предельный регулируемый (модель по заказу) | 1 |
| Руководство по эксплуатации | 1 |
| Футляр | 1 |
осуществляется по МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Методика измерений приведена в документе: «Ключи моментные предельные регулируемые т. м. Licota серии AQP, модели AQP-N20030, AQP-N30110, AQP-N40210, AQP-N40350, AQP-N60450, AQP-N60800, AQP-N81500. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к ключам мо-ментным предельным регулируемым т. м. Licota серии AQP, модели AQP-N20030, AQP-N30110, AQP-N40210, AQP-N40350, AQP-N60450, AQP-N60800, AQP-N81500
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия».
2. Техническая документация «PARGET INDUSTRIAL CO., LTD.», Тайвань.
- для применения вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 2394 |
| Поверителей | 88 |
| Актуальность данных | 05.12.2024 |
