Установки измерительные W2200, 56535-14

Назначение

Установки измерительные W2200 (далее - установки) предназначены для измерений амплитудных и частотных параметров кварцевых резонаторов.

Описание

Принцип действия установок основан на определении полной проводимости резонатора, подключаемого к П-образному четырехполюснику.

Характеристики эквивалентной схемы кварцевого резонатора определяются из анализа полной проводимости, используемой в установке, в которой применяется двухточечный итерационный метод. Согласно этому методу, предполагается получить две частоты, которые находятся в пределах 45° окружности графического представления полной проводимости кварцевого резонатора. Рассчитанные параметры кристалла используются для вывода точных значений этих частот.

Конструктивно установка выполнена в виде блоков и состоит из камеры тепла и холода 4220, коммутатора высокочастотного (ВЧ) сигнала 2451, контроллера управления камерой 2255, анализатора цепей векторных 250В/С, ЭВМ и принтера для печати протоколов.

Камера тепла и холода 4220 предназначена для воспроизведения температуры в интервале от минус 60 до 120 °С.

Коммутатор ВЧ сигнала 2451 предназначен для коммутирования сигналов управления и ВЧ сигналов генератора.

Контроллер управления камерой 2255 предназначен для управления камерой тепла и холода 4220.

Анализатор цепей векторных 250В/С предназначен для измерений параметров кварцевых резонаторов, помещенных в измерительный четырехполюсник.

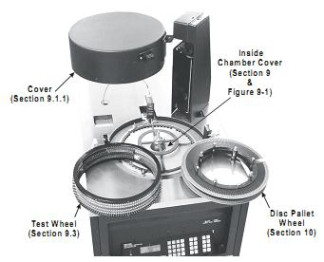

Внешний вид установок приведен на рисунке 1. Вид камеры тепла и холода 4220 сверху приведен на рисунке 2. Вид камеры тепла и холода 4220 сзади приведен на рисунке 3.

Места размещения наклеек для пломбировки от несанкционированного доступа расположены на задних винтах крепления левой крышки системного блока компьютера прибора (рисунок 1).

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) установок и измеренные данные достаточно защищены с помощью специальных средств защиты (HASP) от преднамеренных и непреднамеренных изменений.

ПО работает под управлением ОС Windows XP SP2.

ПО «W2200» предназначено для автоматического контроля параметров резонаторов в интервале температуры от минус 60 до 120 °С.

ПО «250B/C» предназначено для ручного контроля параметров резонаторов в интервале температуры от минус 60 до 120 °С и выбора параметров измерений. Идентификационные данные ПО установок приведены в таблице 1.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики установок приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель контроллера управления камерой 2255 методом шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом углу) типографским способом.

Комплектность

Комплект поставки приведен в таблице 3.

Поверка

осуществляется по документу 651-13-69 МП «Инструкция. Установки измерительные W2200. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в январе 2014 г. Основные средства поверки:

-    частотомер электронно-счетный 53132А, рег. № 26211-03, диапазон измеряемых

ВЧ сигналов от 1 до 225 МГц, пределы допускаемой относительной погрешности

12

измерений частоты ± (F^ 10 ) %, где Fa - верхняя частота диапазона;

-    стандарт частоты рубидиевый FS 725, рег. № 31222-06, пределы допускаемой относительной погрешности воспроизведения частоты ± 5'10-11 %, среднеквадратическое значение напряжения выходного синусоидального сигнала частотой 5, 10 МГц от 0,3 до

0,5 В;

-    анализатор источников сигналов E5052B, рег. № 37181-08 (частота опорного генератора 10 МГц, пределы допускаемой относительной погрешности установки частоты опорного генератора ± 1,8 -10-7 %;

-    генератор сигналов высокочастотный программируемый Г4-164, рег. № 9611-84, диапазон частот от 0,1 до 639,999 МГц, пределы допускаемой основной относительной погрешности установки частоты ± 5-10-5 %;

-    мультиметр с системой сбора данных и коммутации 34970А, рег. № 25899-03, диапазон измерений напряжения постоянного тока 100 мВ, 1 В, 10 В, 100 В, 300 В, пределы допускаемой абсолютной погрешности установки частоты в диапазоне измерений 100 мВ ± (3-10-5'D+3,5-10-5'E), 1 В ± (2-10-5'D+6-10-6'E), 10 В ± (1,5 - 10-5'D+4- 10-6'E), 100 В ± (2-10-5'D+6-10-6'E), 300 В ± (2-10-5'D+2-10-5'E), где D -показания прибора, Е - верхнее граничное значение диапазона измерений, диапазон измерений силы постоянного тока 10 мА, 100 мА, 1 А, пределы допускаемой абсолютной погрешности установки частоты в диапазоне измерений 10 мА ± (5-10-5'D+1-10-4'E), 100 мА ± (1'10-4'D+4-10-5'E), 1 А ± (5-10-4'D+6-10-5'E);

-    мультиметр цифровой Fluke 177, рег. № 27489-11, диапазон измерений постоянного/переменного напряжения 0,1 мВ - 1000 В (45 Гц - 1 кГц); диапазон измерений постоянного/переменного тока 10 мкА - 10 А (45 Гц - 1 кГц); диапазон измерений сопротивления 0,1 Ом - 50 МОм; диапазон измерений емкости 1 нФ - 10 мФ; диапазон измерений частоты 0,01 Гц - 100 кГц; пределы допускаемой относительной погрешности ± 0,09 % (2 шт.).

Сведения о методах измерений

Установки измерительные W2200. Руководство по эксплуатации. 651-13-69 РЭ.

Нормативные и технические документы, устанавливающие требования к установкам измерительным W2200

Техническая документация компании изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Заявитель

Открытое акционерное общество «Морион» (ОАО «Морион»), г. Санкт-Петербург 199155, Россия, г. Санкт-Петербург, пр-т КИМа, дом 13А Тел.: (812) 332-50-47, факс: (812) 350-72-90 http://www.morion.com.ru
