Калибраторы SMBV-AM-FM, 56540-14

Назначение

Калибраторы SMBV-AM-FM (далее - калибраторы) предназначены для воспроизведения и передачи размеров единиц коэффициента амплитудной модуляции и девиации частоты.

Описание

Принцип действия калибратора основан на воспроизведении сигналов с нормированными значениями коэффициентов амплитудной модуляции (далее - режим АМ) и девиации частоты (далее - режим ЧМ), получаемых с использованием встроенных модулятора и генератора модулирующих колебаний.

Модулятор и генератор модулирующих сигналов представляют собой цифроаналоговой преобразователь, воспроизводящий «цифровые копии» сигналов.

Калибраторы состоят из генератора сигналов высокочастотного векторного SMBV100A (далее - генератор SMBV100A) и библиотеки «цифровых копий» сигналов.

Калибратор работает под управлением внешнего программного обеспечения (далее -ПО), которое обеспечивает выбор необходимых «цифровых копий» сигналов для установленных режимов работы.

Конструктивно калибратор выполнен в виде типового прибора настольного исполнения.

С целью исключения несанкционированного доступа внутрь корпуса калибратора осуществляется его пломбирование (фирменная наклейка).

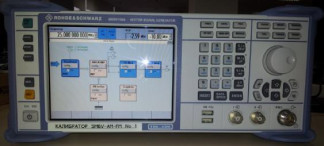

Внешний вид калибратора с указанием мест расположения фирменной наклейки и нанесения знака утверждения типа представлен на рисунке 1.

Калибраторы могут применяться в качестве рабочих эталонов 1 -го разряда по ГОСТ 8.607-2004 и ГОСТ 8. 717-2010 при поверке измерителей АМУЧМ.

1    - Место нанесения знака утверждения типа

2    - Место расположения наклейки от несанкционированного доступа

Программное обеспечение

ПО калибраторов выполняет функцию управления процедурой измерений и включает в себя исполняемую часть и библиотеку «цифровых копий» сигналов.

Исполняемая часть ПО устанавливается на внешнюю ПЭВМ.

Требования к ПЭВМ: Pentium III 866 МГц, RAM 256 Мб, свободное место на диске не менее 1 Гб, наличие интерфейса управления LAN или GPIB; операционная система Windows XP/2000/NT, установленные утилиты NI VISA, LabVIEW Runtime Engine и программа для определения контрольных сумм файлов, например HashTab.

Библиотека «цифровых копий» сигналов загружается в генератор SMBV100A. Идентификационные данные метрологически значимого ПО и библиотеки «цифровых копий» сигналов приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Номинальные значения частоты несущего колебания, МГц:

-    в режиме АМ

4, 10, 25, 50, 425;

10, 50.

± 1-10-6.

от минус 20,0 до 0,0. ±1.

-    в режиме ЧМ

Пределы допускаемой относительной погрешности установки частоты несущего колебания

Диапазон уровня выходного сигнала, дБ (1 мВт)

Пределы допускаемой относительной погрешности установки уровня выходного сигнала, дБ

Номинальные значения коэффициента амплитудной модуляции М, %    0,3; 1; 3; 5; 10; 20; 30; 50, 60; 70; 90; 95;100.

Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции М при FM, %:

-    от 0,03 до 1 кГ включительно    ± (0,004-М + 0,2);

-    6, 15 кГц    ± (0,004М + 0,2);

-    от 20 до 200 кГц, включительно    ± (0,005-М + 0,2).

5, 50, 100, 500 Гц; 1, 5, 10, 20, 50, 100, 300, 500 кГц; 1 МГц.

Номинальные значения частоты модулирующих сигналов FM:

в режиме АМ в режиме ЧМ

Пределы допускаемой абсолютной погрешности установки девиации частоты А/при FM, Гц:

-    от 0,02 до 1 кГц включительно

-    10, 15 кГц

-    от 20 до 200 кГц включительно

Пределы допускаемой относительной погрешности установки частоты модулирующих сигналов FM, %

Тип выходного присоединительного разъема

Время установления рабочего режима, мин, не более Время непрерывной работы в рабочих условиях, ч, не менее

Масса, кг, не более

Габаритные размеры

(ширина х высота х длина), мм, не более

Рабочие условия эксплуатации:

-    температура окружающей воздуха, °С

-    атмосферное давление, кПа (мм рт. ст.)

-    относительная влажность окружающего воздуха при температуре 22 °С, %, не более

30, 90 Гц; 1, 6, 15, 20, 30, 60, 100, 200 кГц; 20, 30, 90 Гц; 1, 10, 15, 20, 60, 100, 200 кГц.

± (0,003 •А/ + 2);

± (0,003 •А/ + 20); ± (0,004А/+ 600).

± 0,1.

N «розетка» МЭК 61169-16.

5.

24.

8,0.

344 х 112 х 368.

от 18 до 28;

от 84 до 106,7 (от 630 до 800); 80.

Знак утверждения типа

наносится методом офсетной печати на маркировочный ярлык, расположенный на лицевой панели корпуса калибратора, и типографским способом на титульный лист документа «Калибраторы SMBV-AM-FM. Руководство по эксплуатации. 1407.6000 РЭ».

Комплектность

Комплект поставки калибраторов приведён в таблице 2.

Таблица 2 - Комплект поставки калибратора SMBV

осуществляется в соответствии с документом 1407.6000 МП «Инструкция. Калибраторы SMBV-AM-FM. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 5 декабря 2013 года.

Основные средства поверки приведены в таблице 3. Таблица 3 - Средства поверки

Сведения о методах измерений

Калибраторы SMBV-AM-FM. Руководство по эксплуатации. 1407.6000 РЭ.

Нормативные документы, устанавливающие требования к калибраторам коэффициентов амплитудной модуляции и девиации частоты SMBV-AM-FM

1    ГОСТ Р 8.607-2004 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений девиации частоты.

2    ГОСТ Р 8.717-2010 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний.

3    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Выполнение работ и услуг по обеспечению единства измерений.
