| Номер в госреестре | 56541-14 |
| Наименование СИ | Реактиметры |
| Обозначение типа СИ | ЦВР-11 |
| Изготовитель | АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ), г.Обнинск |
| Год регистрации | 2014 |
| Срок свидетельства | 24.01.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Реактиметры ЦВР-11 Назначение средства измерений
Реактиметр ЦВР-11 предназначен для измерения текущего значения реактивности реакторов атомных электростанций, а так же исследовательских реакторов и критических сборок в процессе их пуска и эксплуатации.
Реактиметр ЦВР-11 представляет собой специализированный прибор с микропроцессором и интерфейсом, собран в унифицированном корпусе и содержит следующие функциональные блоки: электрометрический усилитель, плату микроконтроллера, блок питания, входное устройство связи со штатной импульсной аппаратурой ядерного реактора, интерфейсы RS232, CAN, Ethernet для связи с ПЭВМ, интерфейс для подключения внешних аналоговых средств измерений. На лицевой и тыльной панелях реактиметра ЦВР-11 расположены цифровой индикатор значений реактивности и сигналов от детекторов нейтронов, аналоговый индикатор реактивности, разъёмы, органы и регистры управления.
Реактиметр ЦВР-11 может использоваться в настольном и щитовом вариантах в составе комплекса аппаратуры управления ядерной реакторной установки.
Принцип работы реактиметра ЦВР-11 заключается в измерении сигналов от нейтронных детекторов в реакторе в токовом и импульсном режимах и обработке их по определенному алгоритму, реализующему обращенное решение уравнений кинетики точечной модели реактора с использованием одного из 5-ти наборов констант запаздывающих нейтронов. В зависимости от задаваемого режима работы использованный в реактиметре ЦВР-11 алгоритм обеспечивает измерение реактивности в критическом и подкритическом состоянии реактора (режимы «Т» и «И»).
В качестве единицы измерения реактивности используется рэфф (доля запаздывающих нейтронов).

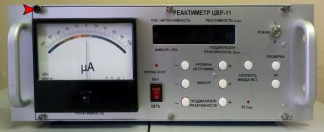

Внешний вид реактиметра ЦВР-11 и места пломбировки в целях защиты от несанкционированного доступа представлены на рисунках 1-5.Места пломбировки показаны стрелками.
100 |Ю
Таблица 1 - Метрологические и технические характеристики ЦВР-11
| Наименование характеристики | Значение | ||
| Режим «Т» - токовый Диапазон измерения тока ионизационной камеры, А | от 1,010-11 до 1,510-3 | ||
| Режим «И»- импульсный Диапазон измерения частоты следования периодических нормализованных импульсов, пропорциональных мощности реактора, имп/с | от 102 до 105 | ||
| Диапазон измерения реактивности, рэфф | от минус 25 до плюс 0,7 | ||
| Режим работы «Т»: Пределы допускаемой относительной погрешности^/) для измерения тока в диапазоне от 1,0-10-11 до 1,0 10-10 А, % | с? ►ч II 1+ 1 | 5 /КГ10 \ “М -*) | ] |
| Режим работы «Т»: Пределы допускаемой относительной погрешности (S1) для измерения тока в диапазоне от 1,0 10-10 до 1,0 10-9 А, % | т = ± | К(тЧ | |
| Режим работы «Т»: Пределы допускаемой относительной погрешности измерения тока в диапазоне от 1,010-9 до 1,5 10-3 А, % | ±5 | ||
| Режим работы «И»: Пределы допускаемой относительной погрешности измерения частоты в диапазоне 2 5 от 10 до 10 имп/с с использованием фильтра, % | ±5 | ||
| Режим работы «Т» и «И»: Пределы допускаемой относительной погрешности измерения реактивности (Sp) по цифровому и аналоговому выходам, % | Sp = + [s 4 0.1 ■ L V Рх | ||
| Время установления рабочего режима, мин, не более | 10 | ||
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | от 187 до 242 | ||
| Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность при 25 °С (без конденсации влаги), %, не более | от 10 до 40 80 | ||
| Наименование характеристики | Значение |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Потребляемая мощность при номинальном напряжении, В А, не более | 40 |
| Габаритные размеры (ширина х высота х глубина), мм, не более В настольном варианте В щитовом варианте | 500x200x400 380x135x400 |
| Масса реактиметра, кг, не более В настольном варианте (пластмассовый корпус) В щитовом варианте | 12 8 |
| Возможность подключения персональной ЭВМ через интерфейсы | RS232, CAN, Ethernet |
| Во всем диапазоне измеряемых значений реактивности обеспечивается индикация результата | Аналоговая, цифровая |
| Средняя наработка на отказ не менее, ч | 20 000 |
| Степень защиты от твердых предметов по ГОСТ 14254-96 | IP-20 |
Примечание: Ix, рх - измеренные значения тока и реактивности соответственно.
Знак утверждения типа наносится на титульном листе руководства по эксплуатации графическим способом или специальным штампом и на задней панели прибора фотохимическим способом.
Комплект поставки реактиметра представлен в таблице 2.
Таблица 2 - Комплект поставки реактиметра ЦВР-11
| Обозначение | Наименование | Кол-во | Примечание |
| АРТН.501311.308 | Реактиметр ЦВР-11 | 1 | |
| SCZ-1R | Кабель сетевой | 1 | |
| Э.091.6834.08 | Кабель интерфейсный RS232 | 1 | |
| PC-LPM-STR-RJ45- CY | Кабель интерфейсный (Ethernet) | 1 | |
| UPort 1110 | Переходник RS232-USB | 1 | |
| CP-50-74m^) | Вилка сигнального кабеля | 1 | |
| CP-75-54m^) | Вилка сигнального кабеля | 1 | |
| 2РМ18КПН7Ш1В1 | Вилка кабеля аналогового индикатора | 1 | |
| DB-9M | Вилка CAN кабеля | 1 | |
| ВП2Б-1В, 2А 250В | Вставка плавкая | ||
| АРТН.501311.308 РЭ | Руководство по эксплуатации | 1 | |
| АРТН.501311.308 ФО | Формуляр | 1 |
| АРТН.501311.308 Д3 | Методика поверки | 1 | |
| IN35060L | Корпус пластмассовый | 1 | По отдельному заказу |
| АРТН.321313.301 | Комплект тары | 1 |
осуществляется в соответствии с документом АРТН.501311.308 ДЗ «Реактиметр ЦВР-11. Методика поверки», утвержденного руководителем ГЦИ СИ ФГУП «ГНЦ РФ-ФЭИ» в ноябре
2013 г.
Основные средства поверки, используемые для поверки реактиметра ЦВР-11, представлены в таблице 3:
Таблица 3 - Основные средства поверки, используемое для поверки реактиметра ЦВР-11
| Наименование | Обозначение (ГР СИ №) | Краткая характеристика |
| Мегаомметр | AM-2002 (21410-01) | Диапазон измерения сопротивления от 0 до 200МОм (при 500 В), d = ± 3% |
| Устройство поверочное многофункциональное | МПУ (31711-06) | Задаваемая реактивность от 0,04 рэфф до минус 20 Рэфф, d = ± 2%; Диапазон воспроизводимых токов: 10-12 до 10-2 А, Диапазон воспроизведения сигналов частоты следования импульсов :1 до 105 импульсов Погрешности воспроизведения тока и сигналов частоты следования импульсов указаны в табл.4,табл.5 |
| Вольтметр универсальный | В7-78/1 (31773-06) | Диапазон измерения постоянного напряжения от 0,1 до 1000 В, d = ±0,01%; |
Таблица 4 Характеристики воспроизведения МПУ электрических сигналов тока
| № поддиа пазона | Сигнал, размерность | Поддиапа зон тока | Относительная погрешность, % |
| 1 | Ток, А | 10-11 | ±[10 + 0,15- (10-11/ 1х - 1)1 |
| 2 | 10-10 | ±[3 + 0,12(10-10/ 1х - 1)1 | |
| 3 | 10-9 | ±[2 + 0,08 (10-9/ Ix - 1)1 | |
| 4 | 10-8 | ±[2 + 0,08(10-8/ 1х - 1)1 | |
| 5 | 10-7 | ±[2 + 0,03- (10-7/ 1х - 1)1 | |
| 6 | 10-6 | ±[0,5 + 0,05- (10-6/ 1х - 1)1 | |
| 7 | 10-5 | ±[0,5 + 0,05- (10-5/ 1х - 1)1 | |
| 8 | 10'4 | ±[0,5 + 0,05- (10‘4/ 1х - 1)1 | |
| 9 | 10-3 | ±[0,5 + 0,05- (10-3/ 1х - 1)1 | |
| 10 | 10-2 | ±[0,5 + 0,05- (10-2/ 1х - 1)1 | |
| Примечание - !х значение воспроизводимого тока. | |||
| № поддиа пазона | Сигнал, размерность | Поддиапа зон, значение величины | Относительная погрешность, % |
| 1 | Частота следования импульсов, Гц | 102 | ±[0,1 + 0,01- (102^х - 1)] |
| 2 | 103 | ±[0,1 + 0,01- (ШХ - 1)] | |
| 3 | 104 | ±[0,1 + 0,01- (104^х - 1)] | |
| 4 | 105 | ±[0,1 + 0,01- (105^х - 1)] | |
| Г | римечание - Fx значение воспроизводимой частоты. | ||
Методика измерений не требуется, поскольку реактиметр ЦВР-11 предназначен для прямых измерений реактивности.
Осуществление деятельности в области использования атомной энергии.
Нормативные и технические документы, устанавливающие требования к реактиметрам ЦВР-11
ГОСТ 29075 -91 Система ядерного приборостроения для атомных станций. Общие требования.
ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические требования.
ОСТ 95 332-93. Изделия ядерного приборостроения и радиационной техники. Правила приемки.
НП-082-07. Правила ядерной безопасности реакторных установок атомных станций. АРТН.501311.308 ТУ Реактиметр ЦВР-11. Технические условия.
