| Номер в госреестре | 56542-14 |
| Наименование СИ | Радиометры |
| Обозначение типа СИ | Scan-RAM |
| Изготовитель | "LabLogic Systems Ltd.", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 20.12.2024 |
| МПИ (интервал между поверками) | 1 год |
Радиометр Scan-RAM (далее радиометр) предназначен для измерения скорости счета гамма- и бета- излучающих радионуклидов при исследовании радиоактивных образцов.
Радиометр предназначен для контроля качества радиофармпрепаратов и проверки радиохимической чистоты соединений, разделяемых с помощью тонкослойной хроматографии. Исходным материалом для проведения измерений служат тонкослойные радиохроматограммы, в которых один или несколько компонентов мечены бета- или гамма- радиоактивной меткой. В процессе измерений детектор, закрепленный вверху базового блока, равномерно движется вдоль полоски с нанесенным препаратом, производя регистрацию плотности потока ионизирующего излучения, испускаемого изотопами, содержащимися в исследуемом препарате. В результате измерений получается кривая, содержащая пики активности. Путем анализа зарегистрированной кривой вычисляются требуемые радиохимические параметры препарата или смеси.

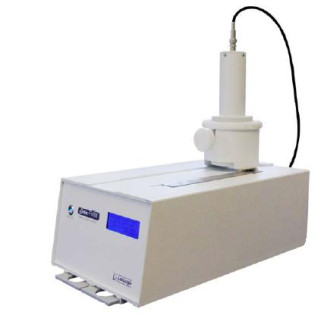

Прибор оснащен программируемым приводным двигателем. Скорость сканирования возможно изменять с помощью программного обеспечения (ПО) Laura. Имеется несколько видов сцинтилляционных детекторов, выбираемых в зависимости от вида излучения. Внешний вид радиометра представлен на рисунке 1.
Программное обеспечение (ПО) позволяет проводить анализ зарегистрированных кривых, учитывая распад короткоживущих изотопов, входящих в состав исследуемой пробы, и вычислять радиохимическую чистоту соединений, содержащихся в ней. Идентификационные данные ПО приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений имеет уровень «А» по
МИ 3286-2010.
Таблица 1 - Сведения о ПО
| Наиме нование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Laura | Laura.exe | 4.1.1 | AD7AFB75D1371CF47FFC7C8E608913A8 | MD5 |
В таблице 2 указаны технические характеристики базового блока радиометра. Таблица 2
| Наименование параметра, единица изме | Значение |
| рения | |
| Время установления рабочего режима, не более, мин | 5 |
| Время непрерывной работы, не менее, ч | 8 |
| Питание осуществляется от сети посто- | |
| янного тока 0,5 А: | 5 |
| - напряжение, В | DC (USB) |
| Потребляемая мощность, ВА, не более | 2,5 |
| Площадь сканирования, мм | 200x50 |
| Скорость сканирования, мм/с | 0,1 - 10 |
| Габаритные размеры, м, не более (длинахширинахвысота) | 0,38x0,23x0,15 |
| Масса, кг, не более | 9,4 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от плюс 15 до плюс 25 |
| - относительная влажность, %, не более | 90 |
| Атмосферное давление, кПа | от 90 до 110 |
| Средняя наработка на отказ, ч, не менее | 2000 |
| Средний срок службы после ввода в эксплуатацию, лет, не менее | 5 |
Таблица 3
| Характеристики детектора | Тип детектора | ||
| PN-FXX-02 | PN-FXX-03 | PN-FXX-06 | |
| Диапазон измерения скорости счета в геометрии 2п, имп/мин | от 0 до 3,33 105 | от 0 до 3,33 105 | от 0 до 3,33 105 |
| Пределы допускаемой относительной погрешности измерения скорости счета в геометрии 2п % | ±30 | ±30 | ±30 |
| Напряжение питания, В | 600 - 1000 | 600 - 1000 | 600 - 1000 |
| Материал сцинтиллятора | NaI | NaI | Пластиковый сцинтиллятор |
| Размеры сцинтиллятора: Диаметр, см Толщина, см | 2,5 0,1 | 2.5 2.5 | 4,3 0,025 |
| Диаметр фотоэлектронного умножителя (ФЭУ), см | 3,8 | 3,8 | 3,8 |
| Геометрия детектора | 2п | 2п | 2п |
| Регистрируемые частицы Диапазон регистрируемых энергий излучения, МэВ | Гамма-кванты 0,01 - 0,06 | Гамма-кванты 0,05 - 1,5 | Бета-частицы 0,03 - 2,0 |
| Характерный фон, имп/мин | 200 - 300 | 1500 - 2000 | 50 |
| Диаметр, м | 0,05 | 0,05 | 0,05 |
| Высота, м | 0,18 | 0,18 | 0,18 |
| Масса, кг | 0,45 | 0,45 | 0,45 |
Знак утверждения типа наносят на лицевую панель радиометра в виде наклейки, на титульный лист паспорта Scan-RAM ПС и руководства по эксплуатации Scan-RAM РЭ типографским способом.
В таблице 3 указаны основные технические и метрологические характеристики используемых детекторов.
Комплектность радиометра представлена в таблице 4
| Назначение | Обозначение | Кол-во, шт. |
| 1. Базовый блок (сканер) | Scan-RAM | 1 |
| 2. Сцинтилляционный низко- энергетический гамма- | PN-FXX-02 | 1 |
| детектор с ФЭУ | ||
| 3. Сцинтилляционный средне- и высоко энергетического | PN-FXX-03 | 1 |
| гамма- детектор с ФЭУ | ||
| 4. Пластиковый сцинтилляционный высокоэнергетический | PN-FXX-06 | 1 |
| бета- детектор с ФЭУ | ||
| 5. Персональный компьютер* | - | 1 |
| 6. Соединитель типа BNC | - | 1 |
| 8. Комплект кабелей | - | 1 |
| 9. Радиометр Scan-RAM. Руководство по эксплуатации | Scan-RAM РЭ | 1 |
| 10. Радиометр Scan-RAM. Паспорт | Scan-RAM ПС | 1 |
| 11. Методика поверки | Scan-RAM МП | 1 |
| 12. Программное обеспечение (ПО) | Laura | 1 |
Поверка осуществляется в соответствии с документом Scan-RAM МП «Радиометр Scan-RAM. Методика поверки», утвержденного ГЦИ СИ ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина» 11.10.2013 г. Основные средства поверки указанны в таблице 5.
Таблица 5
| Наименование средств поверки | Основные метрологические и технические характеристики |
| Образцовые источники гамма-излучения из комплекта ОСГИ (или типа ОСГИ) | Активность от 103 до 105 Бк Погрешность аттестации не более ± 6 % |
| Образцовые источники бета-излучения типа 1С0 | Активность от 104 до 105 Бк Погрешность аттестации не более ± 6 % |
| Барометр | Цена деления 1 кПа. Диапазон измерений атмосферного давления от 60 до 120 кПа. Основная погрешность не более ±0,2 кПа |
| Гигрометр психрометрический ВИТ-2 | Диапазоны измерения температуры от 15 до 40 0С, относительной влажности от 40 до 90 %, пределы допускаемой абсолютной погрешности термометров ±0,2 0С, гигрометра ±6 % |
Методика измерений представлена в руководстве по эксплуатации на радиометр «Радиометр Scan-RAM. Руководство по эксплуатации. Scan-RAM РЭ».
Лист № 5 Всего листов 5
Нормативные и технические документы, устанавливающие требования к радиометру Scan-RAM
1 ГОСТ 8.040-84. ГСИ. Радиометры загрязненности поверхностей бета-активными веществами. Методика поверки.
2 ГОСТ 8.033-96. ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
3 Радиометр Scan-RAM. Методика поверки. Scan-RAM МП.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Применение радиометра - тонкослойная радиохроматография, позитронно-эмиссионная томография, радиохимические научные лаборатории.
| Зарегистрировано поверок | 21 |
| Поверителей | 6 |
| Актуальность данных | 22.11.2024 |
