Устройство измерения отклонений от прямолинейности рельсов ЭЛЕКОН-42, 56544-14

Назначение

Устройство измерения отклонений от прямолинейности рельсов «ЭЛЕКОН-42 (далее

— Устройство) предназначенное для измерения отклонений от прямолинейности железнодорожных рельсов, изготовленных по ГОСТ Р 51685-2013, по EN 13674-2011, а также по техническим условиям, разработанным на основе указанных стандартов.

Описание

Принцип работы Устройства основан на определении при помощи радиочастотных датчиков расстояния до токопроводящей контролируемой поверхности. Принцип работы датчиков основан на изменении добротности колебательного контура, а также его индуктивной составляющей и связанного с этим изменением генерируемой им частоты.

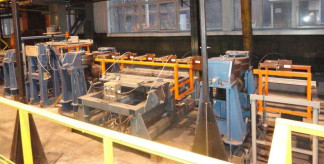

Контролируемый рельс транспортируется при помощи механизмов перемещения через зону контроля, где с определённым зазором установлены радиочастотные датчики для бесконтактного измерения расстояния до контролируемой поверхности. Одна группа датчиков служит для измерений прямолинейности поверхности катания рельса (в вертикальной плоскости), а другая - для измерений прямолинейности боковой поверхности (в горизонтальной плоскости). Каждый из датчиков имеет собственную, зависимость вырабатываемой им частоты от рабочего зазора, или так называемую "частотно-зазорную" характеристику. Операционный блок, измерив текущую частоту сигнала, поступившего от любого датчика и зная его "частотно-зазорную" характеристику, может определить текущий рабочий зазор.

Полученная таким образом информация с датчиков используется для анализа прямолинейности рельса и аналитически рассчитывается операционным блоком.

Затем, числовой массив местных прогибов по каждой плоскости сравнивается с соответствующими браковочными уровнями, после чего принимается решение об отнесении проконтролированного рельса к тому или иному сорту по критериям прямолинейности и операционный блок при помощи краскоотметчиков автоматически (специальным образом) помечает проконтролированный рельс.

Программное обеспечение

Уровень защиты программного обеспечения по МИ 3286 - С.

Идентификационные данные программного обеспечения приведены в таблице 1. аблица 1 - Идентификационные данные программного обеспечения_

Технические характеристики

Базовая длина, м    3,5

Максимальное количество датчиков, шт    до 24

Число контролируемых плоскостей    2

Количество датчиков в одной плоскости    7 Средняя разрешающая способность измерений, не более, мкм

в вертикальной плоскости (поверхность катания)..................................10

в горизонтальной плоскости (боковая поверхность)............................10

Пределы допускаемой абсолютной погрешности измерений прямолинейности движущегося рельса, мкм

в вертикальной плоскости    ± 50

в горизонтальной плоскости    ± 50

Размах колебаний рельса во время движения в зоне измерительных датчиков, не более

в вертикальной плоскости, мм    20

в горизонтальной плоскости, мм    30

Продолжительность цикла сканирования, не более, мс    32

Число каналов автоматической краскоотметки    до 2

Количество градаций браковочных уровней    до 9 Температура окружающего воздуха:

в зоне операционного блока, °С    (20±10)

в зоне датчиков, °С    (10±40)

Относительная влажность, %    (20^80)

Атмосферное давление, кПа    (84^106,7)

Напряжение питающей сети, В    (220 +3 )

Частота питающей сети, Гц    (50 ± 1)

Потребляемая мощность, В А, не более    600

Средний срок службы    10 лет

Габаритные размеры рамы для крепления датчиков    при базовой

длине 3.5 м, не более, мм    1500x4300x800

Масса полного комплекта, кг, не более    70

Знак утверждения типа

Знак утверждения типа нанесен на металлическую табличку на боковой панели Устройства методом штемпелевания и на титульный лист руководства по эксплуатации -типографским способом.

Комплектность

осуществляется по документу МП-899-РБЦ-003-2013 «Устройство измерения отклонений от прямолинейности рельсов «ЭЛЕКОН-42». Методика поверки», утвержденному ФГУП «СНИИМ» в декабре 2013 г.

Эталоны: Линейки поверочные ШД-1000 2КТ, ШД-1600 2КТ, ШД-3000 КТ2 по ГОСТ 8026, индикатор часового типа по ГОСТ 577 с ЦД 0,01 мм.

Сведения о методах измерений

РЭ 899-РБЦ-003-2013 «Устройство измерения отклонений от прямолинейности рельсов «ЭЛЕКОН-42». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройству измерения отклонений от прямолинейности рельсов «ЭЛЕКОН-42»

1    ГОСТ Р 51685 - 2013 Рельсы железнодорожные. Общие технические условия

2    ГОСТ 8.420-2002 ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации, обязательным требованиям.
