Шаблоны универсальные 00316, 56548-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Шаблоны универсальные модель 00316 Назначение средства измерений

Шаблон универсальный модель 00316 (далее - шаблон) предназначен для измерения элементов верхнего строения железнодорожных путей и стрелочных переводов:

-    стыковых рельсовых зазоров; взаимного положения остряка и рамного рельса;

-    расположения болтовых отверстий в рельсах; горизонтальных и вертикальных ступенек рельсовых стыков;

-    глубины и протяженности поверхностных дефектов рельсов кодов: 10.1, 10.2, 11.1,

11.2, 14, 17.1, 17.2, 18, 59 согласно НТД/ЦП-2/93;

-    дефектов элементов стрелочных переводов кодов: ДО.11.2, ДО.41.2, ДО.61.2, ДСН.61.2, ДР.11.2, ДР21.2, ДУН.21.2, ДС.10.1, ДУ.12.2, ДС.13.2, ДУ.13.2, ДС.18.1, ДС.18.2, ДУ.18.2, ДС.28.2, ДУ.28.2, ДС.42.2, ДУ.42.2.2 согласно дополнениям к НТД/ЦП-2/93;

-    глубины дефектов элементов стрелочных переводов кодов ДО.14.2, ДСН.14.2, ДС.14.1, ДС.14.2, ДУ.14.2, ДО.14.2, ДСН.14.2 согласно дополнениям к НТД/ЦП-2/93;

-    протяженности дефектов элементов стрелочных переводов кодов ДС.30Г.2, ДУ.30Г.2 согласно дополнениям к НТД/ЦП-2/93.

Физическая величина - длина (мм).

Описание

Принцип действия - механический. Измерения производятся путём наложения шаблона на элементы верхнего строения железнодорожного пути или стрелочных переводов и по соответствующей шкале (А, Б, В) определяется значение дефекта рельсов или стрелочных переводов

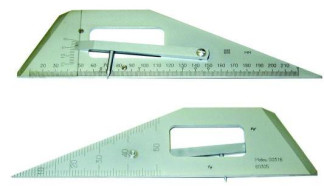

Шаблон состоит из основания, на которое нанесены шкалы для контроля:

-    шкала «А» - стыковых рельсовых зазоров;

-    шкала «Б» - глубины поверхностных дефектов элементов рельсов и стрелочных переводов, горизонтальных и вертикальных ступенек рельсовых стыков;

-    шкала «В» - протяженности поверхностных дефектов элементов рельсов и стрелочных переводов, и расположения болтовых отверстий.

На основании шаблона также установлен измерительный рычаг с стержнем измерительным. Рычаг с указателем-штрихом поворачиваться на оси относительно основания и шкалы «Б».

Число модификаций - 1.

Технические характеристики

1)    Диапазоны измерений шаблона при контроле:

-    стыковых рельсовых зазоров - от 1 до 50 мм;

-    глубины поверхностных дефектов элементов рельсов и стрелочных переводов, горизонтальных и вертикальных ступенек рельсовых стыков - от 0 до 15 мм;

-    протяженности поверхностных дефектов элементов рельсов и стрелочных переводов, и расположения болтовых отверстий - от 0 до 220 мм.

2)    Цена деления шкал - 1 мм.

3)    Пределы допускаемой абсолютной погрешности шаблона при контроле:

-    стыковых рельсовых зазоров - ±0,5 мм;

Лист № 2 Всего листов 3

-    глубины и протяженности поверхностных дефектов элементов рельсов, стрелочных переводов; расположения болтовых отверстий рельсов; горизонтальных и вертикальных ступенек рельсовых стыков - ±0,25 мм.

4)    Измерительная поверхность стержня измерительного - в виде площадки диаметром

0,3±0,1 мм или сферы радиусом не более 10 мм.

5)    Контролируемые координаты болтовых отверстий стыковых соединений рельсов, мм:

-    66, 140, 150 для рельсов типа Р50 (отличительный условный знак на шкале «B»«V»);

-    96, 130, 220 для рельсов типов Р65, Р65К, Р75(отличительный условный знак на шкале «В»«0»).

6)    Отклонение от прямолинейности рабочих поверхностей не должно превышать:

0,03 мм - для контроля взаимного расположения остряка и рамного рельса;

0,05 мм - для контроля протяженности поверхностных дефектов элементов рельсов, стрелочных переводов.

7)    Параметр шероховатости измерительной поверхности измерительного стержня и рабочих поверхностей для контроля взаимного расположения остряка и рамного рельса должен быть Яа<0,8 мкм, остальных рабочих поверхностей - Яа<1,6 по ГОСТ 2789-73.

8)    Габаритные размеры шаблона (длина х ширинах х толщина) - 240х60х14 мм.

9)    Масса шаблона - не более 0,3 кг.

10)    Средний срок службы - не менее 5 лет.

11)    Средний срок сохраняемости - 2 года.

12)    Условия эксплуатации шаблона:

-    нормальные: температура окружающего воздуха (20±10)° С, относительная влажность воздуха от 30 % до 80 %, атмосферное давление от 84 до 106 кПа;

-    рабочие: температура окружающего воздуха от минус 45 °С до плюс 45 °С, относительная влажность воздуха не более 80 %, атмосферное давление от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа шаблона универсального модель 00316 наносят на корпус шаблона методом лазерной гравировки и на титульный лист руководства по эксплуатации - типографским способом.

Поверка

осуществляется по разделу 5 документа 00316.000 РЭ «Шаблон универсальный модель 00316. Руководство по эксплуатации», утверждённому ГЦИ СИ ФБУ «Кировский ЦСМ» в ноябре 2013 года.

Перечень эталонов, применяемых при поверке:

1)    Концевые меры 3-Н3 ГОСТ 9038-90;

2)    Микроскоп инструментальный ИМЦ Л 150х50, Б ГОСТ 8074-82;

3)    Штангенциркуль ШТТ-Т-150-0,1 ГОСТ 166-89;

Сведения о методах измерений

00316.000 РЭ «Шаблон универсальный модель 00316. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к шаблонам универсальным модель 00316

1) ТУ 3936-003-60632410-2012 «Шаблон универсальный модель 00316. Технические условия».

Рекомендации к применению

Шаблоны универсальные модель 00316 применяются вне сферы государственного регулирования обеспечения единства измерений
