Источники излучения в виде моделей черного тела М300, 56559-14

56559-14
Источники излучения в виде моделей черного тела серии М300 (далее - МЧТ) предназначены для поверки и калибровки средств бесконтактного измерения температуры (тепловизоров, радиометров, пирометров и других приборов инфракрасного излучения) в диапазоне температур от 0 °С до 3000 °С.
Карточка СИ
Номер в госреестре 56559-14
Наименование СИ Источники излучения в виде моделей черного тела
Обозначение типа СИ М300
Изготовитель "LumaSense Technologies, Inc.", США
Год регистрации 2014
Срок свидетельства 28.01.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Источники излучения в виде моделей черного тела серии М300 (далее - МЧТ) предназначены для поверки и калибровки средств бесконтактного измерения температуры (тепловизоров, радиометров, пирометров и других приборов инфракрасного излучения) в диапазоне температур от 0 °С до 3000 °С.

Описание

Принцип действия МЧТ заключается в практической реализации законов излучения Стефана-Больцмана и Планка, связывающих температуру черного тела с мощностью его излучения.

Основными элементами МЧТ являются излучатель с известной излучательной способностью излучающей поверхности, окруженная системой радиационных экранов, диафрагма, один или несколько датчиков измерения температуры излучателя, и система регулировки и стабилизации температуры излучателя.

Источники излучения в виде моделей черного тела серии М300 имеют следующие модификации, отличающиеся типом излучателя:

-    М390, М335 и М330, где в качестве излучателя используется графитовая трубка со спиралевидным нагревателем;

-    М315НТ, М315Х, М310НТ и М340, где в качестве излучателя используется круглая или квадратная пластина с распределенным нагревателем;

-    М345Х, М315Х-НТ, где излучатель выполнен в виде пластины с термоэлементом Пельтье;

-    М345Х-ЬС, где излучатель выполнен в виде пластины со встроенным змеевиком для прокачки хладоагента от жидкостного термостата;

-    М305, М300 и М360, где в качестве излучателя используется сферическая полость с электронагревателем, вмонтированным в корпус сферы.

В моделях источников излучения М300, М390, М335, М305, М340 и М310НТ излучатель и электронный терморегулятор конструктивно выполнены в одном корпусе. Регулировка и стабилизация температуры в моделях источников излучения М360, М345Х, М315НТ, М315Х обеспечивается электронным терморегулятором (контроллером), конструктивно выполненным в виде отдельного электронного блока. В моделе черного тела М345Х-ЬС регулировка и стабилизация температуры МЧТ обеспечивается с помощью жидкостного термостата.

Модели источников излучения М315Х, М315Х-НТ, М345Х и M345X-LC имеют по 4 конфигурации отличающиеся размером выходной апертуры и излучателя.

Модель источников излучения М390 имеет 4 конфигурации отличающиеся диапазоном воспроизведения температур.

Внешний вид и схемы маркировки и пломбирования МЧТ представлены на рисунках 19.

мест няне

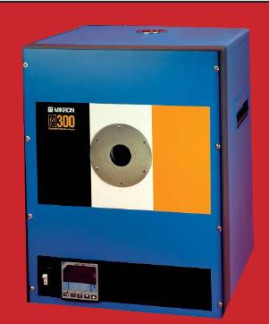

'Места пломбирования Рисунок 1 - Общий вид моделей черного тела серии

М300 (модель М300) с указанием мест нанесения маркировки и пломбирования

N Места нанесения маркировки

Места нанесения маркировки

Рисунок 5 - Общий вид моделей черного тела серии М300 (модели М315Х, M315X-HT) с указанием мест нанесения маркировки и пломбирования

Место нанесения маркировки

Рисунок 6 - Общий вид моделей черного тела серии М300 (модель М330) с указанием мест нанесения маркировки и пломбирования

Места нанесения маркировки

Рисунок 9 - Общий вид моделей черного тела серии М300 (модель М390) с указанием места нанесения маркировки

Программное обеспечение

Лист № 5 Всего листов 9

Управление МЧТ осуществляется с помощью программного обеспечения iTools встроенного микропроцессора (в случае моделей М300, М305, М335, М340, М310НТ, М330 и М390) или отдельного контроллера (в случае моделей М315, М315Х, М315Х-НТ, М345Х, М345Х-ЬС и М360). ПО позволяет установить заданную температуру черного тела и обеспечить ее стабилизацию за счет управления PID регулятором.

Программное обеспечение (ПО) имеет следующие идентификационные данные:

Таблица 1

Идентификационное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

iTools

8.02.0 и выше

-

-

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.

Установка обновленных версий ПО допускается только представителями предприятия

- изготовителя с помощью специального оборудования.

Уровень защиты программного обеспечения МЧТ от непреднамеренных и преднамеренных изменений соответствует уровню «А».

Технические характеристики

Метрологические и технические характеристики источников излучения в виде моделей черного тела серии М300 приведены в таблице 2.

Модель

Диапазон воспроизводимых температур, °С

Доверительные границы относительной погрешности воспроизведения температуры, %.1 °С

Доверительные границы абсолютной погрешности воспроизведения температуры, °C

Диаметр

апертуры,

мм

Потребляемая мощность, кВт

Электропитание осуществляется от сети переменного тока

Габариты,

В x Ш x Г мм, не более*

Масса, кг, не более**

M300

200 - 1150

±0,25

-

51

2

с напряжением 220В ±10% частотой 50Гц

640 x 500 x 550

80

M305

100 - 1000

±0,2

-

25

1

270 x 430 x 370

25

M310HT

(t окр.ср .+5) -

450

±0,25

-

76

0,6

178 x 279 x 178

5,6

M315HT

-

5)

+ . о

о

О

(t

±0,25

-

76

0,6

Излучатель:

178x279x178

Контроллер:

178x279x178

Излучатель:

4,9

Контролер:

3,2

M315X Конфиг. 1 Конфиг. 2 Конфиг.3 Конфиг. 4

(t окр.ср .+5) -

400

-

±1,3

101x101

152x152

203x203

305x305

,5

4,

1

,5

0,

Излучатель: 510 x 660 x 585 Контроллер: 167x280x280

Излучатель:

70

Контроллер:

3,2

M315X-HT Конфиг. 1 Конфиг. 2 Конфиг. 3 Конфиг. 4

(t окр.ср .+5) -600

-

±1,3

101x101

152x152

203x203

305x305

,5

4,

1

,5

0,

Излучатель: 510 x 660 x 585 Контроллер: 167x280x280

Излучатель:

70

Контролер:

3,2

M330

300 - 1700

±0,25

-

25

3

640 x 500 x 550

80

M335

300 - 1500

±0,4

-

16.5

3

290 x 495 x 550

28

M340

Заявленный: -20 - 150

-

±1

51

0,3

167 x 280 x 280

7,1

Подтвержда

емый:

0 - 150

M345X Конфиг. 1 Конфиг. 2 Конфиг. 3 Конфиг. 4

0 - 170 0 - 170 0 - 170 0 - 150

-

±1

101x101

152x152

203x203

305x305

0,115 - 1,2

Излучатель: 400x400x356 Контроллер: 178 x 483 x 593

Излучатель:

24

Контролер:

3,2

M345X-LC Конфиг. 1 Конфиг. 2 Конфиг. 3 Конфиг. 4

Заявленный: -40 - 100 Подтверждаемый:

0 - 100

-

±1

101x101

152x152

203x203

305x305

0,115 - 1,2

Излучатель: 267 x 254 x 203 Контроллер: 178x 483 x 593 Термостат: 600x320x530

Излучатель:

24

Контролер:

3,2

Термостат: 65

M360

50 - 1100

±0,2

-

25

1,6

Излучатель:

305x273x368

Контроллер:

167x280x280

Излучатель:

17,8

Контролер:

5,0

M390 Конфиг. 1 Конфиг. 2 Конфиг. 3 Конфиг. 4

600 - 2300 600 - 2600 600 - 3000 300 - 2000

±0,25

-

25

15

1710 x 560 x 820

182

* - габаритные размеры могут варьироваться в зависимости от конфигурации МЧТ

** - масса может варьироваться в зависимости от конфигурации МЧТ

Условия эксплуатации:

-    температура окружающей среды: 15 - 30 °С

-    относительная влажность: не более 75%

-    атмосферное давление: 96 - 104 кПа

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.

Комплектность

Комплектность МЧТ представлена в таблице 3. Таблица 3

Наименование

Количество, шт

Источник излучения в виде модели черного тела серии М300

1

Комплект аксессуаров

1

Руководство по эксплуатации

1

Методика поверки

1

Поверка

осуществляется по документу МП 88.Д4-13 «Источники излучения в виде моделей черного тела серии М300. Методика поверки », утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 апреля 2013 г.

Основные средства поверки:

1 Пирометры инфракрасные серии М190, мод. М190Q-TS, М190V-TS Основные метрологические характеристики:_

М190Q-TS

М190V-TS

Диапазон измеряемых температур, °С

200 - 1200

1000 - 3000

Погрешность измерений, °С

±0,8.2 (в зависимости от изм.темп.)

±1,6.10 (в зависимости от изм.темп.)

Поле зрения

60:1

300:1

2 Пирометр TRT II

Основные метрологические характеристики: температурный диапазон: 0 - 1000 °С;

погрешность измерения: ±0,5°С+0,7% от разницы температур объекта измерения и корпуса прибора

Сведения о методах измерений

1    «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М360, М345Х, М345Х^С, М315Х, М315Х-НТ, М305», раздел 4.

2    «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М335, М315НТ», раздел 5.

3    «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М300, М330», раздел 6.

4    «Источники излучения в виде моделей черного тела серии М300. Руководство по эксплуатации и обслуживанию. Модели М310НТ, М340, М390», раздел 7.

Нормативные и технические документы, устанавливающие требования к источникам излучения в виде моделей черного т ела серии М300

1    ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».

2    Техническая документация фирмы «LumaSense Technologies, Inc.», США.

Лист № 9 Всего листов 9

Рекомендации к применению

Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
