| Номер в госреестре | 56560-14 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 |
| Изготовитель | Общество с ограниченной ответственностью "Теплоприбор-Сенсор" (ООО "Теплоприбор-Сенсор"), г. Челябинск |
| Год регистрации | 2014 |
| Срок свидетельства | 20.12.2028 |
| МПИ (интервал между поверками) | 2 года - для ТСП с диапазоном измерений -196 … +660 °С и для ТСП кл. АА; 3 года - для ТСП с диапазоном измерений -50 …+ 500 °С; 4 года - для ТСМ и ТСП с диапазоном измерений -50 … +260 °С |
| Описание типа | скачать |
Термопреобразователи сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 (далее - термопреобразователи или ТС) предназначены для измерений температуры твёрдых, жидких и газообразных химически неагрессивных, а также агрессивных сред, не разрушающих материал защитной арматуры.
Принцип действия ТС основан на свойстве чувствительного элемента (ЧЭ) изменять своё электрическое сопротивление в зависимости от изменения температуры.
Термопреобразователи ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 состоят из одного или двух проволочных или тонкопленочных ЧЭ, защитной арматуры, головки для внешних подключений или имеют кабель, в т.ч. с разъемом, для подключения к вторичным измерительным приборам.
В зависимости от особенностей конструкции (элементы крепления в эксплуатации, конструкция корпуса головки, материал головки), диаметра защитной арматуры, количества чувствительных элементов ТС имеют ряд модификаций. Каждая модификация имеет несколько исполнений в зависимости от материала защитной арматуры, класса допуска, типа номинальной статической характеристики преобразования (НСХ), схемы соединений и длины монтажной части.
Все ТС (кроме ТСП-1293, ТСМ-1293) относятся к неремонтируемым изделиям. В термопреобразователях ТСП-1293, ТСМ-1293 чувствительный элемент представляет собой конструктивно законченный узел - термометрическую вставку.
ТС могут иметь исполнения: общепромышленное или взрывозащищенное (с видом защиты «искробезопасная электрическая цепь»). В соответствии с ГОСТ Р 51330.0 ТС взрывозащищенного исполнения (с индексом «Ex») имеют маркировку «0 Exia IIC T6X».
Схема соединения внутренних проводников ТС с ЧЭ: 2-х, 3-х, 4-х проводная.
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные защитные гильзы из нержавеющей стали. Для установки ТС на объекте предусмотрены различные монтажные соединения.

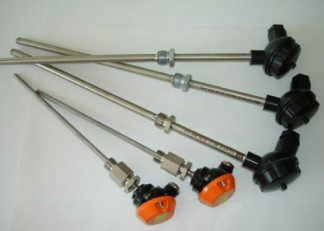

Фотографии общего вида ТС приведены на рисунках 1, 2, 3.
Диапазон измеряемых температур, °С:
от минус 30 от минус 50 от минус 50 от минус 50 от минус 50 от минус 50 от минус 50 от минус 50 от минус 50 от минус 196 от минус 50 от минус 196
до плюс 120 до плюс 120 до плюс 150 до плюс 200 до плюс 250 до плюс 260 до плюс 300 до плюс 400 до плюс 500 до плюс 500 до плюс 660 до плюс 660
- для ТСП:
от минус 30 до плюс 120 от минус 50 до плюс 120 от минус 50 до плюс 150 от минус 50 до плюс 180
для ТСМ:
Условное обозначение НСХ по ГОСТ 6651-2009:
- для ТСП:
- для ТСМ:
50П; 100П; 500П; 1000П; Pt100; Pt500; Pt1000;
50М, 100М
Класс допуска по ГОСТ 6651-2009:
АА, А, !/2 В, В, С А, В, С
0,00385; 0,00391;
0,00428
- для ТСП: для ТСМ:
Температурный коэффициент (а), °С-1:
- для ТСП:
- для ТСМ:
| Допуск ТС (в температурном эквиваленте), °С: - для ТСП АА: А, !/2 В: -для ТСП, ТСМ А В: С: | ±(0,1+0,0017|t|) ±(0,15+0,002|t|) ±(0,15+0,002|t|) ±(0,3+0,005 |t|) ±(0,6+0,01|t|), где t - значение измеряемой температуры |
| Время термической реакции (63,2%), с, не более: | |
| -для ТСП-0193-02, ТСП-1393-02, ТСП-1393-05, ТСП-0196...- | |
| 09, ТСП-0196-21, ТСП-0193М, ТСП-1195, ТСМ-0193-02, | |
| ТСМ-0193М, ТСМ-1393-02, ТСМ-0196.. .-04: | 20 |
| -для ТСП-0193, ТСП-0193-01, ТСП-1393, ТСП-1393-01, ТСП- | |
| 1393-04: | 40 |
| -для ТСП-1293, ТСМ-1293: | 80 |
| -для ТСП-1193, ТСП-0196-14, ТСП-0196-16, | |
| ТСП-0196-18, ТСП-0196-20, ТСП-0397, ТСМ-0196-14, ТСМ- | |
| 0196-16, ТСМ-0196-18, ТСМ-0196-20, ТСМ-1193: | 8 |
| -для ТСП-0196-13, ТСП-0196-15, ТСП-0196-17, ТСП-0196-19, | |
| ТСМ-0196-13, ТСМ-0196-15, ТСМ-0196-17, ТСМ-0196-19: | 12 |
| - для ТСП-0196-10.. .-12, ТСП-0196-12-1: | 15 |
| - для ТСП-0395, ТСМ-0395: | 5 |
| - для ТСМ-0193-01, ТСМ-1393-01: | 30 |
| Условное давление измеряемой среды, Ру, МПа: | |
| - для ТСП-0395, ТСП-1193, ТСП-1193-01, ТСП-1193-04, ТСП- | |
| 1195, ТСП-0397, ТСМ-1193, ТСМ-1193-01, ТСМ-0395: | 0,1 |
| - для ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1393-03, ТСП- | |
| 0196....-09, ТСП-0196-10...-12, ТСП-0196-12-1; ТСП-0196-21, | |
| ТСП-1193-02, ТСП-1193-03, ТСП-0193М, ТСМ-0193, ТСМ- | |
| 1293, ТСМ-1393, ТСМ-0196...-03, ТСМ-1193-02, ТСМ-1193- | |
| 03, ТСМ-0193М: | 0,4 |
| - для ТСП-0193-02, ТСП-1393-02, ТСП-1393-05, ТСМ-0193-02, | |
| ТСМ-1393-02: | 6,3 |
| - для ТСП-0193-01, ТСП-1293-01,ТСП-1393-01, ТСП-1393-04, | |
| ТСМ-0193-01, ТСМ-1293-01, ТСМ-1393-01: | 10 |
| Среднее время восстановления работоспособного | 20 |
| состояния для ТСП 1293, ТСМ-1293, мин. | |
| Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 (в зависимости от исполнения): | IP50, IP55, IP65, IP66 |
| По устойчивости к механическим воздействиям по ГОСТ Р 52931-2008 (в зависимости от исполнения): | N3, F2, F3 |
| Средняя наработка до отказа, ч, не менее: - для ТСП-0395, ТСМ-0395: | 50000 10000 |
| Вероятность безотказной работы за 500 ч, не менее: - для ТСП - для ТСМ | 0,80 0,70 |
| Габаритные размеры (в зависимости от исполнения), мм: наружный диаметр защитной арматуры | от 3 до 10 |
длина монтажной части защитной арматуры от 14 до 3150
Масса (в зависимости от исполнения), кг от 0,01 до 1,33
По устойчивости к климатическим воздействиям ТС имеют:
-обыкновенное исполнение Д3 по ГОСТ Р 52931, но при этом нижнее значение температуры окружающего воздуха минус 60 °С, верхнее значение температуры окружающего воздуха до 85 °С (для ТС взрывозащищённого исполнения верхнее значение температуры окружающего воздуха до 80 °С).
-тропическое исполнение Т3 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от 5 до 50 °С и верхнем значении относительной влажности воздуха 98 % при 35 °С и более низких температурах с конденсацией влаги._
Знак утверждения типа наносится на титульный лист (в левом верхнем углу) паспорта или руководства по эксплуатации типографским способом.
Термопреобразователь сопротивления (модификация и исполнение в соответствии с заказом) -1 шт.
Паспорт (для ТСП-1193, ТСП-1195, ТСП-0193, ТСП-1293,
ТСП-1393, ТСП-1393-03, ТСП-1393-04, ТСП-1393-05, ТСМ-1193, ТСМ-0193, ТСМ-1293, ТСМ-1393, ТСМ-196) -1 экз.
Руководство по эксплуатации (для ТСП-0397, ТСП-0395,
ТСП-0196-10Р, -11Р, -12Р, ТСП-0196, ТСП-0196-10, -11, -12, -12-1, ТСМ-0196-13...-20, ТСМ-0395, ТСП-0196-21) -1 экз.
Вставка термометрическая (для ТСП-1293, для ТСМ-1293) - в соответствии с заказом.
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- вольтметр цифровой В7-54, КТ 0,05;
- термостат нулевой ТН-12, градиент температуры ± 0,02 °С/см;
- термостат паровой ТП-5, ПГ ±0,03 °С;
- калибратор температурный эталонный КТ-500, диапазон воспроизводимых температур от 50 °С до 500 °С, нестабильность ±0,02 °С;
- эталонный платиновый термометр сопротивления 1, 2, 3 разрядов типов ЭТС-25, ПТС-10М, ПТС-100;
- термостат жидкостный типа ТПП-1.0, диапазон воспроизведения температур от 80 °С до 300 °С, нестабильность поддержания заданной температуры ± (0,01.0,02) °С.
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
приведены в соответствующих разделах паспорта и руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 311-00226253.037-2008 «Термопреобразователи сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
