Поляриметры Autopol I, Autopol II, Autopol III, Autopol IV, Autopol V, Autopol V Plus, Autopol VI, Autopol 589, Autopol 880, 56561-14

Назначение

Поляриметры мод. Autopol I, Autopol II, Autopol III, Autopol IV, Autopol V, Autopol V Plus, Autopol VI, Autopol 589, Autopol 880 (далее - поляриметры) предназначены для измерения угла вращения плоскости поляризации монохроматического излучения при его взаимодействии с оптически активными веществами (водные растворы сахарозы, аскорбиновая кислота, пищевые продукты, химические и биологические растворы, кварцевые пластинки) с одновременным измерением температуры образца.

Описание

Работа поляриметров основана на принципе поляриметрического баланса («оптического нуля»).

Излучение от вольфрамово-галогенной лампы белого света при помощи системы коллимирующих линз и диафрагм формируется в световой пучок диаметром 6 мм который проходит через поляризатор (призму Глана-Томпсона), модулятор (ячейку Фарадея), оптически прозрачную стеклянную пластинку и, далее, через кювету с оптически активным веществом. После прохождения кюветы линейно-поляризованный световой пучок с периодически меняющейся плоскостью поляризации проходит через вторую прозрачную пластинку, призму-анализатор, установленный на электродвигателе, интерференционный светофильтр и попадает на фотоумножитель (ФЭУ).

Наличие сигнала с ФЭУ указывает на то, что оптическая ось анализатора расположена не строго перпендикулярно центральной плоскости поляризации света, выходящего из поляризатора и прошедшего через кювету, а фаза этого сигнала указывает на направление отклонения.

При возникновении рассогласования анализатор поворачивается до тех пор, пока сигнал не уменьшится до нуля, после чего привод электродвигателя, вращающий анализатор останавливается и в системе устанавливается поляриметрический баланс («оптический нуль»), что также имеет место, когда в кювете нет оптически активного вещества. Поворот плоскости поляризации на определенный угол оптически активным веществом всегда будет скомпенсирован поворотом анализатора на такой же угол, чтобы восстановить поляриметрический баланс.

Скомпенсированный анализатором угол поворота плоскости поляризации после его преобразования, в соответствии с записанным в памяти микропроцессора математическим алгоритмом, в виде цифрового сигнала передается на дисплей, где отображается либо в угловых градусах, либо в международных сахарных градусах, значения которых различны для разных оптически активных веществ. Результаты анализа образцов могут быть представлены также в виде значений величины удельного вращения, концентрации и в значениях шкалы, определяемой пользователем.

В поляриметрах мод. Autopol I и Autopol 589 для работы используется одна длина волны излучения, соответствующая желтой линия D в спектре излучения натрия. В мод. Autopol II и Autopol III - желтая линия натрия и зеленая линия ртути. В мод. Autopol IV, Autopol V, Autopol V Plus и Autopol VI используется 6 длин волн, в том числе для работы как в УФ, так и в видимой области спектра, включая лазерную длину волны 633 нм, а в мод. Autopol 880, кроме основной длины волны - желтой линии натрия также используется длина волны 880 нм для работы в ближней ИК-области спектра при проведении анализов в процессе производства сахара, полученного из сахарного тростника и сахарной свеклы.

Установка рабочей длины волны осуществляется автоматически выбранным узкополосным интерференционным светофильтром.

Поляриметры имеют систему термокомпенсации, снабжены цифровыми термометрами, встроенными в камеру для образца.

Пользователь может выбирать различные режимы однократного измерения и режим многократных измерений при стабилизации параметров.

Поляриметры могут использоваться для измерения образцов с различным поглощением, для чего предусмотрено изменение коэффициента усиления ФЭУ путем регулирования высокого напряжения питания ФЭУ при изменении интенсивности света, что обеспечивает стабильную работу даже при исследовании образцов с высоким поглощением (с оптической плотностью до 4D). Когда цепь повышения яркости источника излучения не задействована (не нажата ни одна из клавиш управления), лампа работает примерно на уровне 85% мощности, что значительно увеличивает ее ресурс.

Поляриметры представляет собой автоматические цифровые измерительные приборы и могут работать как в стационарном режиме с использованием стеклянных кювет длиной 50, 100 и 200 мм, заполненных оптически активным образцом, так и в автоматическом режиме при непрерывной подаче образцов с использованием проточных кювет и кювет с центральной воронкой.

Поляриметры снабжены цифровым термометром с датчиком температуры, встроенным в камеру для образца и имеют устройство для подключения датчика температуры к измерительной кювете для отслеживания температуры в пространстве, максимально близком к образцу. Кроме того, можно обеспечивать автоматический контроль температуры и регулировать диапазон ее поддержания в заданных пределах, а также осуществлять термостатирование кювет при использовании Пельтье модуля.

Поляриметры позволяют задавать пользователем и вводить мультипликатор для имитации длины кюветы для угловой шкалы и сахарных шкал, отличных от стандартной международной сахарной шкалы.

На поляриметрах можно проводить от 1-го до 999-ти повторных измерений, выполняемых непрерывно. В зависимости от задачи может быть выбран один из 4-х возможных режимов измерений образца. Для стабилизации параметров предусмотрено 3 режима времени задержки начала измерений.

Поляриметры оснащены функцией коррекции температуры при измерении угла вращения плоскости поляризации как кварцевых пластинок, так и сахарных растворов в широком температурном диапазоне.

В качестве источника излучения используется вольфрамово-галогенная лампа в комбинации с узкополосными интерференционными светофильтрами.

Имеются разъемы для подключения компьютера и принтера для обработки и распечатки результатов измерений.

Внутренняя память микропроцессора поляриметров позволяет сохранить более 5000 результатов измерений и журнальных файлов контроля. Результаты измерений могут быть скопированы на USB флеш-карту памяти.

На цветной жидкокристаллический дисплей выводятся результаты измерений по пользовательской шкале при текущей температуре образца и скорректированные значения, температура образца, выбранный режим измерений, количество измерений, время задержки начала измерений и информация о пользователе.

В поляриметрах предусмотрено проведение калибровки пользовательской шкалы и встроенного температурного датчика.

Модели поляриметров отличаются метрологическими характеристиками.

Поляриметры мод. Autopol I, Autopol II и Autopol III используются в учебном процессе и заводских лабораториях для анализа пищевых продуктов и ароматических масел.

Поляриметры мод. Autopol IV, Autopol V, Autopol V Plus, Autopol VI применяются в фармацевтических и химических заводских и научно-исследовательских лабораториях для производственного анализа и исследований кинетики протекания химических реакций, и процессов рацемизации.

Элементы поляриметров, включающие оптико-механическую систему, электронный блок с микропроцессором и системой регистрации, размещены в едином корпусе.

Корпус поляриметров выполнен из прочной пластмассы и опломбирован для несанкционированного проникновения.

Камера для образцов в поляриметрах вентилируется для минимизации превышения температуры в ней над окружающей средой.

Требования к окружающим условиям EN 61010 (использовать только в помещении). Внешний вид поляриметра показан на рис. 1.

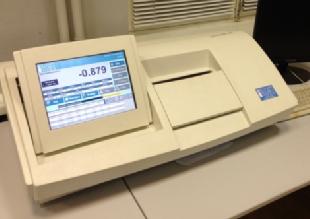

Рис. 1. Поляриметр мод Autopol V Plus

Программное обеспечение

Поляриметры поставляются с установленным встроенным программным обеспечением, которое обеспечивает сбор и обработку данных измерений, их отображение на пользовательском интерфейсе, передачу по интерфейсам связи и хранение. Программное обеспечение прошито в память микропроцессора и защищено паролем. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Лист № 4 Всего листов 6

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус поляриметров методом наклейки.

Комплектность

-    Поляриметр мод. Autopol I / Autopol II / Autopol III / Autopol IV / Autopol V / Autopol V Plus / Autopol VI / Autopol 589 / Autopol 880 - 1 шт.

-    Сетевой кабель - 1 шт.

-    Измерительная кювета длиной 100 мм - 1 шт.

-    Запасная лампа - 2 шт.

-    Контрольная кварцевая пластина - 1 шт.

(для мод. Autopol V, Autopol V Plus и Autopol VI)

-    Чехол - 1 шт.

-    Руководство по эксплуатации на русском языке - 1 экз.

Поверка

осуществляется по документу ГОСТ Р 8.710-2010 «ГСИ. Поляриметры и сахариметры. Методика поверки».

Сведения о методах измерений

Методика измерений приведена в документах: «Поляриметры мод. Autopol I. Руководство по эксплуатации», «Поляриметры мод. Autopol II, Autopol III. Руководство по эксплуатации» и «Поляриметры мод. Autopol IV, Autopol V, Autopol V Plus, Autopol VI, Autopol 589, Autopol 880. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к поляриметрам мод. Autopol I, Autopol II, Autopol III, Autopol IV, Autopol V, Autopol V Plus, Autopol VI, Autopol 589, Autopol 880

1.    ГОСТ 8.590-2009 «ГСИ. Государственная поверочная схема для средств измерений угла вращения плоскости поляризации».

2.    Техническая документация Фирма «Rudolph Research Analytical», США.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
