| Номер в госреестре | 56563-14 |
| Наименование СИ | Спектрометры эмиссионные с индуктивно связанной плазмой |
| Обозначение типа СИ | iCAP 7200 Duo, iCAP 7400 Radial, iCAP 7400 Duo, iCAP 7600 Radial, iCAP 7600 Duo |
| Изготовитель | Корпорация "Thermo Fisher Scientific", США |
| Год регистрации | 2014 |
| Срок свидетельства | 10.01.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Спектрометры эмиссионные с индуктивно-связанной плазмой моделей iCAP 7200 Duo, iCAP 7400 Radial, iCAP 7400 Duo, iCAP 7600 Radial, iCAP 7600 Duo (далее по тексту
- спектрометры) предназначены для измерения массовой концентрации элементов в водных растворах, природных и сточных водах, растворах, продуктах питания, почвах, металлах и их сплавах, геологических пробах, рудах, концентратах, нефти, нефтепродуктах, и отработанных смазочных маслах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля пробы в источник индуктивно-связанной плазмы, измерении уровня эмиссии атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных графиков.
Спектрометры представляют собой стационарные настольные лабораторные приборы, управляемые и контролируемые внешним компьютером. Соединение между компьютером и спектрометром устанавливается с использованием Ethernet кабеля.
Основу спектрального блока составляет Эшелле спектрометр с двумя диспергирующими элементами: дифракционной решеткой и призмой из кварца, используемой для разделения порядков спектра. Одновременная регистрация всего спектра или набора выбранных линий осуществляется с помощью матричного детектора, имеющего массив 540x540 пикселей.

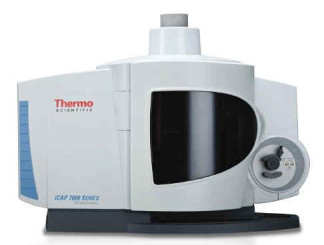

Внешний вид спектрометров приведен на рисунке 1.
■
Спектрометры оснащены автономным ПО Qtegra которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Qtegra | Qtegra | от 2.1 до 5.9 | 9364A42F105F85F6E F7236A897EEBE61 | MD5 |
К метрологически значимой части ПО относится исполняемый файл ExperimentEditor.exe
Метрологически значимая часть ПО выполняет следующие функции:
- управление прибором;
- установка режимов работы прибора;
- обработку и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Наименование характеристики | iCAP 7200 Duo | iCAP 7400 Radial iCAP 7400 Duo | iCAP 7600 Radial iCAP 7600 Duo |
| Спектральный диапазон, нм | 175-847 | 166-847 | 166-847 |
| Пределы обнаружения элементов (по критерию 3<s), мкг/дм : - аксиальный режим (для моделей iCAP 7200 Duo, iCAP 7400 Duo, iCAP 7600 Duo) - радиальный режим (для моделей iCAP 7400 Radial, iCAP 7600 Radial) | Cd - 0,1; Cu - 0,3 | Cd - 0,1; Cu - 0,3 Cd - 0,5; Cu - 2 | Cd - 0,1; Cu - 0,3 Cd - 0,5; Cu - 2 |
| Относительное СКО выходного сигнала (при концентрации превышающей более чем в 1000 раз предел обнаружения), %, не более | 1,0 | ||
| Габаритные размеры (ДхШхВ), мм, не более: | 835x745x590 | ||
| Масса, кг, не более | 92 | ||
| Напряжение питания переменного | 220 (+22 -33) |
| тока частотой (50±1) Гц, В | |
| Потребляемая мощность, кВ-А, не более | 4 |
| Условия эксплуатации: | |
| - диапазон температуры | |
| окружающей среды, °С | от +15 до +30 |
| - диапазон относительной | |
| влажности, % | от 15 до 80 |
| - диапазон атмосферного | |
| давления, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, часов, не | |
| менее | 10000 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса спектрометра в виде наклейки.
- спектрометр;
- руководство по эксплуатации;
- методика поверки МП-242-1630-2013.
осуществляется по документу МП-242-1630-2013 «Спектрометры эмиссионные с индуктивно-связанной плазмой моделей iCAP 7200 Duo, iCAP 7400 Radial, iCAP 7400 Duo, iCAP 7600 Radial, iCAP 7600 Duo. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.10.2013 года.
Основные средства поверки: стандартные образцы водные растворы ионов кадмия (ГСО 6690-93), меди (ГСО 7998-93).
Приведены в документе «Спектрометры эмиссионные с индуктивно-связанной плазмой моделей iCAP 7200 Duo, iCAP 7400 Radial, iCAP 7400 Duo, iCAP 7600 Radial, iCAP 7600 Duo. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к эмиссионным спектрометрам с индуктивно-связанной плазмой моделей iCAP 7200 Duo, iCAP 7400 Radial, iCAP 7400 Duo, iCAP 7600 Radial и iCAP 7600 Duo.
Техническая документация фирмы-изготовителя.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 523 |
| Поверителей | 42 |
| Актуальность данных | 18.09.2024 |
